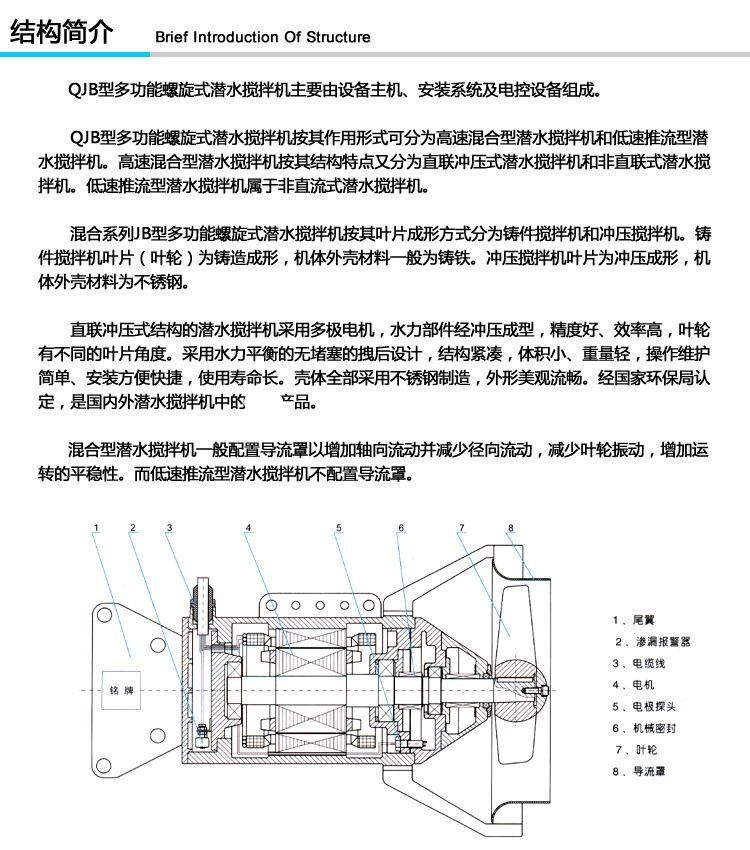

一级废水池潜水搅拌器主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送

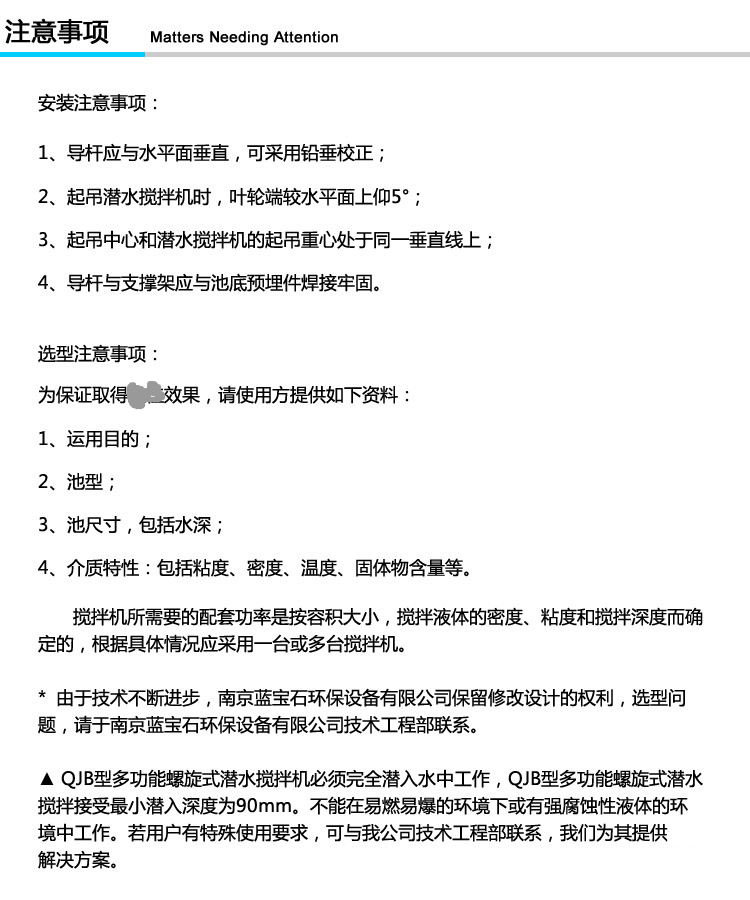

主要事项：高速潜水搅拌机

1、混合搅拌器必须完全潜入水中工作；

2、不能在******或有强腐蚀性液体的环境中工作；

3、钢膨胀螺栓须按要求固定，安装完毕后，必须将电缆拉紧固定好。

4、潜水推进器选型时，桨叶直径超过2m，建议使用齿轮箱减速机。

主要材料

机壳                             不锈钢（304）

叶轮                             不锈钢（304）

主轴                              2Cr13

机械密封                       耐腐蚀烧结碳化钨--碳化钨

导轨                              不锈钢（304）

提升索、链                      不锈钢（304）

手动卷扬                         不锈钢（304）

螺栓、螺母、垫圈             不锈钢（304）

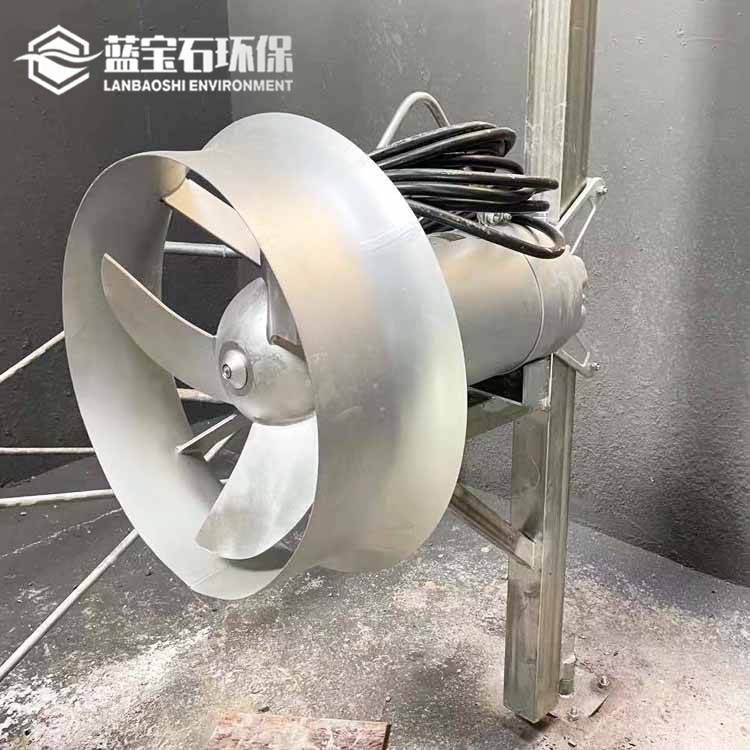

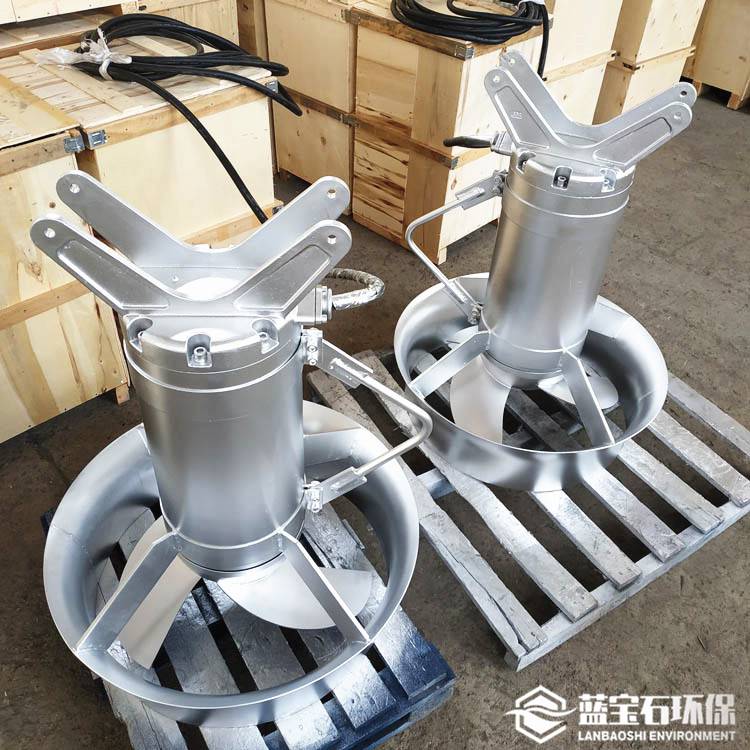

可调转向潜水搅拌器QJB18.5/12-620/3-480S

18.5KW选择池高速搅拌机316L采用多极电机，水力部件经冲压成型，精度好、效率高，叶轮有不同的叶片角度。采用水力平衡的无堵塞的拽后设计，结构紧凑，体积小、重量轻，操作维护简单、安装方便快捷，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。

18.5KW选择池高速搅拌机316L一般配置导流罩以增加轴向流动并减少径向流动，减少叶轮振动，增加运转的平稳性。而低速推流型潜水搅拌机不配置导流罩。

 潜水搅拌机工作原理：

蓝宝石高速搅拌机在电机驱动下旋转搅拌液体产生旋向射流，利用沿着射流表面的剪切应力来进行混合，使流场以外的液体通过摩擦产生搅拌作用，在极度混合的同时，形成体积流，应用大体积流动模式得到受控流体的输送。

  适用范围：  可调转向潜水搅拌器QJB18.5/12-620/3-480S
