ESD静电二极管LESD11D50CAT5G电容15pF销售

ESD静电保护元件，又称静电***二极管。ESD是多个TVS晶粒或二极管采用不同的布局做成具有特定功能的多路或单路ESD保护器件，主要应用于各类通信接口静电保护，如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等。

1. ESD是一种钳位型过压保护器件，用于静电防护及一些较低浪涌的防护；

2. ESD电压根据被保护IC 的工作电压设计，如2.5V、2.8V、3.3V、5V、8V、12V、15V、24V、36V等；

3. 电容低，目前可做到0.15pF，满足10GMbps高速应用，不影响数据通信质量；

4. 封装小型化，封装形式多样化。

一：ESD静电二极管选型要点：

1.ESD保护二极管的击穿电压要高于用户的正常工作电压，并留有一定的余量。

2.根据不同的应用接口选择使用双向还是单向的ESD保护二极管。

3.接口的工作频率越高，容值要选越低。

二：ESD静电二极管LESD11D5.0CAT5G电容15pF销售产品描述：

工作电压：5.0V

击穿电压：5.6V

钳制电压：12.5V

秒冲电流：5.5A

产品包装：15000PCS/盘

产品功率：200mW

三：ESD静电二极管LESD11D5.0CAT5G电容15pF销售产品特性：

1、小体积外形尺寸

2、低身高

3、在8x20μs脉冲下峰值功率可达90W

4、低漏电流

5、响应时间通常小于1ns

6、依据***模型ESD额定值为三级(＞16kV)

7、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)

8、IEC61000-4-4(EFT)40A(5/50ηs)

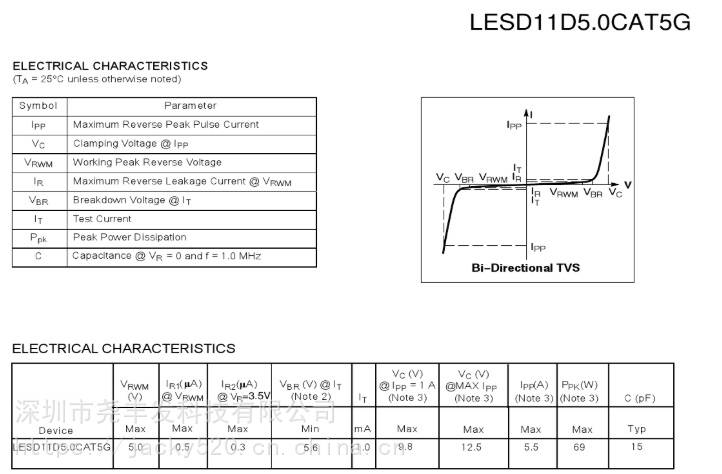

四：该型号表参数表：

SOD-882封装

LESD8D5.0CT5G;LESD8D3.3CT5G;LESD8D5.0T5G;LESD8D3.3T5G;LESD8D12T5G;

LESD8B5.0ST5G;LESD8L5.0CT5G;LESD8L3.3CT5G;LESD8L5.0T5G;LESD8L3.3T5G;

SOD-923封装：--LRC品牌
