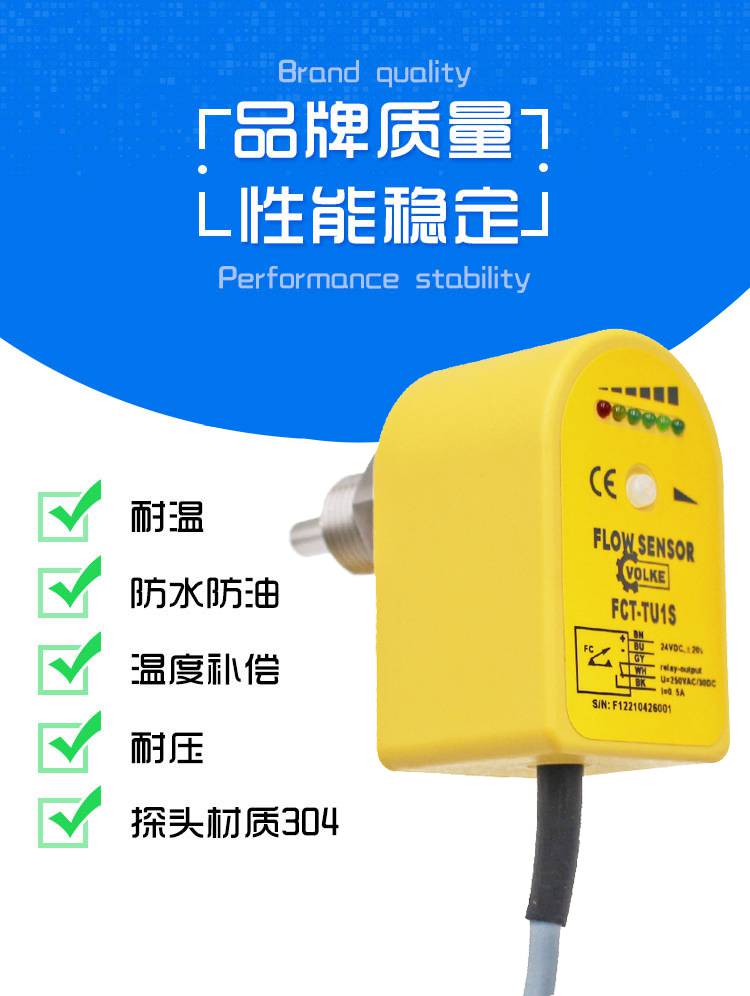

产品介绍
热导式流量变送器可对管道中的液体流动情况进行实时监控，提供4-20mA输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：管道内流体流速大小在线监测。被应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。
产品特征
1、全防水壳体设计，防水调节旋钮。
2、能有效防止介质中缠绕物的缠绕。
3、适用管径范围大,随意调节设点。
4、可选高压型，耐压高达600Bar。
5、指示灯直接显示流量变化。
主 要 技 术 参 数
| 测量范围: 水：0.03 ~3m / s ;油：0.0 3 ~3m / s ; | 耐 压:4 M P a (特殊6 0 M P a） |
| 连接方式: 内螺纹M 1 8 X 1 . 5 | 开关时间: ON :典型≥4 s（1 ~1 3s）;O F F :典型≥4 s（1 ~1 5s） |
| 温度变化反应时间 :≤1 2 s | 工作电压: D C 2 4 V |
| 功 耗: 2 W ( 2 4 V D C ) | 输 出: 4 ~2 0 m A |
| 探头材质: 3 0 4不锈钢 | 壳体材质: P P |
| 工作温度: - 1 0℃- 6 0℃ | 环境条件: - 2 0 ~8 5℃,≤8 5 % R H |
| 防护等级: I P 6 7 |
产品说明
对其LED指示的含义如下：
－红灯亮 流速处于低流量（此时输出为4mA）
－绿灯全亮 流速处于高流量（此时输出为20mA）
结 构 说 明
安装说明.
包装及配件
流量开关如何使用安装
流量开关的作用：
流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。避免或减少主机“干烧”。
流量开关种类：
***、挡板式流量开关
又称为机械式流量开关，通常安装在水泵出水口到设备出水口的这段管路中，允许水平和垂直安装。挡板式流量开关的机械部分与电子部分安全隔离，不含有容易导致故障的波纹管，而且其电器部件不与温差大的金属部件直接接触，可有效避免电器部件产生冷凝水导致锈蚀的情况，并且其断开和复位流量较小。挡板式流量开关可广泛用于工业自动化、机械设备、空气压缩工业、制冷及空调领域，工业场合主要应用于激光设备冷却系统、水冷焊机、电炉、真空镀膜机、多晶硅铸锭炉等。
第二、热式流量开关
又称为电子式流量开关，是利用探测头温度变化的原理设计的。可用于监控管道内流体的流速大小、断流监测或防止泵的空转。
第三、压差式流量开关
压差开关具有准确控制流量，对水系统不再额外增加阻力，对水管管径无要求以及无水流扰动干扰等特性，可以避免由水泵气蚀引起的假流量，并且拥有准确的复位流量和断开流量。可广泛应用于使用板式换热器、套管式换热器和壳管式换热器的大、中、小型风冷或水冷冷水机组中作为水流量控制以及水泵、水过滤器状态的监控。
流量开关工作原理：（以热式流量开关为例）
流量开关的探头内置有发热模块和感热模块，因此，流量开关的热传导与介质的流速密切相关。在测量时，发热模块会发出热量，如果管道内没有介质流动，那么感热模块接收到的热量将会是一个固定值，当有介质流动时，感热模块所接收到的热量则会随着介质的流速变化而变化，感热模块会将温差信号转化成电信号，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出。
根据系统的不同，以及流量开关型号等因素的不同，使用的地方也不同，要根据具体情况而定。
流量开关的安装：（仅以挡板式流量开关为例）a)流量开关一定要安装在直线管道上，其二边至少有5倍管径以上的直线管道。
b)将流量开关拧入管道三通时，为防止开关损坏，不允许握住壳体进行安装，必须使用六角扳手扳住阀体六角处安装。
c)流量开关拧紧时应使流向片与流体的流向垂直，并保持流量开关外壳上的箭头方向与管道内流体的流向一致。
d)流量开关可安装在水平管道或液流方向向上的垂直管道中，但不能安装在液流向下的管道中。
e)流量开关不能遭受水击，如在水流开关下方装有快速闭合阀，必须使用合适的节流器，以防水流冲击。
流量开关主要用于感应流经管道的液体流量变化，如水、乙二醇或其他非危害性液体。其典型应用是使用在需要有连锁作用或断流保护的场合。
