山东青岛环氧防锈底漆

山东青岛环氧防锈底漆
一、产品说明：
组成：由环氧树脂、磷酸锌等防锈颜料以及固化剂组成的双组份防锈底漆。
二、环氧磷酸锌底漆产品特性：
1.***的钝化作用，对金属表面可形成优异的钝化防腐层。具有优异的防腐蚀性能。
2.漆膜坚硬，具有优良的附着力，良好的耐盐雾性，耐水和防锈性能。
3.良好的力学性能， 漆膜坚韧、耐冲击力强。
4.要求防腐等级低。

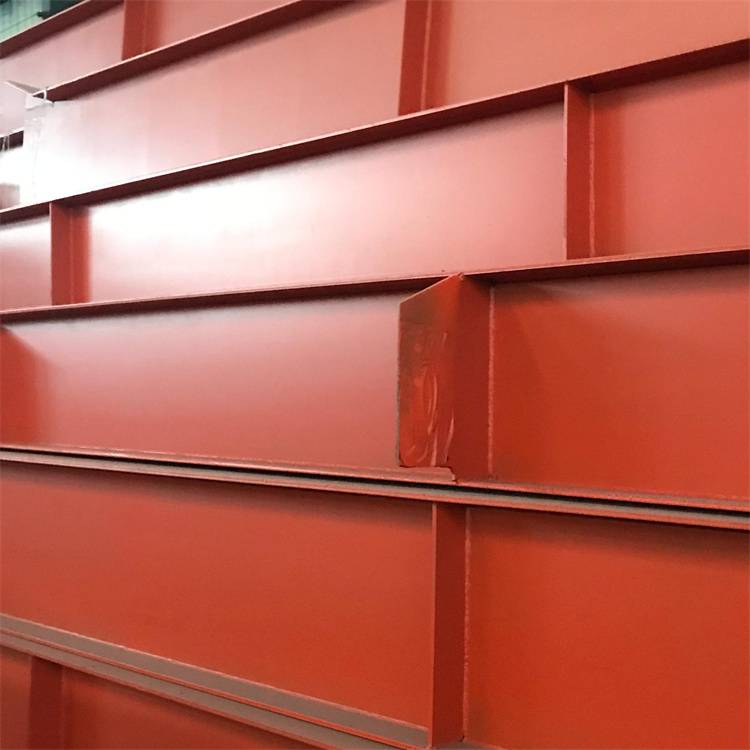

三、环氧磷酸锌底漆用途：可用于除锈不彻底的钢结构表面，铝合金不锈钢等表面的防腐。可作为环氧漆的配套底漆，用于湿热环境中使用的设备，钢结构防腐。广泛用于航空、航天、电子、机械、船舶、桥梁等行业。



4、技术要求：Q/ZLN026-2004
项目 指标
粘度（涂-4粘度计）S≥ 40
固体含量%≥ 50
干燥时间h≤ 表干2；实干24；完全固化7天。
附着力（划圈法）级 1
冲击强度kg•cm≥ 50
耐水性24h 不起泡，不脱落



五、施工参考
1、被涂物表面必须干燥，清洁，应无灰尘、油污、水分等。
2、底材温度须高于***3℃以上，当底材温度低于5℃时，漆膜不固化，不应涂装。
3、甲组份充分搅匀后，搅拌下按配比将乙组份倒入甲组份搅匀，静置熟化30min后，视涂装方法加入适量配套溶剂，调至施工粘度。
4、空气喷涂，刷涂或滚涂。
5、适用期：混合后6h.
6、涂装间隔：
底材温度℃ 5-10 15-20 25-30
建议短间隔h 48 24 12
建议长间隔5天。
7、干膜厚度50-100um.
六、运输、贮存
产品在运输时，应防止雨淋、日光暴晒，避免碰撞，应应符合***门的有关规定。
产品应存放在阴凉通风、干燥处，防止日光直接照射，并隔绝火源，远离热源的库房内。
七、安全防护
  施工现场应良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾。施工现场严禁烟火。（注：该说明是我们试验和经验的积累，可作为施工参考，随着产品的不断改进，有关数据随时会改变，恕不另行通知。）
