产品说明：

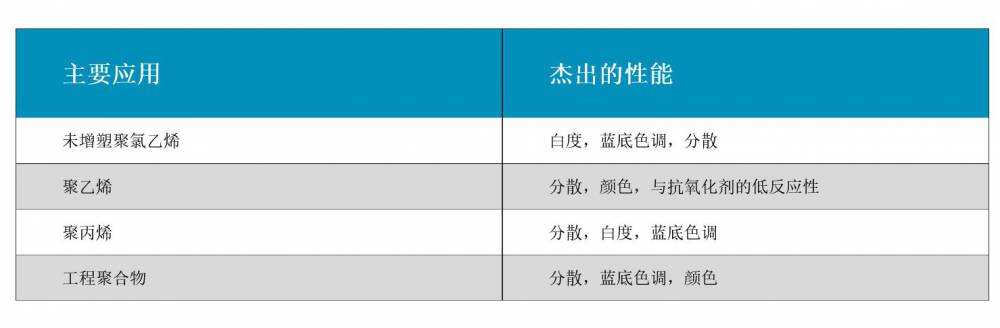

TIOXIDE R-TC30 颜料是耐久性的金红石型颜料。其均衡性能综合的颜色稳定性、低活性与杰出的分散性、遮盖力和蓝底色。拥有特殊包覆的二氧化钛颜料，凭着20年在欧洲塑料工业里的业绩，证实了其在各领域中的应用表现，从工程聚合物到聚烯烃和聚***。
经过20多年广大客户的使用与结合严密的技术研究和测试，验证了TIOXIDE R-TC30 颜料是一种耐久，始终如一的品级。

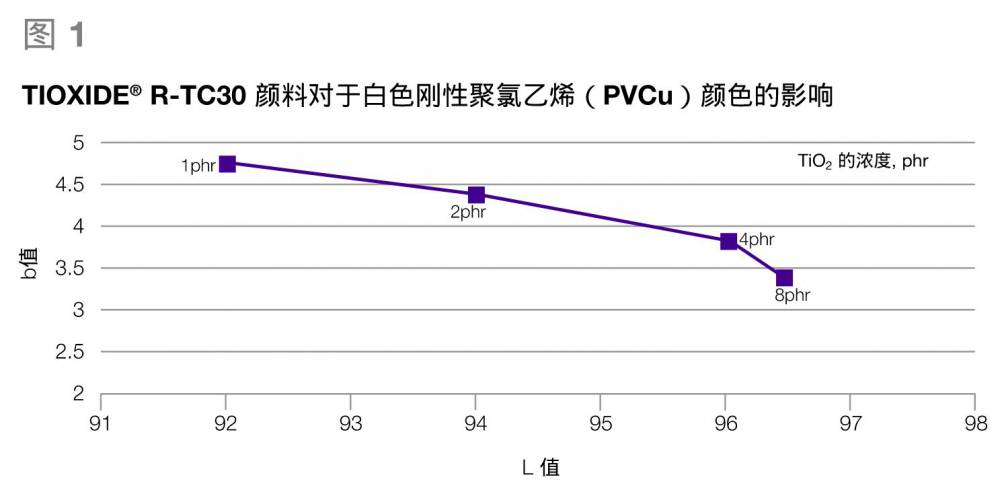

在影响塑料产品白度的许多因素中，其中两个重要的因素是树脂类型和TiO2的浓度。在聚***中往往很难得到“洁白色”，这是因为聚***树脂固有的淡***。白色调色剂常被用来解决部分问题。在此应用中使用TIOXIDE R-TC30 颜料，即一种耐久、蓝底色调的二氧化钛颜料，可提供高白度。对于由钙/锌来稳定的刚性聚***（PVCu）合成物，可通过TIOXIDE RTC30 颜料浓度的影响以增强其亮度（L*值）和减少其黄度（b*值），由附图（图1）所示。

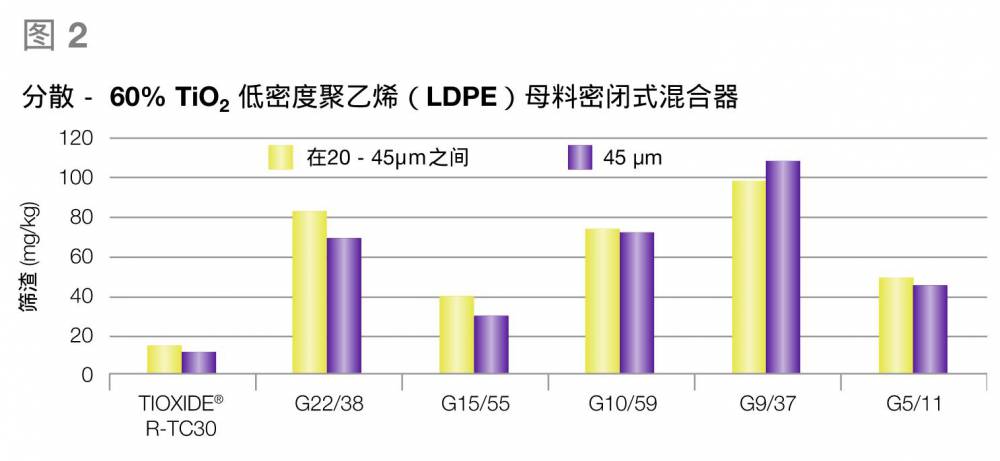

颜料的设计是易于分散，甚至可被用于严酷的用途如制造母料，如下图（图2）所示。
聚乙烯树脂对于抵抗UV辐射相对较弱，除非适当地加以稳定化，否则机械性能会在户外曝晒时迅速下降。除了由TiO2和其它颜料提供UV保护之外，添加剂如HALS（位组胺光稳定剂），现已被用于户外使用的聚乙烯产品中。

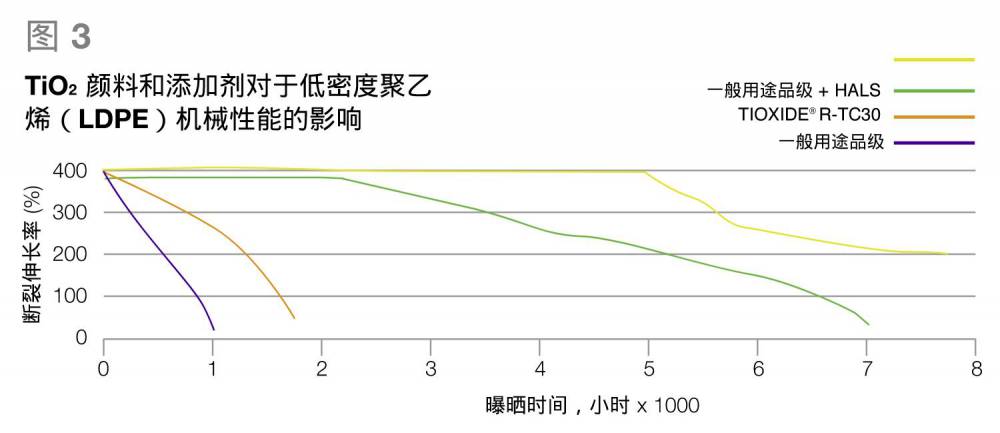

图3说明了TIOXIDER-TC30颜料对于含有5%（加0.1%位阻胺光稳定剂和不加）的低密度聚乙烯（LDPE）吹膜，在Xenotest1200人工加速老化机曝晒期间的脆变影响。
曝晒于UV光线下的白色刚性聚***（PVCu）产品会随时间而黄变和失去亮度，这是由于聚***树脂的表面（即在2微米层之内）发生了光脱***之故。然而，实际上，黄变通常受到另外被称作为“光漂白”的一系列竞争性反应的限制。

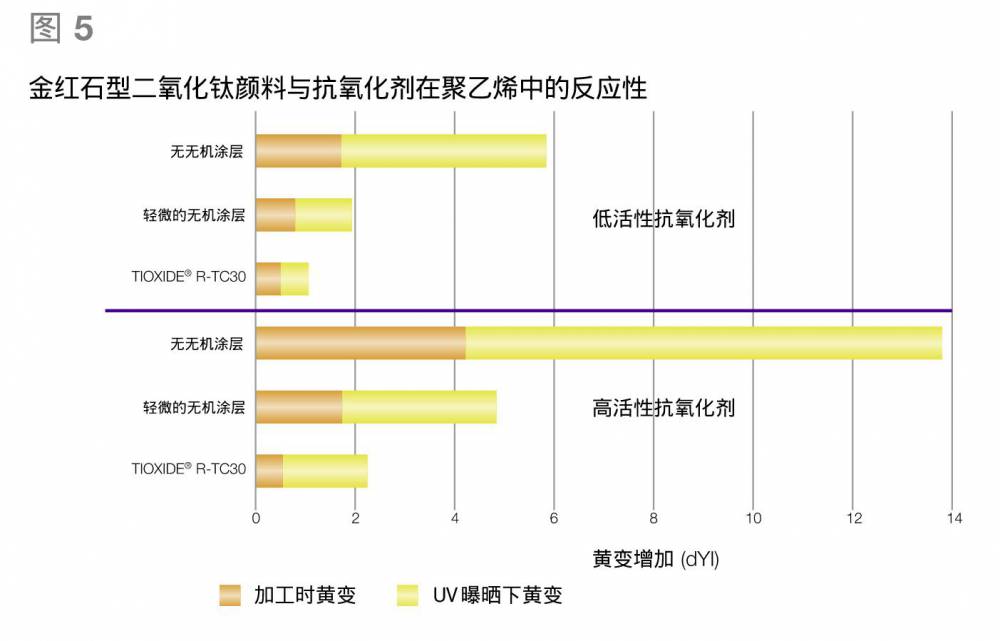

图4显示了TIOXIDER-TC30颜料和其耐久型竞争颜料对于用钙/锌稳定剂的刚性聚***天然老化的影响。着色后的聚乙烯在加工期间或是曝晒于阳光下都可能发生黄变，惯称***化剂泛黄。图5清楚地表明通过使用低反应活性***化剂可减少颜料间的差异。
TIOXIDEO R-TC30颜料在加工期间和UV暴晒之下的黄变影响很低，这是由于其优化涂层明显地降低了与***化剂之间的相互作用。
物理性质：
| TiO2含量 | 92.5% |
| 无机涂层 | 氧化铝，二氧化硅 |
| 有机处理 | 有，包括硅氧烷 |
| 晶体尺寸 | 0.21μm |
| 比重 | 4.0 g/cm3 |
| 105℃时损失 | 0.4 % |
| 堆积密度（夯实） | 1.2g/cm3 |
| 吸油量 | 17cm3/100g 颜料 |
| 增塑剂吸收量 | 21cm3/100g 颜料 |
| 耐久性 | 耐久 |
| ISO 591分类 | R2 |
在生产48小时之内测量
基于ISO787/11
调色刀法，ISO787/5
一些基于含铅稳定化体系的白色聚***配方在温和气候下，面北垂直曝晒时显示出过早褪色。有较多证明证实，这样的现象是许多参数复杂和微妙的作用，如：具体的配方，挤出工艺和终端使用的具体环境。这就是泛能拓为什么不建议其二氧化钛颜料用于铅稳定化的白色耐候型刚性聚***配方中的原因。
产品存储：
此颜料不应贮存或曝露于户外，亦必须完全避免与潮气直接接触，若正确贮存颜料，其性能就不会随时间而变质。然而，为了保证其使用性能，建议自收到货物起，按原则来使用。
注意事项：
尽管我们十分诚恳地提供所有信息，但是我们不能保证资料完整性，或保证TIOXIDE R-FC5颜料将适用于您的特殊用途，由于产品的使用条件并不在我们的控制范围，因此泛能拓公司无法做任何保证，明示或暗示，或承担任何有关使用此信息的责任！深圳市涂塑新材料有限公司提供销售保障，所有资料表述，均来自于泛能拓公司公开发行的产品技术资料。
