典型应用

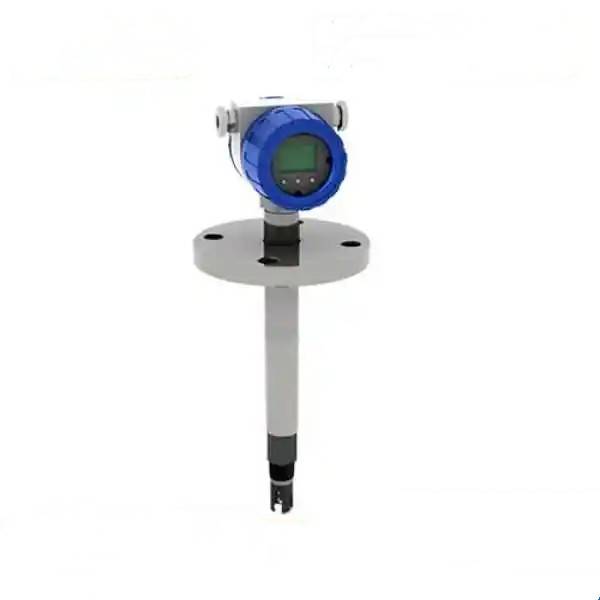

ST-L1600一体化防爆电导率仪广泛应用于电力、化工、冶金、水处理、制药、电镀、印染、食品和自来水中电导值的在线监测。
仪器特点
1、LED显示两线制一体化
2、采用***新单片微机，功耗低，高性能，高稳定性，高可靠性
3、测量准确度高、响应速度快、体积小、安装维护方便
4、本安防爆，防爆等级Exia IIB T4或隔离防爆, 防爆等级Exd IIB T4
5、四档量程自动切换,自动温度补偿
6、4～20mA隔离电流输出
技术指标
测量范围 电导率 0～200000us/cm
温度量程 0～100℃
被测水温 0～160℃
供电电源 24VDC
电导率测量基本误差 ±1%F.S
温度测量基本误差 ±0.5℃
温度补偿范围 0～60℃
隔离电流输出 4～20mA(RL≤500Ω)
变送器采用防爆铸铝密封外壳，防护等级可达IP67， LED显示，两线制隔离电流输出，特别适用于环境恶劣、有***性气体存在、有防爆要求的工业现场。
产品选型表 | |||||||||||
Y | 一体化型（测量、4-20mA输出一体化） | 结构型式 | |||||||||
F | 分体型（高阻抗传感器，mV电极信号输出，配套控制器现场显示） | ||||||||||
G | 国产电导电极传感器 | 电 极 | |||||||||
U | 国外进口电导电极传感器 | ||||||||||
C | 插入式M48×2螺纹，插深100、150、200mm(用户参考) | 安装方式 | |||||||||
F | 沉入式(安装高度0.6m-4m),法兰或螺纹安装，订货时注明 | ||||||||||
S | 水平流通式(配套水平流通池)DN25、PN0.6法兰GB9119.2-88 | ||||||||||
T | 用户特殊要求 | ||||||||||
P | 普通工业过程用0-80℃ | 应用场合 | |||||||||
J | 高温强碱场合用0-100℃ | ||||||||||
S | 高温强酸场合用0-110℃ | ||||||||||
W | 污水处理场合用0-80℃ | ||||||||||
D | 低电导率场合用0-100℃ | ||||||||||
X | 消毒发酵场合用0-135℃ | ||||||||||
Y | 高温高压、有机物0-140℃(1MPa) | ||||||||||
R | 印染专用电极 | ||||||||||
C | 超低温型-25-25℃ | ||||||||||
00 | 常压 | 压力 | |||||||||
06 | ≤0.6MPa | ||||||||||
10 | ≤1.0MPa | ||||||||||
W | 无现场指示（一体型） | 现场显示 方式 | |||||||||
M | 现场指针式mA表显示（一体型） | ||||||||||
E | 现场LED显示 | ||||||||||
C | 现场LCD显示 | ||||||||||
A | ABS | 接液材质 | |||||||||
P | UPVC或PPR(订货时注明) | ||||||||||
B | 1Cr18Ni9Ti | ||||||||||
F | 不锈钢聚四氟乙烯复合材料 | ||||||||||
Q | 其它材质 | ||||||||||
O | 不防爆 | 防爆 | |||||||||
I | 本安防爆(4-20mA)防爆等级Exia IIB T4 | ||||||||||
安装长度(沉入式、插入式)L=？ | |||||||||||
测量范围电导 |
选型举例 ：ST-L1600Y U F P 00 E B O L=500mm 0-200us/cm
