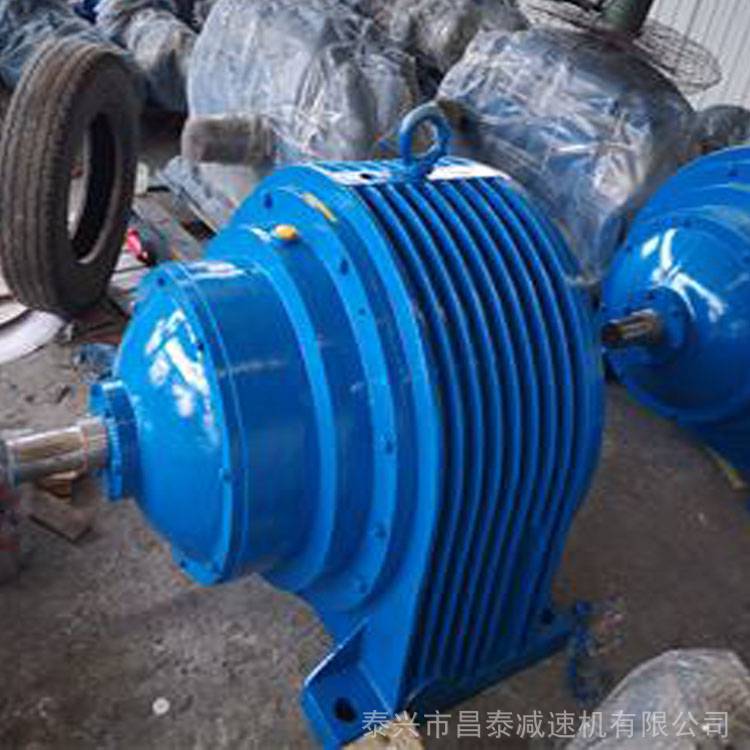

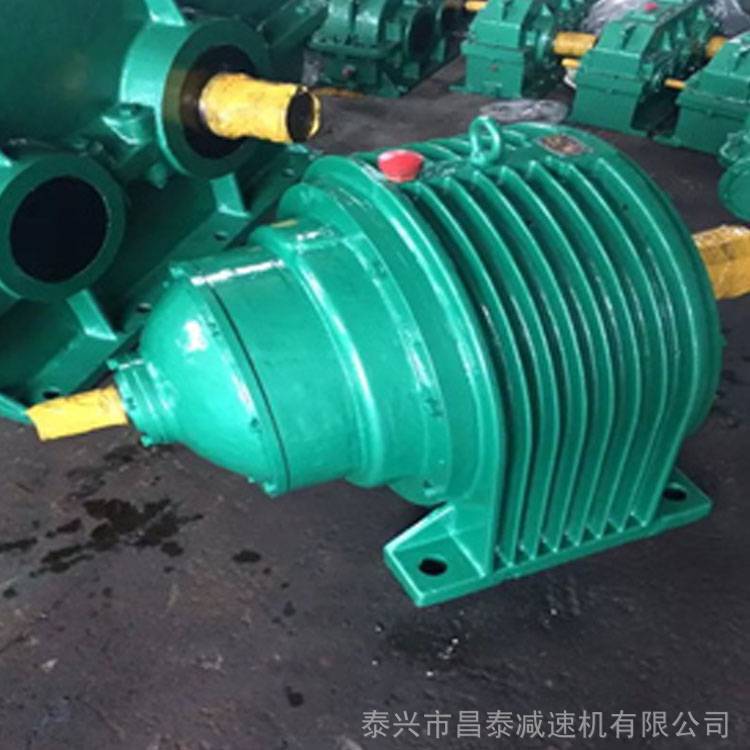

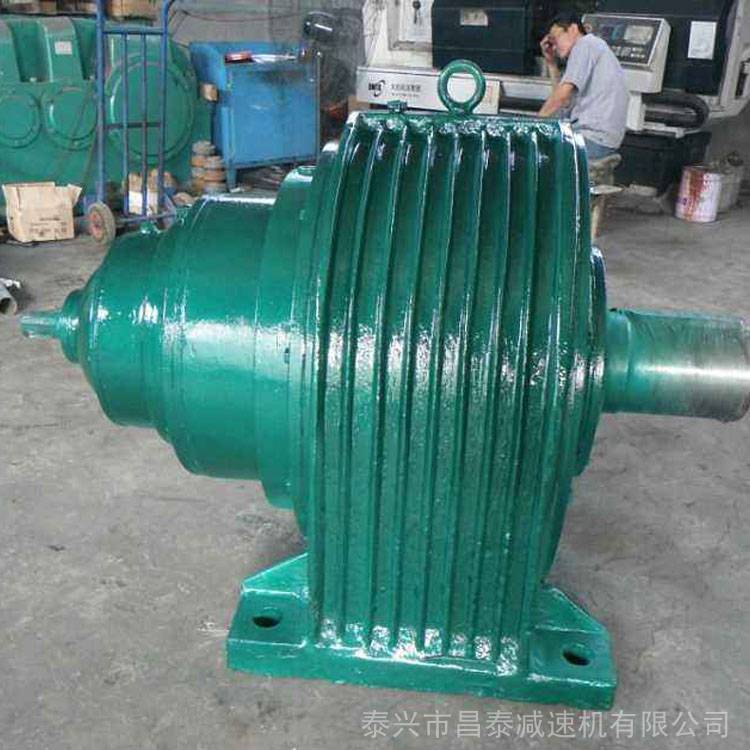

***设备，煤加工设备，矿井用减速机，NGW行星减速机，同轴式结构，封闭性的行星齿轮传动，常用作原动件与工作机之间的减速传动装置 。在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用，在现代机械中应用极为多.本公司为煤矿机械化采煤工作面用刮板输送机、转载机、破碎机、刨煤机等采煤、运输设备配套NGW各系列行星齿轮减速机。
产品说明：
1、行星齿轮减速机采用模块化设计，可根据客户要求进行变化组合，
2、减速机采用渐开线行星齿轮传动，合理利用内、外啮合、功率分流，
3、箱体采用球墨铸铁，大大提高了箱体的钢性及抗震性，
4、齿轮均采用渗碳淬火处理，得到高硬抗磨表面，齿轮热处理后全部磨齿，降低了噪音，提高了整机的效率和使用寿命。
5、行星减速机产品有9-34型规格，行星传动级数有2级和3级。
行星减速机性能特点：

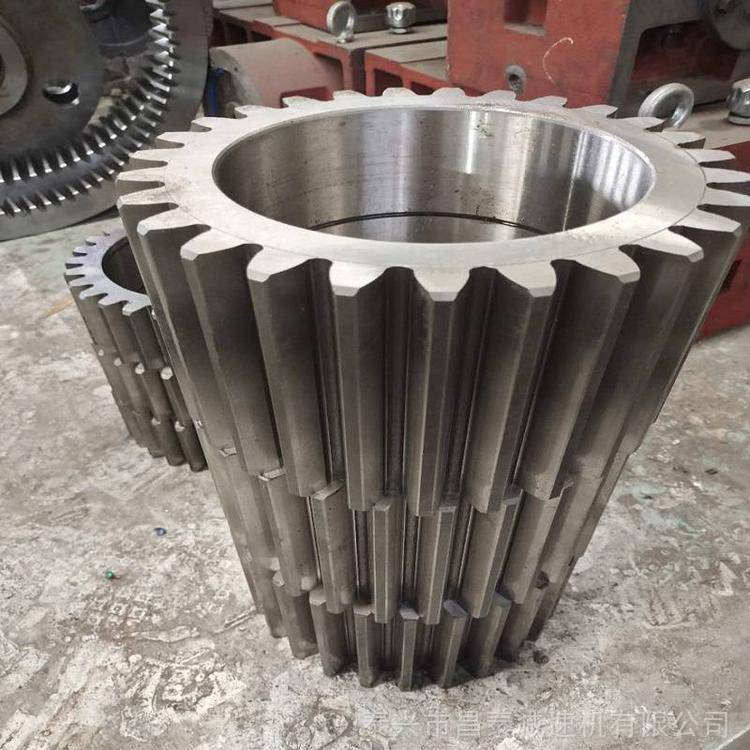

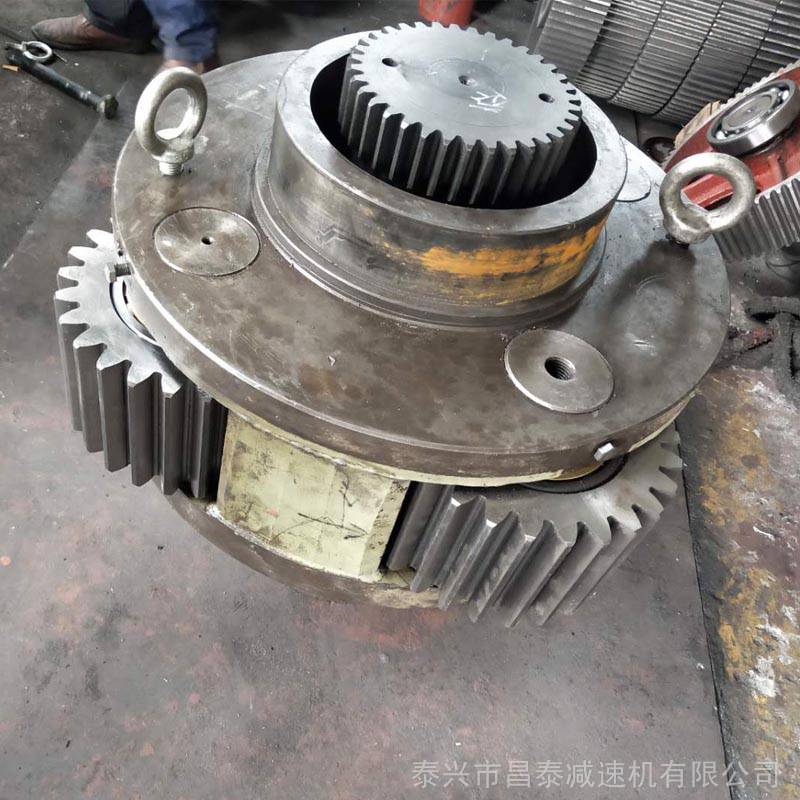

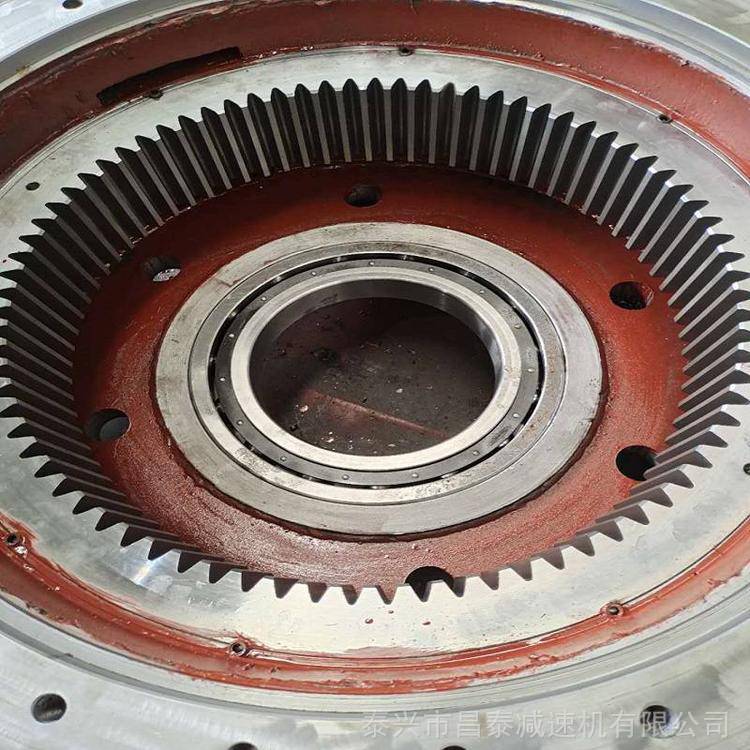

行星齿轮减速机主要传动结构为：行星轮，太阳轮，内齿圈，行星架。
NGW行星减速机因为结构原因，传动比分级细，单级行星2.8-12.5之间，双级行星14-160之间，三级180-2000之间，传动比范围，行星减速机具有高刚性、精度高(单级可做到1分以内)、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。因为这些特点，行星减速机多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。行星减速机额定输入转速 高可达到18000rpm(与减速机本身大小有关，减速机越大，额定输入转速越小)以上，工作温度一般在-25℃到100℃左右，通过改变润滑脂可改变其工作温度。
正确的安装，使用和维护减速机，是保证机械设备正常运行的重要环节。因此，在安装行星减速机时，请务必严格按照下面的安装使用相关事项，认真地装配和使用。
起步 安装前确认电机和减速机是否完好无损，并且严格检查电机与减速机相连接的各部位尺寸是否匹配，这里是电机的***凸台、输入轴与减速机凹槽等尺寸及配合公差。
其次 旋下减速机法兰外侧防尘孔上的螺钉，调整PCS系统夹紧环使其侧孔与防尘孔对齐，插入内六角旋紧。之后，取走电机轴键。
第三步 将电机与减速机自然连接。连接时必须保证减速机输出轴与电机输入轴同心度一致，且二者外侧法兰平行。如同心度不一致，会导致电机轴折断或减速机齿轮磨损。
另外，在安装时，严禁用铁锤等击打，防止轴向力或径向力过大损坏轴承或齿轮。一定要将安装螺栓旋紧之后再旋紧紧力螺栓。安装前，将电机输入轴、***凸台及减速机连接部位的防锈油用***或锌钠水擦拭净。其目的是保证连接的紧密性及运转的灵活性，并且防止不必要的磨损。在电机与减速机连接前，应先将电机轴键槽与紧力螺栓垂直。为保证受力均匀，先将任意对角位置的安装螺栓旋上，但不要旋紧，再旋上另外两个对角位置的安装螺栓后逐个旋紧四个安装螺栓。旋紧紧力螺栓。所有紧力螺栓均需用力矩板手按标明的固定扭力矩数据进行固定和检查。
NGW行星减速机安装尺寸及外形：
