银邦LYHW型号箱式除氢烘箱 电加热电镀五金件去氢烘箱 工业除氢炉
下面就以LYHW-881型号电镀五金件去脆除氢炉为例，把电加热除氢炉的特点给大家列举出来，仅供参考：
1.控温范围：室温-220℃可调，极限温度300℃
2.产品型号：LYHW-881系列
3.内胆选用优质不锈钢板，物料架推车选用与内胆同样材质
4.制作工艺：满焊***弧焊工艺，确保炉体没有空焊或漏焊的现象，从而使炉内温度尽可以均匀
5.温度记录仪：采用***温度记录仪，可以实时记录炉内升温、保温、温度变化的参考，以便对所除氢产品进行数据的分析及依据；
6.温度均匀性测试：出厂前对除氢炉的满载温度均匀性测试，也至关重要。这一点LYHW-881除氢炉做的就很好，此型号除氢炉出厂前进行了满载低温、中温、高温测试，共计测试时间为72小时，测试合格后，方能出货；
7.物料架型：托盘式、轨道推车式、轻轨凹槽式、旋转托盘式（也可按要求定制）
8.适用范围：五金镀锌件热处理去氢、螺丝弹簧加热除氢、金属制品除氢、汽车五金件表面热处理、金属铸件轴承预热、高温合金零件、铝合金钢铁件等等行业。

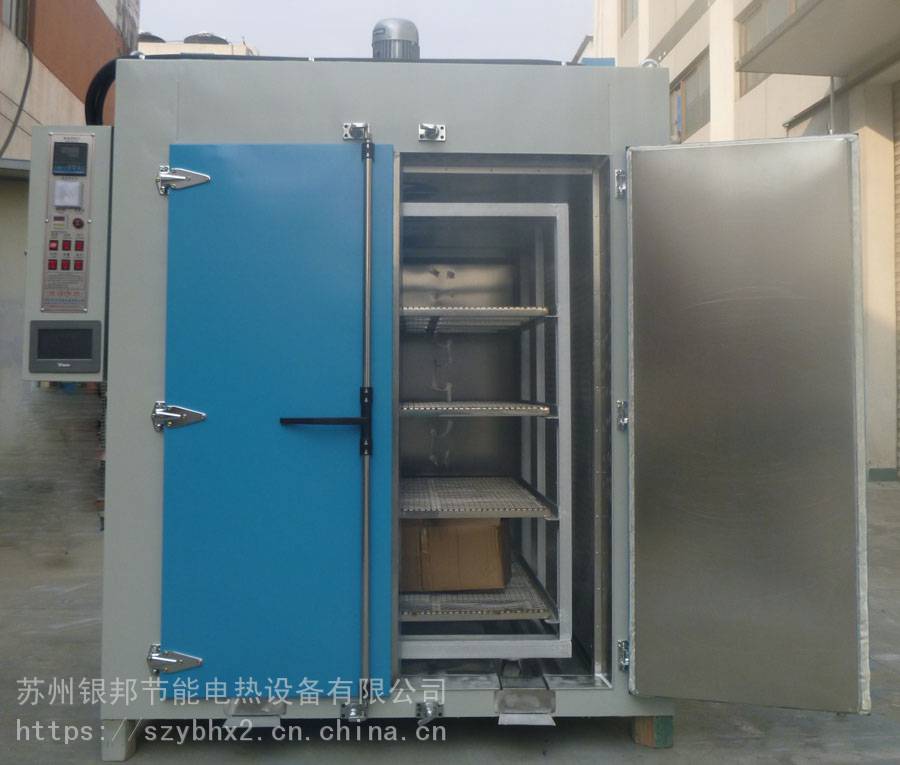

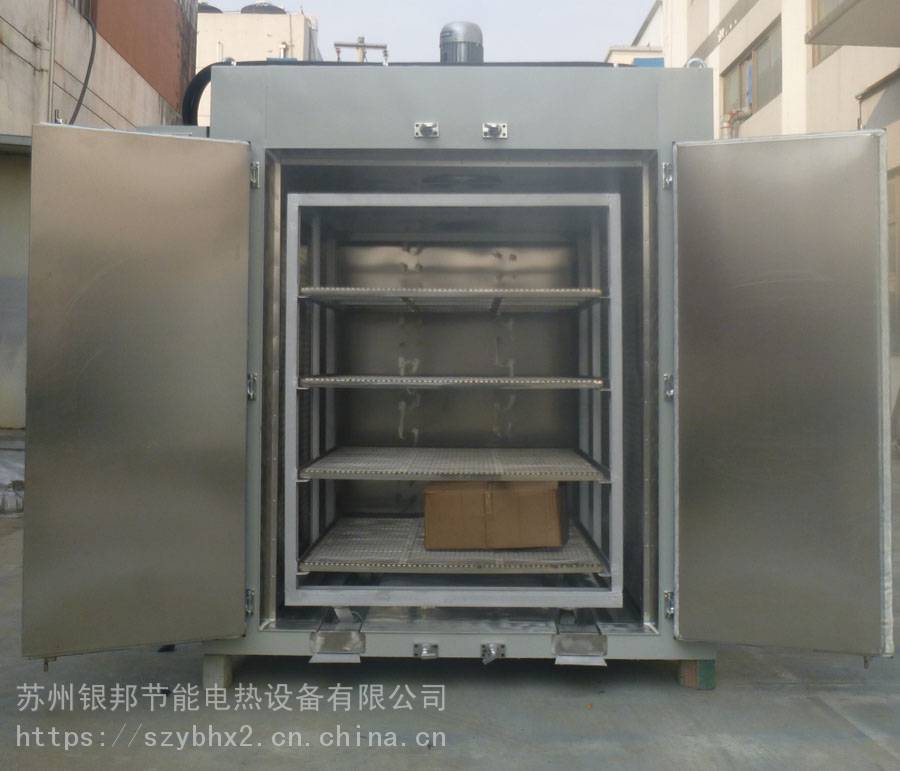

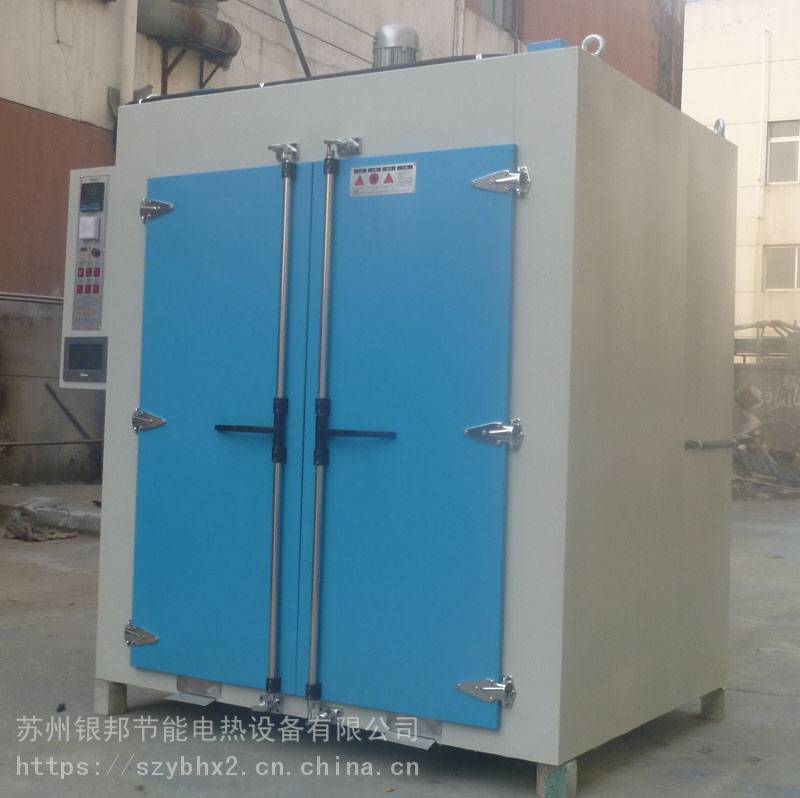

银邦LYHW型号箱式除氢烘箱 电加热电镀五金件去氢烘箱 工业除氢炉-案例介绍：
工作室尺寸：深1000mm*宽1200mm*高1200mm（可按要求定制尺寸）
■外壳A3冷板，表面复漆处理
■内胆及风道系统304不锈钢材料，304不锈钢抗腐蚀，高温无变形
■岩棉隔热层,保温性能好
■数字智能温度控制仪，按键设定，自动恒温控温，分段曲线升温；
■恒温定时功能，工作完成自动切断加热，蜂鸣提示工作结束
■双风道，水平送风涡轮离心风叶，温度均匀
■短路、过载保护,电机热过载、缺相保护，正泰电气配件
■两边加热，不锈钢管U不锈钢电加热器, 使用寿命长
■耐高温运风电机1台1100W
■电压：380V 50Hz
■落地式，工作室内可配置隔板网或者托盘
除氢原理：去氢处理，也称除氢处理，一般对电镀前后必须进行工序，特别是对高强度高硬度的零件在电镀工艺中。铁零件镀锌过程中，除锌的电沉积外，往往伴随有氢离子还原析氢的副反应。氢还原一部分变成气体逸出，还有一部分以氢的原子形态渗入到镀层和基体金属晶格的点阵中去，造成晶格歪扭，零件内应力增加，镀层和基体变脆，人们称之为氢脆（氢脆通常表现为应力作用下的延迟断裂现象）曾经出现过汽车弹簧、垫圈、螺钉、片簧等镀锌件,在装配之后数小时内陆续发生断裂,断裂比例达40%～50%。另外,有一些氢脆并不表现为延迟断裂现象,例如:电镀挂具(钢丝、铜丝)由于经多次电镀和酸洗退镀,渗氢较严重,在使用中经常出现一折便发生脆断的现象。因此某些钢材或用于特殊条件下的零件，必须进行除氢处理。除氢采用加热处理法将氢从零件内部赶出去。除氢效果与除氢温度、保温时间有关。温度高，时间长除氢越彻底。但加热温度不能太高，超过250℃锌结晶***变形、发脆，耐蚀性明显下降。一般用l90℃～230℃，2h～3h。渗碳件和锡焊件除氢温度是140℃～l60℃，保温3h。
