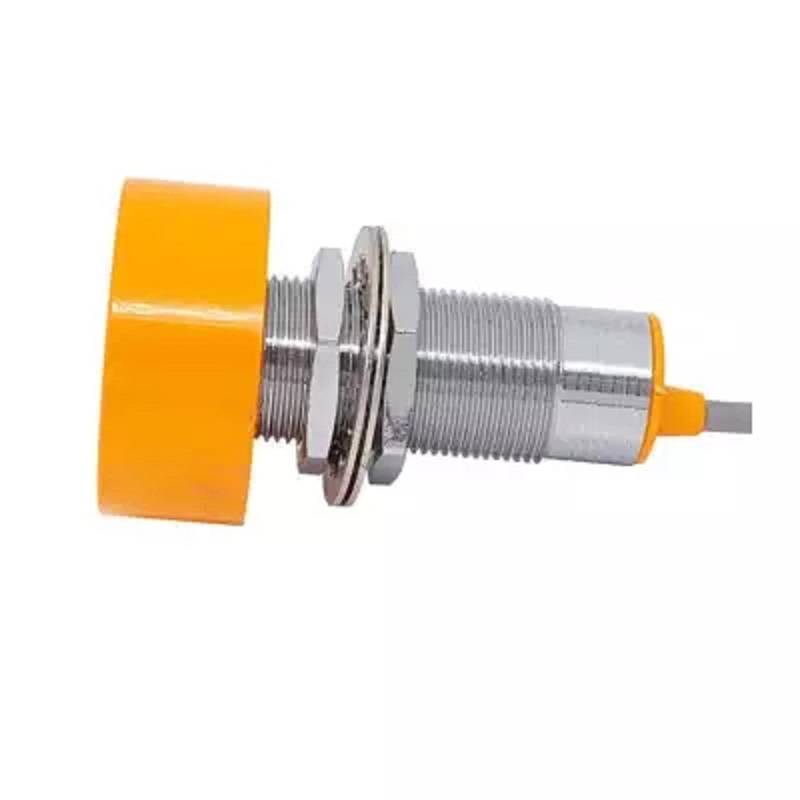

DC型10-60V两线制接近开关IM30-ODY-F010C/U详细介绍
接线说明：
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
主要功能：
1、检验距离
检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设***置，移动机器或部件的限位置；检测回转体的停止位置，阀门的开或关位置。
2、尺寸控制
金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。检测物体存在有否检测生产包装线上有无产品包装箱；检测有无产品零件。
3、转速与速度控制
控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。
4、计数及控制
检测生产线shangliu过的产品数；高速旋转轴或盘的转数计量；零部件计数。
5、检测异常
检测瓶盖有无；产品合格与不合格判断；检测包装盒内的金属制品缺乏与否；区分金属与非金属零件；产品有无标牌检测；起重机***区baojing；anquan扶梯自动启停。
6、计量控制
产品或零件的自动计量；检测计量器、仪表的指针范围而控制数或流量；检测浮标控制测面高度，流量；检测不锈钢桶中的铁浮标；仪表量程上限或下限的控制；流量控制，水平面控制。
7、识别对象
根据载体上的码识别是与非。
8、信息传送
ASI（总线）连接设备上各个位置上的传感器在生产线（50-100米）中的数据往返传送等。
什么是NPN型又什么是PNP型？
NPN型：
负载接法：负载接在输出端和负之间。
输出电平：当无感应时，输出高电平，感应时，输出低电平。
电流方向：负载电流注入开关（灌电流）
PNP型：
负载接法：负载接在电源正和输出之间。
输出电平：当无感应时，输出低电平，感应时，输出高电平。
电流方向：负载电流流出开关（拉电流）
