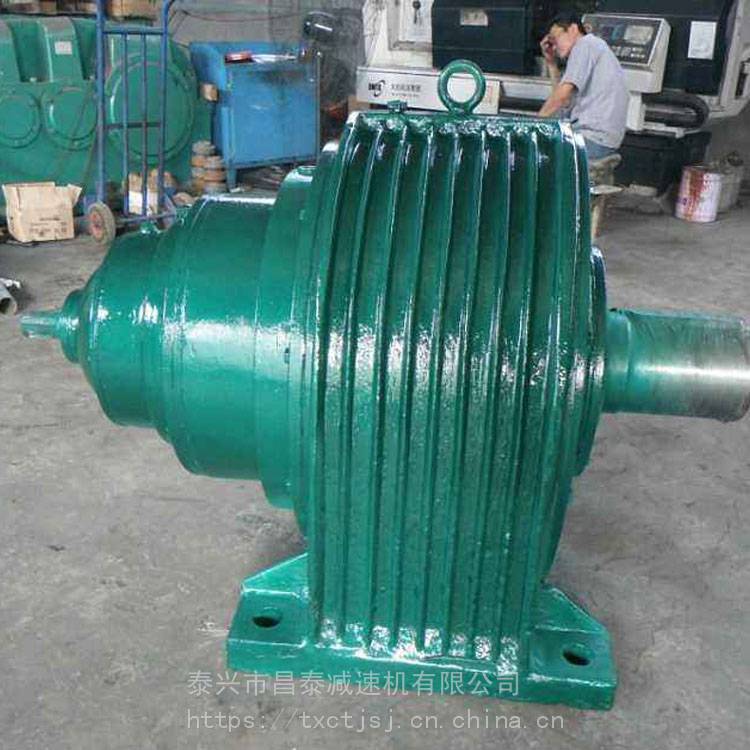

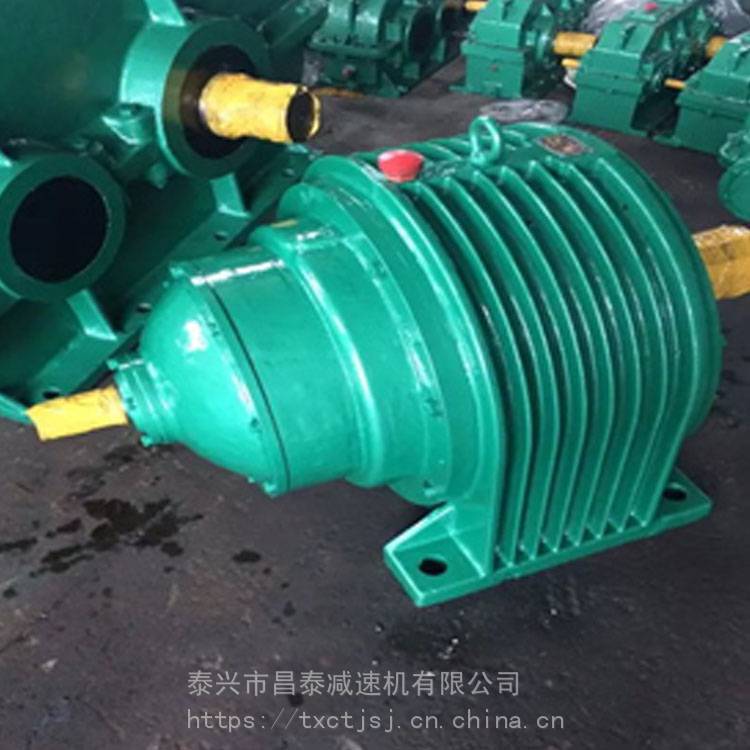

NGW103行星减速器重约为962KG，中心高为355，外形尺寸为1263*745*800，输入轴轴伸直径为45，输出轴直径为150，带底脚安装，安装需固定于水平结实的地基上，输入轴与输出轴在安装联接附件时，不得敲打，锤击，联接件需热装处理,旋入，以防出现窜轴的现象。NGW103三级传动行星减速器由于传动级数多，故传动比范围也大，分级细，从180-2000之间，共二十二种传动比：180，200，224，250，280，315，355，400，450，500，560，630，710，800，900，1000，1120，1250，1400，1600，1800，2000。泰兴昌泰减速机有限公司批量加工，订货量大，除整机外，还可配套行星轮，太阳轮，太阳轮轴，内齿圈配件，还可承接非标行星减速器维修。
NGW行星减速机性能特点：（1）齿轮柔用高强度低碳合金钢经 渗碳淬火而成，齿面硬度达HRC54-62。 （2）采用磨齿工艺，精度高，接触好。 （3）承载能力高，比齿面减速器承载能力提 高七倍。 （4）传动效率高，可达98%，使用寿命长。 行星齿轮减速机运转平稳、噪音小、使用受命10以上。
NGW103齿轮减速机用途和适用条件 主要 用于冶金、矿山、起重运输机械设备，也可用于其它类似工矿条 件下作动力传动。 高速轴速不超过1500r/min 齿轮圆周速度不超过10m/s； 工作环境温度为－40℃—45℃； 可正反两向运转。NGW型行星齿轮减速器的一个重要特点 是，内啮合于外啮合之间共用一个行星轮，NGW就是由“内、公、 外”三字的汉语拼音的第1个字母组成的。
正确的安装、维护行星齿轮减速机，是保证行星减速机正常运 行的关键。因此，在您安装行星齿轮减速机时，请务必严格根据 下面的安装次序，认真地安装。
第1步：安装前应确认电机和行星齿轮减速机是否齐备无损， 而且严格驱动电机与减速机相毗连的各部位尺寸是否对中。这里 指的是驱动电机法兰的***凸台和轴径与减速机法兰的***凹槽 和孔径间的尺寸及共同公役；擦拭处置处罚共同外貌的污物与毛 刺。
第二步：旋下减速机法兰侧面的工艺孔上的螺堵，旋动减速机的输入端，使抱紧内六角螺钉帽与工艺孔对齐，插入内六角东西 旋松抱紧内六角螺钉。
第三步：手持驱动电机，使其轴上之键槽与减速机输入端孔抱 紧螺钉垂直，将驱动电机轴插入减速机输入端孔。插入时必须包 管两者同心度同等和二侧法兰平行。好像心度差别等或二侧法兰 不屈行必须查明缘故原由。别的，在安置时，严禁用锤击，即可 以防备锤击的轴向力或径向力过大***两者轴承，又可以通过装 置手感来果断两者共同是否符合。果断两者共同同心度和法兰平 行的要领为：两者相互插入后，两者法兰根本贴紧，漏洞同等。
第四步：为包管两者法兰毗连受力匀称，先将驱动电机紧固螺钉 恣意旋上，但不要旋紧；然后按对角位置渐渐旋紧四个紧固螺 钉；末了旋紧行星齿轮减速机输入端孔抱紧螺钉。肯定要先旋紧 驱动电机紧固螺钉后再旋紧减速机输入端孔抱紧螺钉。
细致：减速机与机器设置装备部署间的准确安置类同于行星齿轮 减速器与驱动电机间的准确安置。关键是要必须保证行星减速机 输出轴与所驱动部门输入轴同心度的对中。 随着控制电机应用的不停深入生长，行星齿轮减速机在活动控制传动范畴中的应用也会越来越多。
