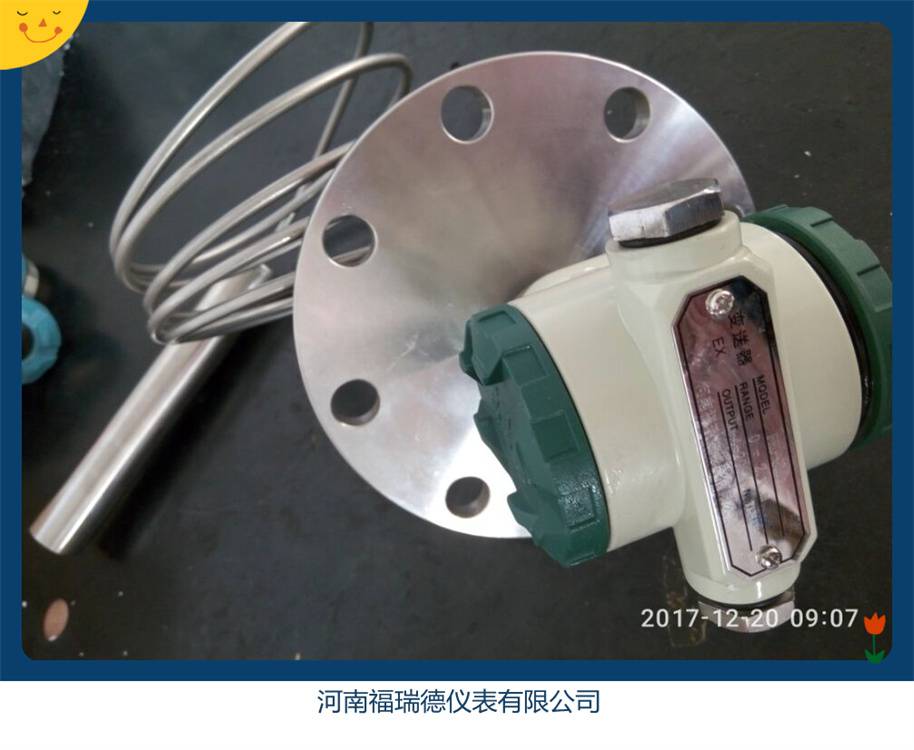

FRD-805系列智能投入式液位变送器
一、概 述
FRD-805系列智能投入式液位变送器是基于所测液体静压与该液体液位高度成比例的原理，采用国外***的隔离型扩散硅传感器或陶瓷电容传感器，将静压转换为电信号，采用16位单片机经过***的温度补偿和线性修正，转化成标准电信号（一般为4~20 mA）。
FRD-805系列投入式变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20 mA、1~5V、0~10 mA 、RS485通讯、HART等信号输出方式由用户根据需要任选。
该系列产品符合GB3836.4-2000《***性气体环境用电设备 第4部分 本质安全型“i”》和GB3638.1-2000《***性气体环境用电设备 第1部分 通用要求》，防爆标志：ExiaⅡC T6，它适用于0区、1区、2区，含有ⅡA～ⅡC类，T1～T6组***性气体混合物的场所，并经***防爆电气产品质检中心检验合格，取得防爆证，编号：CNEx08.1964。
二、技术指标
·测量范围：0.5～100m
·精度等级：±0.2%FS，±0.5%FS
·长期稳定性：≤0.2%FS/ 年
·温度漂移：≤0.02% FS / ℃（在0-70 ℃范围内）
·介质温度：-20℃～+70℃
·环境温度：-30℃～+60 ℃
·输出信号：4-20mA 或 1-5VDC
·供电电压：12-28VDC
·接湿件材质：316 不锈钢和1Gr18Ni9Ti
· 防爆等级：本安ExiaⅡC T6 隔爆ExdⅡC T5
· 防护等级：IP67
· 本安参数：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.03uf， Li：0mH
三、安装与调试
1、变送器可垂直、倾斜或水平安装在罐体、槽内，应注意不让泥沙埋没或堵塞膜片;
2、在介质波动较大的场合，应采取固定措施，如采用也ф12的防波管;
3、导气电缆除作为电源和信号转换外，主要为引人大气补偿用，安装时注意不要挟持过紧，折弯过锐;
4、 壳体垂直安装在罐体上方或附近的支架上，应保证防晒透气，安装位置应便于接线与调校。
5、本产品在出厂时已经校准，其零点是相对于河南地区的大气压，满点是在一个大气压下的相对压力。若需要现场调整可采取以下方法：
现场调零------当液位位处于***低位时，将调零键“Z”按一下，输出电流自动调整到4mA。现场调满------当液位处于位时，将调满键“S”按一下，输出电流自动调整到20mA。调整好后，应将变送器的端盖拧紧。
