1.概述
目前，根据行业的发展情况以及市场的需求，AN-SVG-S-A 系列混 合动态消谐补偿装置，以 SVC 的经济性和 APF 滤波的***型等特点 为基础，将两者技术相结合，突破传统无功补偿技术，在有效降低成 本的同时，达到谐波治理与无功补偿效果。 AN-SVG-S-A 系列混合动态消谐补偿装置主要由 SVC 和 APF 两 大模块组成。它主要用于补偿电网中的无功电流，谐波电流、负序电 流以及不平衡电流等，以此达到提高用电效率、节能以及改善电能质 量的目标。

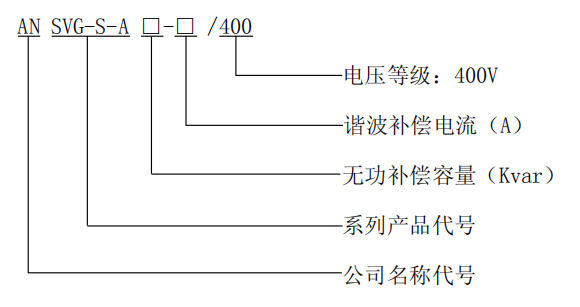

2.产品型号

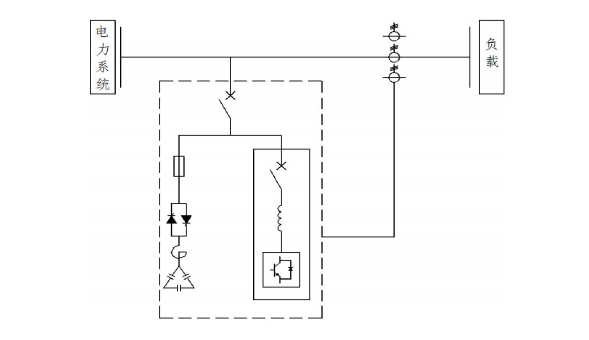

3.工作原理
3.产品特点
装置柜体采用框架拼装式结构，表面喷塑或钝化处理，外观整洁 美观、耐老化、抗腐蚀、高寿命;
结构设计紧凑合理，布线整齐大方，维护方便，可以***或组合 安装;
多种补偿形式：三相共补、三相分补、共补+分补三种形式。根据 电网的实际情况，兼顾补偿效果和成本，合理选用补偿形式。充 分解决补偿无功和三相不平衡之间以及三相分补和成本之间的矛 盾;
控制器具有多回路循环投切或编码投切运行方式，能有效地避免 分组投切时个别电容投切过于频繁的问题;
谐波补偿次数：2-31 次，允许自由的选择谐波次数并对它们滤除， 可对 2~31 次谐波电流进行全补偿，或仅对指定谐波进行补偿；
同时支持谐波补偿、无功补偿及三相不平衡补偿三种功能；
具备免维护功能，能保证长周期稳定运行，控制单元程序具备自 检功能；
具有稳定性保护功能，当系统处于不稳定状态时，设备能自动与 系统脱开；
具备快速、完全的故障自检功能，同时自动采取相对应的操作；
具备完整的保护装置，包括电压超限、IGBT 异常、频率异常等告 警功能；
具备 RS485 通讯接口，并设置备用通道，以防止将来增加功能时 有通道可用，在***控制室能显示设备的运行状态。
4.技术指标
