安科瑞火灾自动报警系统火灾报警系统

1.概述

火灾自动报警系统是由触发装置、火灾报警装置、联动输出装置以及具有其它辅助功能装置组成的，它具有能在火灾初期，将燃烧产生的烟雾、热量、火焰等物理量，通过火灾探测器变成电信号，传输到火灾报警控制器，并同时以声或光的形式通知整个楼层疏散，控制器记录火灾发生的部位、时间等，使人们能够及时发现火灾，并及时采取有效措施，扑灭初期火灾，限度的减少因火灾造成的生命和财产的损失。

火灾自动报警系统由JB-QGL-RF1016火灾报警控制器/消防联动控制器(立柜)、JB-QTL-RF1016火灾报警控制器/消防联动控制器(琴台)、JB-QBL-RF1001火灾报警控制器/消防联动控制器、JTY-GM-RF1100点型光电感烟火灾探测器、 JTW-ZOM-RF1110点型感温火灾探测器（A2）、J-SAP-M-RF1200手动火灾报警按钮、RF1210消火栓按钮、RF1300输入模块、RF1310输出模块、RF1320输入/输出模块、RF1500火灾声光警报器、RF1530火灾显示盘等设备组成。整个系统满足相关标准和规范的要求，可广泛应用于写字楼、商场、酒店、学校、***、工厂等各种场所。

2. 规范要求

GB 4715-2005 《点型感烟火灾探测器》

GB 4716-2005 《点型感温火灾探测器》

GB 19880-2005 《手动火灾报警按钮》

GB 26851-2011《火灾声和或光警报器》

GB 17429-2011《火灾显示盘》

GB 4717-2005《火灾报警控制器》

GB 16806-2006《消防联动控制系统》

GB 50116-2013《火灾自动报警系统设计规范》

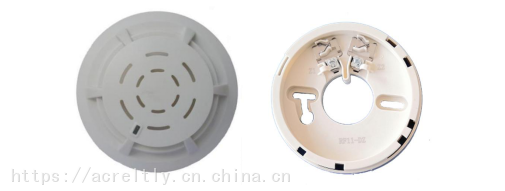

3. JTY-GM-RF1100点型光电感烟火灾探测器及底座

特点

• 采用两线制总线供电通信，无极性连接

• 低功耗设计，内置高性能微处理器

• 底座螺钉采用防脱设计，方便安装接线及维护

• 软硬件滤波技术，提高抗干扰能力

• 对环境变化具有自动补偿功能

• 产品硬件自测试功能

技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA。报警电流：≤0.4mA

• 总线：二线制，无极性

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：预埋安装方式

• 外观尺寸：直径 100.8mm×高 49.8mm（含底座）

• 状态指示灯：红色，巡检时闪亮，火警时常亮

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

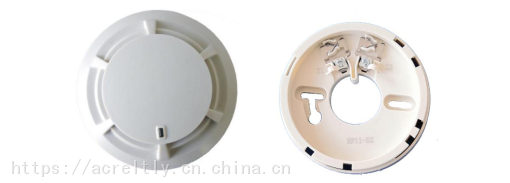

JTW-ZOM-RF1110点型感温火灾探测器及底座

特点

• 采用两线制总线供电通信，无极性连接

• 低功耗设计，内置高性能微处理器

• 底座螺钉采用防脱设计，方便安装接线及维护

• 软硬件滤波技术，抗干扰能力强

• 对环境变化具有自动补偿功能

• 产品硬件自测试功能

 技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA，报警电流：≤0.4mA

• 总线：二线制，无极性

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：预埋安装方式

• 外观尺寸：直径 100.8mm×高 49.8mm（含底座）

• 类别：A2

• 状态指示灯：红色，巡检时闪亮，火警时常亮

• 外壳防护等级：IP30

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

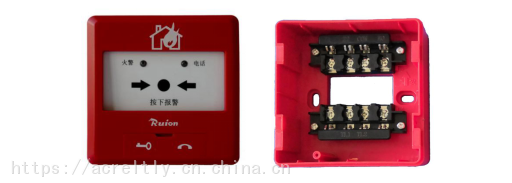

J-SAP-M-RF1200手动火灾报警按钮及底座

特点

• 采用两线制总线供电通信，无极性连接

• 内置高性能微处理器

• 具有电话插孔，用于连接手提式电话分机

• 具有***输出触点

• 采用可复位动作方式，专用工具复位

• 软硬件滤波技术，抗干扰能力强

• 底座螺钉采用防脱设计，方便安装接线及维护

 技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA，动作电流：≤0.4mA

• 总线：二线制，无极性

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：预埋安装方式

• 外观尺寸：长90.0mm×宽90.0mm×高45.9mm（含底座）

• 输出触点容量：DC30V/100mA

• 手动火灾报警按钮状态指示灯：

  1）火警：红色，巡检时闪亮，火警时常亮

  2）电话：红色，连接电话线巡检时闪亮

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

• 接线端子：

  1）Z1、Z2：总线接口，无极性

  2）COM、NO：无源常开输出触点

  3）TL1、TL2：电话接口，无极性

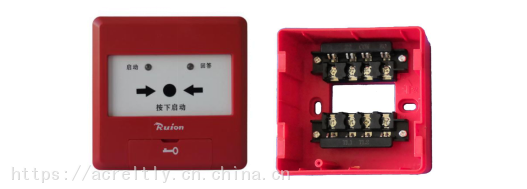

RF1210消火栓按钮及底座

特点

采用两线制总线供电通信，无极性连接

• 内置高性能微处理器

• 具有有源反馈输入功能

• 具有***输出触点

• 采用可复位动作方式，专用工具复位

• 软硬件滤波技术，抗干扰能力强

• 底座螺钉采用防脱设计，方便安装接线及维护

技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA，动作电流：≤0.4mA

• 总线：二线制，无极性

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：预埋安装方式

• 外观尺寸：长90.0mm×宽90.0mm×高45.9mm（含底座）

• 输出触点容量：DC30V/100mA

• 消火栓按钮状态指示：

  1）启动：红色，巡检时闪亮，启动时常亮

  2）回答：绿色，收到回答信号后常亮

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

• 接线端子：

  1）Z1、Z2：总线接口，无极性

  2）COM、NO：无源常开输出触点

  3）TL1、TL2：有源24V输入反馈，无极性

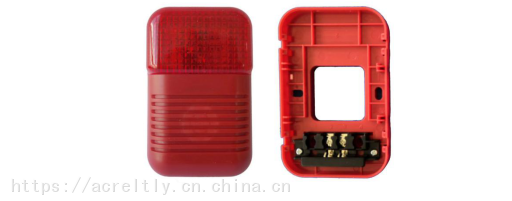

RF1500火灾声光警报器及底座

特点

• 无极性二总线制，低功耗设计，无需外加24V电源

• 采用超高亮LED、特殊结构蜂鸣器谐振腔，实现高亮度、高声压

• 卡扣式安装方式，现场安装便捷、可靠

• 可设置为编码模式或非编码模式

• 可设置为声光同时报警，也可设置声或光***报警

• 声光采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

 技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA

• 启动电流：≤5mA

• 总线：二线制，无极性

• 声压级：75dB～95dB（正前方3m）

• 闪光频率：1.0Hz～1.5Hz

• 变调周期：1s～3s

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：明装方式，在普通高度空间下，以据地面2.2m处为宜

• 外观尺寸：长120mm×宽76mm×高43mm（含底座）

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

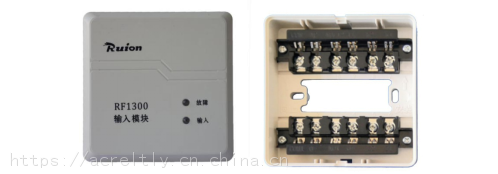

RF1300输入模块及底座

特点

• 无极性二总线制，低功耗设计

• 输入自带隔离电路，有效滤除外部干扰

• 输入具有线路检线功能，输入可设置为常开、常闭检测模式

• 模块采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

 技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA

• 动作电流：≤0.5mA

• 总线：二线制，无极性

• 指示灯状态

  故障：红色，故障时常亮

  输入：红色，巡检时闪亮，输入时常亮

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：明装方式

• 外观尺寸：长88mm×宽88mm×高40mm(含底座)

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

• 接线端子：

  1）Z1、Z2：总线接口，无极性

• 2）K1、K2：输入反馈，触点信号

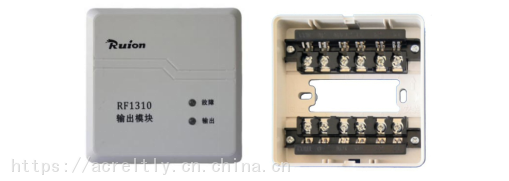

 RF1310输出模块及底座

特点

• 无极性二总线制，低功耗设计，无需外加24V电源

• 输入、输出具有线路检线功能

• 模块采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

 技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA

• 动作电流：≤0.6mA

• 总线：二线制，无极性

• 输出触点容量：每个模块多可以带负载120W

• 指示灯状态

  输出：红色，巡检时闪亮，输出时常亮

  故障：红色，故障时常亮

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：明装方式

• 外观尺寸：长88mm×宽88mm×高40mm(含底座)

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

• 接线端子：

  1）Z1、Z2：总线接口，无极性

  2）K1、K2：消防广播输入

  3）I1、I2：背景音乐输入

  4）COM、NC：接扬声器

RF1320输入/输出模块及底座

特点

• 无极性二总线制，低功耗设计，无需外加24V电源

• 无源触点输出

• 输入、输出自带隔离电路，有效滤除外部干扰

• 输入、输出具有线路检线功能，输入可设置为常开、常闭检测模式

• 模块采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

技术参数

• 工作电压：总线24V，允许范围16V～28V

• 工作电流：≤0.3mA

• 动作电流：≤0.6mA

• 总线：二线制，无极性

• 输出触点容量：DC30V/2A

• 指示灯状态

  输出：红色，输出时常亮，故障时快速闪亮

  输入：红色，巡检时闪亮，输入时常亮，故障时快速闪亮

• 编码方式：电子编码，编码地址范围1～240

• 安装方式：明装方式

• 外观尺寸：长88mm×宽88mm×高40mm(含底座)

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

• 接线端子：

  1）Z1、Z2：总线接口，无极性

  2）K1、K2：输入反馈，触点信号

  3）COM、NO：常开触点输出

RF1330多线输出接口及底座

特点

• 与多线控制盘配套，用于多线输出终端使用

• 无极性二总线制，低功耗设计

• 无源触点输出。

• 输入、输出自带隔离电路，有效滤除外部干扰

• 模块采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

技术参数

• 工作电压：DC24V

• 工作电流：

监视电流：≤0.6mA

动作电流：≤9mA

• 线制：二线制，无极性

• 输出触点容量：AC250V 10A /DC30V 10A

• 指示灯状态

  启动：红色，启动输出时常亮，停动时熄灭，正常工作时周期点亮

  反馈：红色，接收到输入反馈信号时点亮

安装方式：明装方式

• 外观尺寸：长88mm×宽88mm×高40mm(含底座)

• 使用环境：

  温度：-10℃～+55℃

  相对湿度：≤95%RH，不凝露

• 接线端子：

  1）Z1、Z2：控制接口，无极性，接多线控制盘Cn1、Cn2

  2）K1、K2：输入反馈，触点信号

  3）COM、NO：常开输出，停动输出接口

  4）COM1、***：常开输出，启动输出接口

RF1530火灾显示盘及底座

特点

• 采用两线制总线供电通信，无极性连接

• 内置高性能微处理器

• 采用低功耗设计技术

• 具有按键编码和电子编码两种编码方式

• 采用插拔式结构，底座螺钉采用防脱设计，方便安装接线及维护

• 软硬件滤波技术，提高抗干扰能力

• 报警信息可跨回路显示

 技术参数

• 工作电压：总线24V，允许范围16V～28V

• 总线工作电流：正常监视状态≤1.5mA，报警状态≤5mA

• 总线：二线制，无极性

• 编码方式：通过自身按键操作或电子编码器编码，编码地址范围1～240

• 安装方式：预埋安装方式

• 外观尺寸：长 140mm×宽 85mm×高 35mm（含底座）

• 存储信息：1024条

• 使用环境：

  温度：0℃～+40℃

  相对湿度：≤95%RH，不凝露

• 存储信息：1024条

• 状态指示：

  1）火警：红色，正常时不亮，火警时常亮

  2）通讯：绿色，正常巡检时闪亮

  3）消音：红色，正常时不亮，消音时常亮

JB-QTL-RF1016火灾报警控制器 消防联动控制器

特点

• 采用无极性二总线技术

• 配有智能化总线控制盘

• 具备模块的多种故障自动识别

• 系统具有重码检测功能，可以检测到重复的地址码

 技术参数

• 工作电压：交流AC220V 50/60Hz

• 允许电压变化范围：AC187V～AC242V

• 液晶屏规格：彩色液晶屏

• 系统容量：多16回路，共3840个编码地址

• U数说明：每个机柜共24U，主机柜可用于配置15U

• 多线控制盘：多25个，每个盘带8个多线控制点，多200个多线控制点，1U标准入柜式

• 总线控制盘：多18个，每个盘带64个总线控制点，多1152个总线控制点，2U标准入柜式

• 外形尺寸（长×宽×高）：1050mm×863mm×1273mm

• 使用环境：

  温    度：0℃～+40℃

  相对湿度：≤95%，不凝露

JB-QGL-RF1016火灾报警控制器 消防联动控制器

特点

• 采用无极性二总线技术

• 配有智能化总线控制盘

• 具备模块的多种故障自动识别

• 系统具有重码检测功能，可以检测到重复的地址码

技术参数

• 工作电压：交流AC220V 50/60Hz

• 允许电压变化范围：AC187V～AC242V

• 液晶屏规格：彩色液晶屏

• 系统容量：多16回路，共3840个编码地址

• U数说明：每个机柜共37U，主机柜可用于配置21U

• 多线控制盘：多25个，每个盘带8个多线控制点，多200个多线控制点，1U标准入柜式

• 总线控制盘：多18个，每个盘带64个总线控制点，多1152个总线控制点，2U标准入柜式

• 外形尺寸（长×宽×高）：556mm×500mm×1806mm

• 使用环境：

  温    度：0℃～+40℃

  相对湿度：≤95%，不凝露

 JB-QGL-RF1016/JB-QTL-RF1016外接端子说明

• 外接端子说明

  AC220V外接端子

  L、N、FG：分别接市电的L、N和地

• 回路板组件对外接口

  Z1、Z2：接前端设备，无极性

  CANH、CANL：接CAN总线设备

  485A、485B：接485通信设备

• 多线输出板组件对外接口

  C11、C12-C81、C82：为8组多线控制点输出，无极性，连接多线输出接口

• 电源盘组件对外接口

  COM、NO:无源常开触点，可设置为火警或故障时常闭输出

  SG+、SG-：接非编码声光警报器

  24V+、24V-：分别是24V输出的正极和负极，输出电流2A

• 布线要求

  CAN通讯线和总线宜使用双绞线RVS2×1.0mm²，当环境干扰比较大时，CAN通讯线应考虑使用RVSP2×1.0㎜2的双绞屏蔽线。

  禁止将CAN通讯线和电话线与报警总线布在同一根多芯电缆中。

 JB-QBL-RF1001火灾报警控制器 消防联动控制器

特点

• 采用无极性二总线技术

• 配有智能化总线控制盘

• 具备模块的多种故障自动识别

• 系统具有重码检测功能，可以检测到重复的地址码

 技术参数

• 工作电压：交流AC220V 50/60Hz，允许电压变化范围AC187V～AC242V

• 液晶屏规格：LCD液晶屏（256×160点阵）

• 系统容量：1回路，共240个编码地址

• 使用环境：

  温    度：0℃～+40℃

  相对湿度：≤95%，不凝露

• 外形尺寸（长×宽×高）：320.0 mm×121.0 mm×430.0 mm

• 外壳防护等级：IP30

• 安装方式：壁挂式

• 储存记录：10000条

外接端子说明

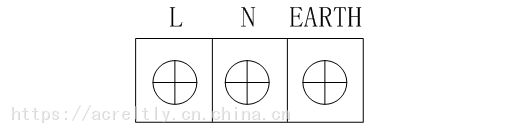

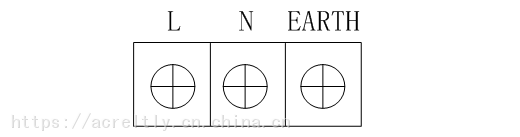

• AC220V外接端子

  L、N、EARTH：分别接市电的L、N和地
