安科瑞AcrelCloud-6000漏电火灾监控平台安全用电监测系统

1.平台概述

1.1.开发背景

据***部消防局数据公布，2016年***共发生火灾31.2万起，亡1582人，伤1065人，造成直接财产损失37.2亿元，因电气引发的火灾占总量的30.4%。

2017年1-10月***共接报火灾21.9万起，亡1065人，伤679人，已核直接财产损失26.2亿元，与2016年同期相比，分别下降21.3%、17.7%、29.9%和24.7%。因电气引发的火灾共有7.4万起，占总数的33.6%。

2018年1-8月份，***共接报火灾16.61万起，亡933人，伤560人，直接财产损失20.53亿元，与2017年同期相比，分别下降19%、4.7%、8.8%和17.7%。从起火原因看，因电气引发的火灾占34%。

这些事故暴露出电器产品生产质量、流通销售，建设工程电气设计、施工，电器产品及其线路使用、维护管理等方面存在突出问题。

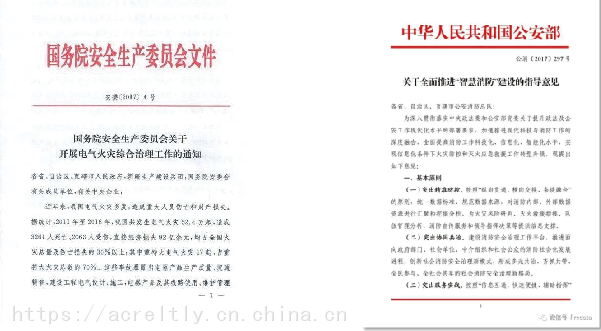

为有效遏制电气火灾高发势头，确保人民群众生命财产安全，各部委和***纷纷发文开展电气火灾治理工作。2017年04月26日***发布《***安全生产***会关于开展电气火灾综合治理工作的通知》[安委〔2017〕4号]文件。文件提出电气火灾综合治理工作将纳入2017至2019年度***对省级***消防工作考核内容,纳入***安全生产考核和***安委会安全生产巡查以及安全生产综合督查内容。

2017年10月10日***部消防局也出台《关于***推进“智慧消防”建设的指导意见》（公消[2017]297号），要求各省、自治区、直辖市开展电气火灾的预防和治理工作。

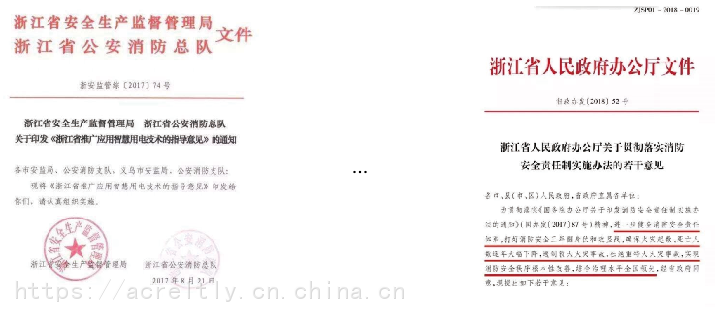

2017年8月21日,浙江省安全生产监督***和浙江省***消防总队联合发布《浙江省推广应用智慧用电技术的指导意见》（浙安监管综〔2017〕74号）,要求各市***、***消防支队将推广应用智慧用电技术作为年度安全生产工作重要内容,积极引导企业应用智慧用电技术。2018年5月又发布《浙江省******关于贯彻落实消防安全责任制实施办法的若干意见》（浙政办发[2018]52号）。要求使用智慧用电系统加强监管；推进电气领域整治，容易发生群死群伤火灾的场所要推广使用智慧用电系统，建立集中监控平台，加强电气防火规范。

此外还有北京、广东、山东、新疆等省和自治区也陆续出台相关文件，要求各地开展电气火灾隐患治理。

1.2.技术标准

本平台遵循以下标准开发：

GB14048.1    《低压开关设备和控制设备总则》

GB14287-2014 《电气火灾监控系统》

GB13955-2005 《剩余电流动作保护装置安装和运行》

G***016-2014 《建筑设计防火规范》

G***116-2013 《火灾自动报警系统设计规范》

G***054-2011 《低压配电设计规范》

1.3.应用场所

智慧用电监控预警平台的主要应用场合：

（一）大型商场、超市；

（二）学校、养老院、福利院；

（三）车站、***、宾馆等领域；

（四）劳动力密集型企业；

（五）******仓库；

（六）木材加工、纺织、涉尘、喷涂、制药等企业；

（七）酒吧、网吧等***场所；

（八）小餐馆、门店及各种小微企业。

2.平台结构

3.平台主要功能

• 实时监控

24小时监视各探测点的剩余电流、温度、电压、电流、谐波、功率、电能及其他设备状态等信息；

• 历史记录

所有告警信息及远程控制均被记录入日志，并可供用户方便查询；

• 数据分析

针对采集的数据进行各种模型分析和报告，为客户消除安全隐患，提供能耗分析功能；

• 报警提醒

当平台收到报警或故障信息时，平台将以短信、电话或APP推送等方式通知管理人员，提醒关注故障状况，并采取相应的措施消除隐患；

• 权限管理

平台通过对用户类型实施分级管理以实现更高的信息安全，拥有相应***的用户可以对***范围内的项目、设备、探测器等监测数据和运行情况进行查看、配置修改，从而提高系统整体安全性；

• 远程控制

具备权限的管理人员可以远程设定探测器的各种参数值，或者对监控设备进行分闸、复位、消音、自检和远程设置参数等操作，方便管理，同时提高工作效率。

3.1.平台首页

平台首页显示快速工作台、本月隐患和故障统计以及项目信息地图导航， 快速工作台显示当前需要处理的任务及报警消息，提高处理速度；地图导航支持在电子地图上显示监控项目的分布情况，并在项目图标上显示客户和信息，点击图标可进入项目详细信息。

3.2.实时监控

实时监控可以查看项目名称下的设备信息和探测器信息，探测器详细信息包括项目名称、所属设备、剩余电流、温度、三相电压电流、DI、DO等实时状态信息。同时具备权限的管理控制操作。

3.3.隐患管理

隐患管理包括隐患巡查、隐***理、隐患记录、隐患提醒、工单处理和隐患批量处理等功能：

3.4.数据汇总

数据汇总菜单栏主要对平台监测到的所有隐患和遥控记录进行汇总展示，隐患记录可以选择曲线或者表格形式。

3.5.系统设置

平台通过对用户类型实施分级管理以实现更高的信息安全，具备相应权限的用户可以对项目信息、设备信息、探测器信息等随时修改更新。

3.5.手机APP

扫描如图二维码可***体验安全用电APP，登录界面三栏分别填入121.196.207.228、acrel、123456。

4.客户端运行条件

1） 客户端运行设备：

  台式电脑（WindowsXP以上），安卓系统移动设备（android 4.0及以上版本）

2） 客户端运行环境：

  Windows系统下使用Google、火狐、搜狗、360（极速模式）等浏览器访问。

5.主要技术指标

• 数据上传频率：2分钟

• 通信方式：RS485、2G/3G/4G

• 并发访问量：>=10000

• 历史数据存储：>=3年

6.安科瑞智慧安全用电云平台AcrelCloud-6000配置（）

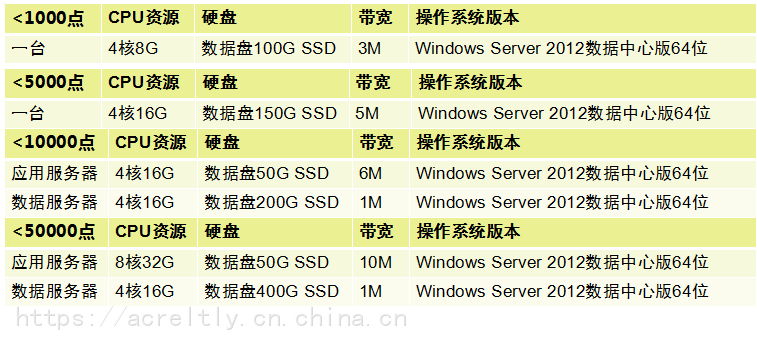

6.1 平台服务器：建议按照我方提供配置标准购买，或者客户自己租用阿里云资源。硬件配置：（如申请阿里云可忽略）

6.2 现场硬件配置

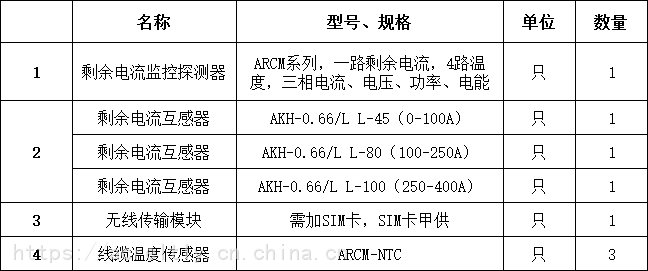

注：以上配置为针对1个回路选型，其中剩余电流互感器应根据现场回路电流大小选择，根据实际三选一。

6.3 产品介绍

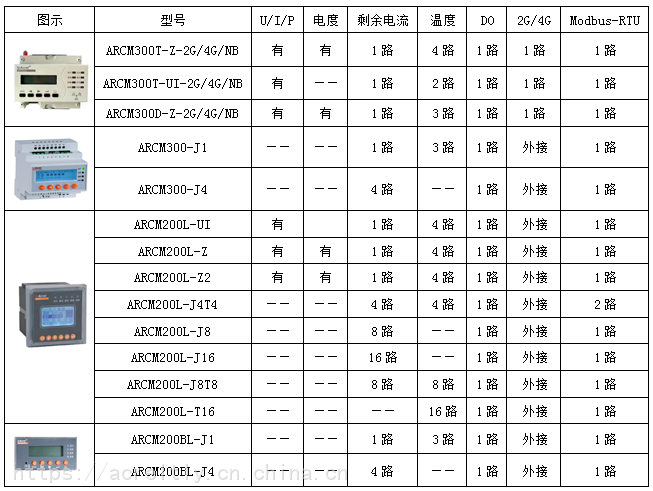

剩余电流监控探测器

注：ARCM300T-Z-2G/4G/NB可选配2G上传、4G上传、NB-IOT网络上传，单表流量说明：上传间隔一分钟， 小于30M/月；上传间隔二分钟，小于15M/月；上传间隔五分钟，小于10M/月

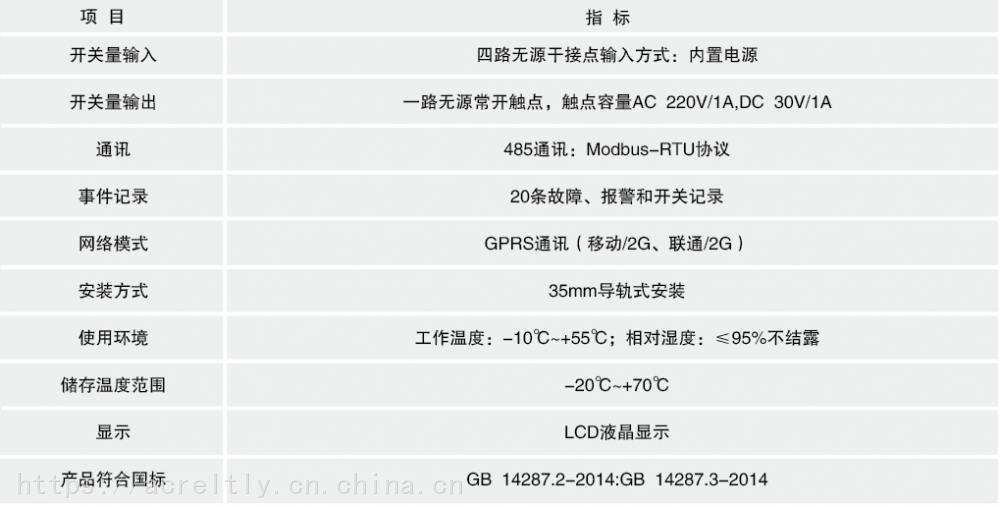

技术参数

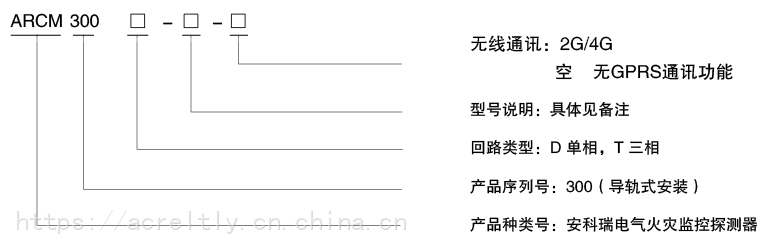

型号说明

注：UI：实时监测1路剩余电流、4路温度、电流、电压、功率等电参量
       Z：实时监测1路剩余电流、4路温度、电流、电压、功率、电能等电参量

6.3.2 故障电弧探测器

安科瑞故障电弧产品型号代码为AAFD，共有两种电流等级，可监测回路故障电弧的发生，并及时预警，提醒用户处理，防止电弧导致的火灾的发生。

AAFD可配合AF-G***200使用并接入安全用电平台。该产品不可在同一台AF-G***200下与ARCM系列混接。

6.3.3 限流式保护器（灭弧式）

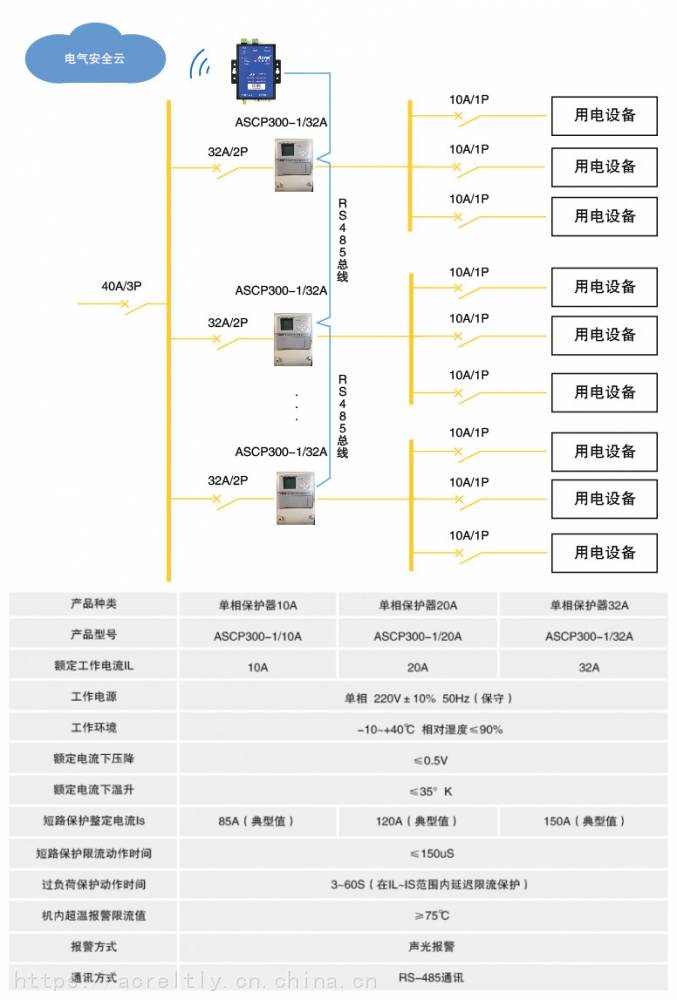

安科瑞限流式保护器型号代码为ASCP系列，有三种电流等级，可监测回路短路过载等故障信息，发生故障时预警和产生灭弧效果，防止电弧导致的火灾的发生。

ASCP可配合AF-G***200使用并接入安全用电平台。该产品不可在同一台AF-G***200下与ARCM系列混接。

6.3.4剩余电流互感器
