1.概述
ADW300 无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持 RS485 通讯和 Lora、2G、NB、4G 等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
2产品型号规格
2.1 ADW300 无线计量仪表命名规则

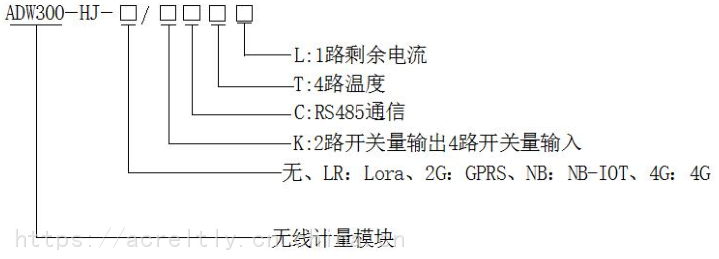

2.2 ADW300J -HJ 无线计量仪表命名规则

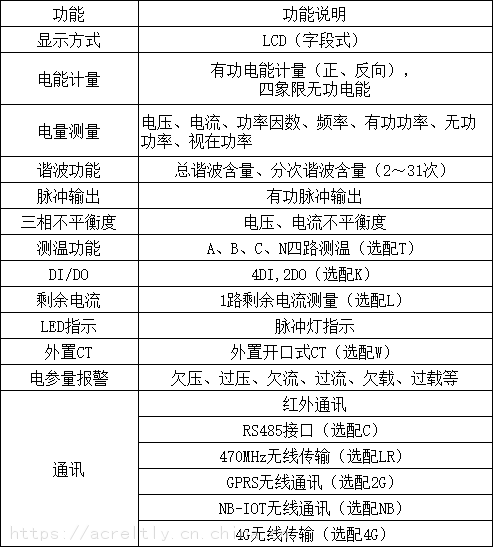

3.功能特点

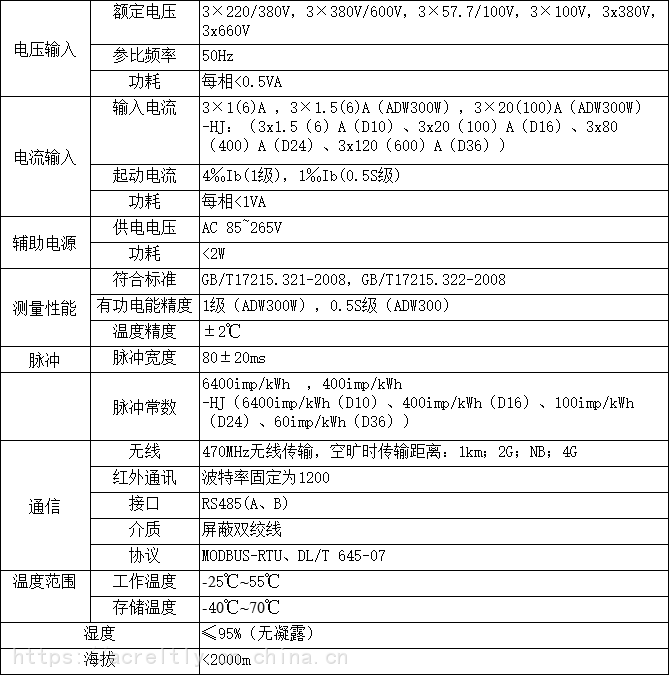

4.技术参数

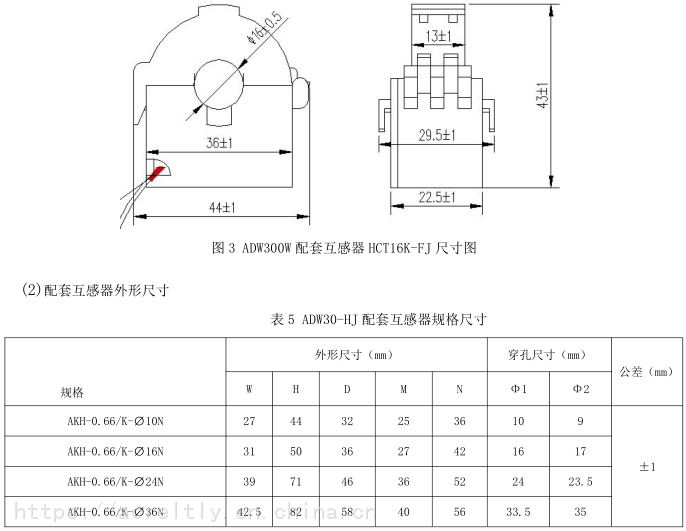

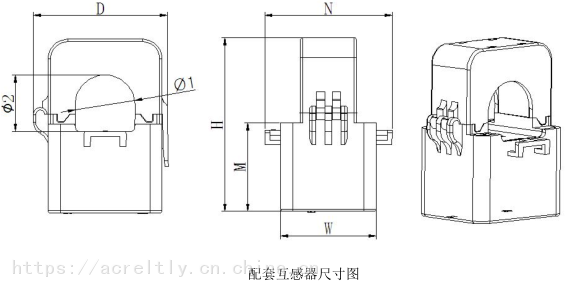

5. 外形尺寸及安装说明（单位：mm）
（1）外形尺寸（单位：mm）
ADW300尺寸图
ADW300效果图
5.2 接线说明
5.2.1 电源端子、RS485通讯端子、脉冲输出端子
5.2.2 开关量输入/输出端子
开关量输入是均采用开关信号输入方式，仪表内部配备+12V的工作电源，无须外部供电。当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
开关量输出为继电器输出，可实现“遥控”和报警输出。
5.2.3 测温、漏电流端子
ADW300和ADW300W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。

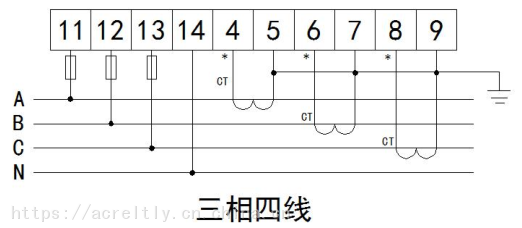

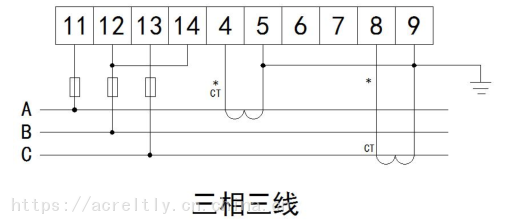

4.5.1 ADW300 接线说明

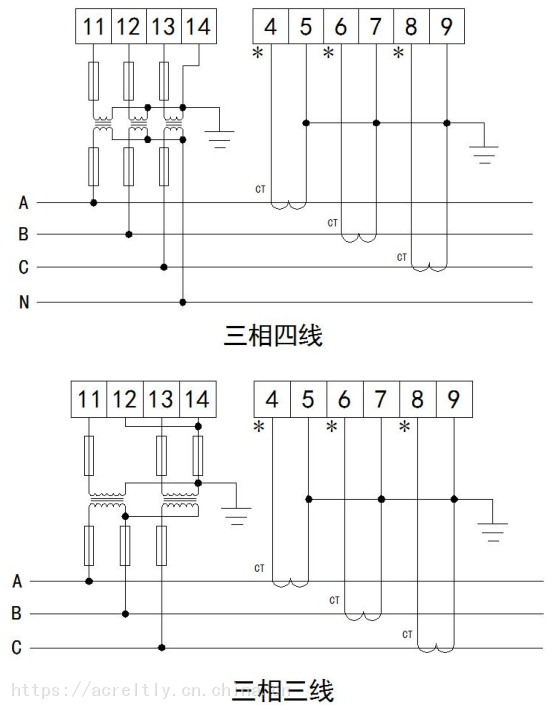

电压经 PT 接入：

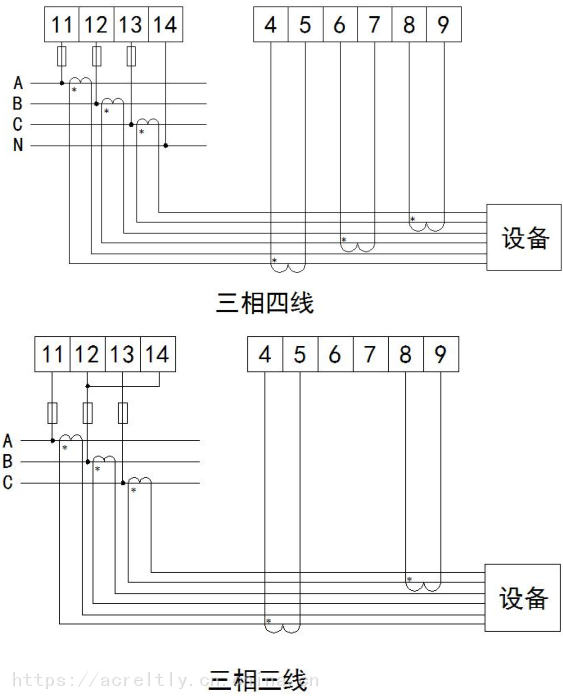

4.5.2 ADW300W 接线说明
