1.摘要：
为解决老百姓出行问题，近年来电动自行车数量越来越多，但是同时和电动自行车相关的安全和火灾事故也屡见不鲜，给人身和财产带来很大损失。各地区也陆续颁发了“安全隐患整治”“消防安全排查”“加强电动自行车充电棚建设管理意见”等文件通知，要求充分认识电动车火灾危害，落实停放充电管理责任，规范电动车停放充电。为响应号召和确保人民群众生命和财产安全，电动自行车智能充电必不可少。本文介绍了电瓶车智能充电桩的性能、参数、外观、使用功能及安装方式等。
关键词：电瓶车智能充电桩；10路；安全控制；投币；***；扫码；
2.概述
电瓶车智能充电桩是新一代电动自行车智能充电设备，具有交流输出电源远程通断控制、充电安全控制、电度计量、按时计费功能于一体的交流供电装置，该装置能通过电动自行车的车配充电器为电动自行车充电。***方式可选择投币、***、扫码使用，设备内部可引出10路出线至专用插座，通过电动自行车的车配充电器完成充电。可连接云平台给用户提供安全可靠及智能化的充电服务。
3.政策背景
电动自行车的安全隐患引起了各级***部门的重视，2017年12月29日***部消防局发布《关于规范电动车停放充电加强火灾防范的通告》，要求充分认识电动车火灾危害，落实停放充电管理责任，规范电动车停放充电行为，严厉查处违规停放充电行为。
4.行业现状--物业和***
充电难：充电流程不规范；电流、电池不匹配充电设备简陋；难监控，灾情响应不及时。
管理难：乱停放；私拉电线。
收费难：无计费标准；无具体账单。

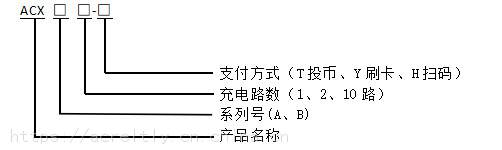

5.型号说明

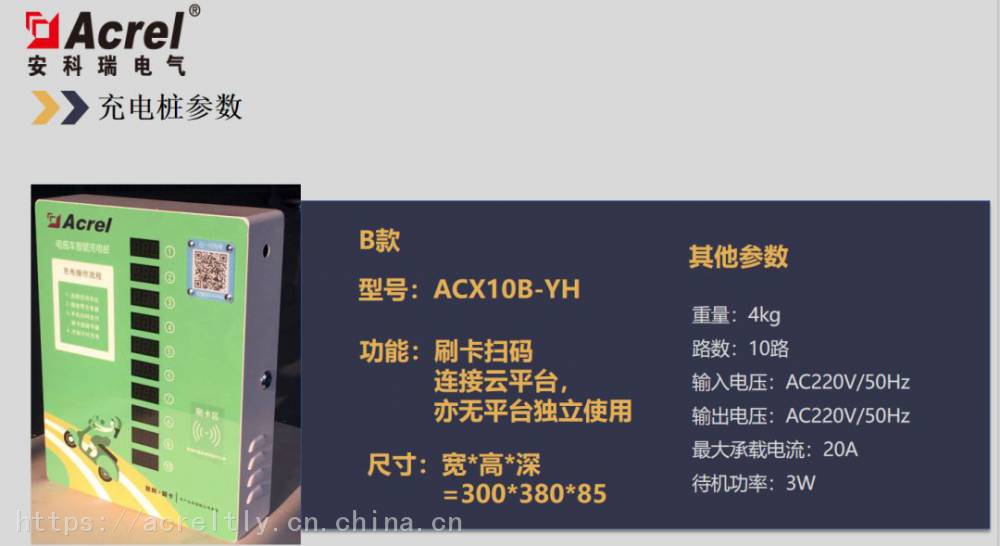

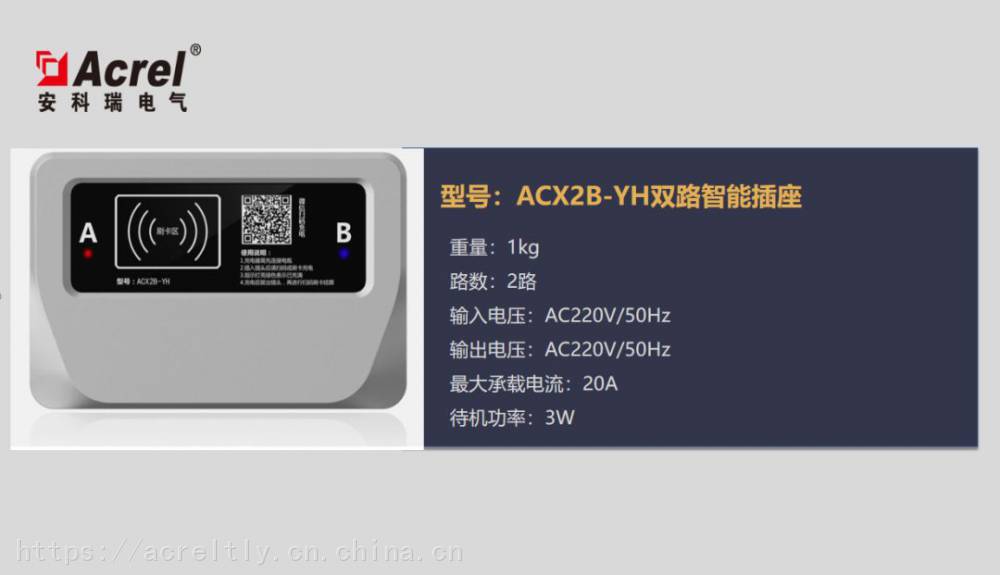

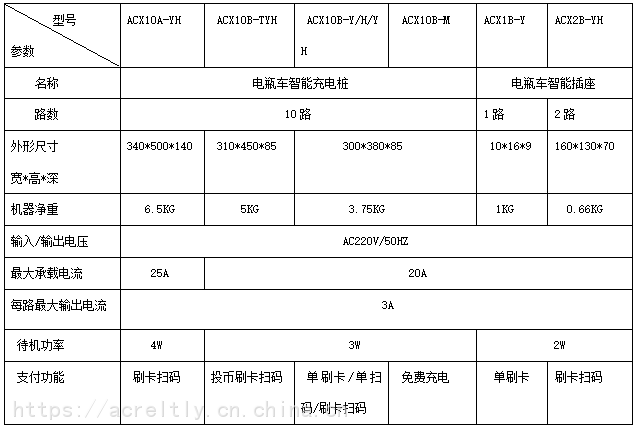

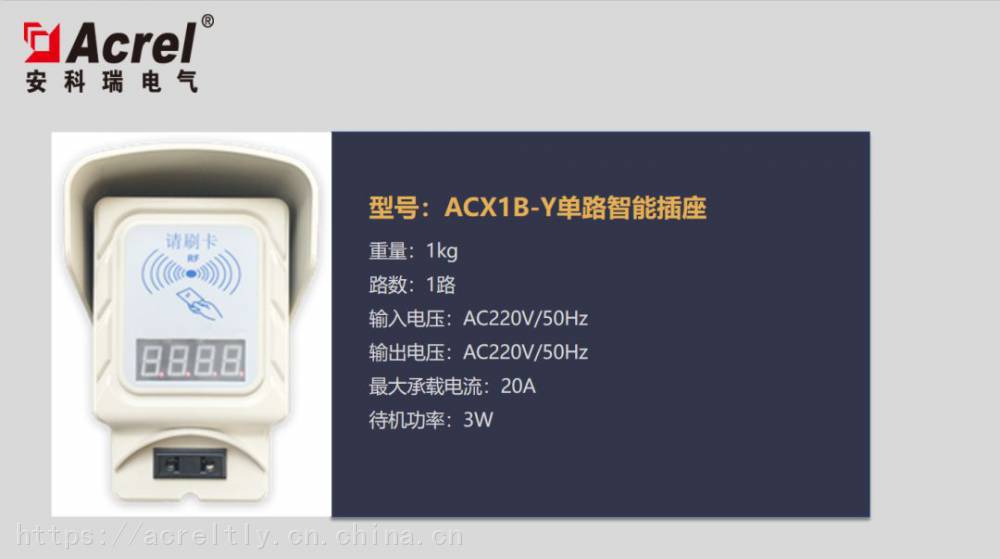

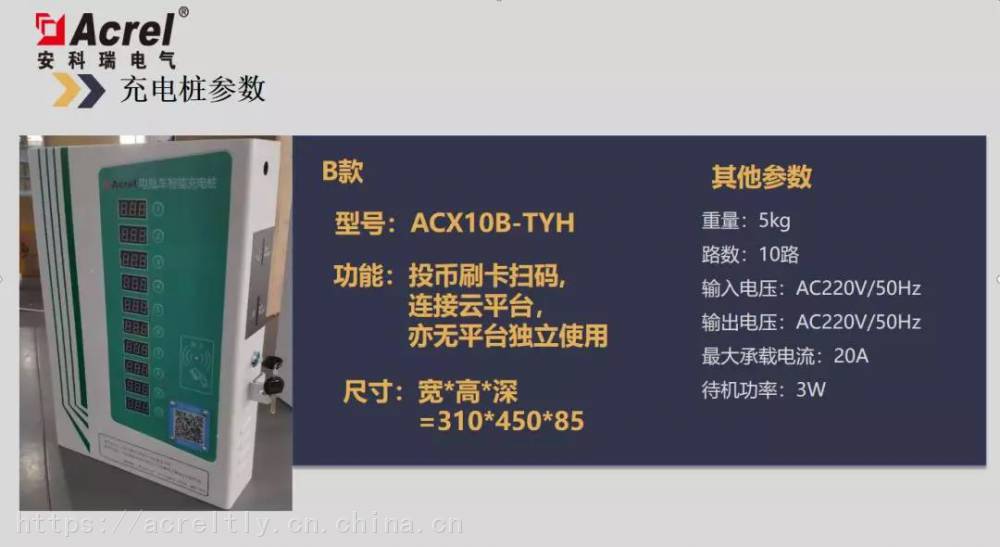

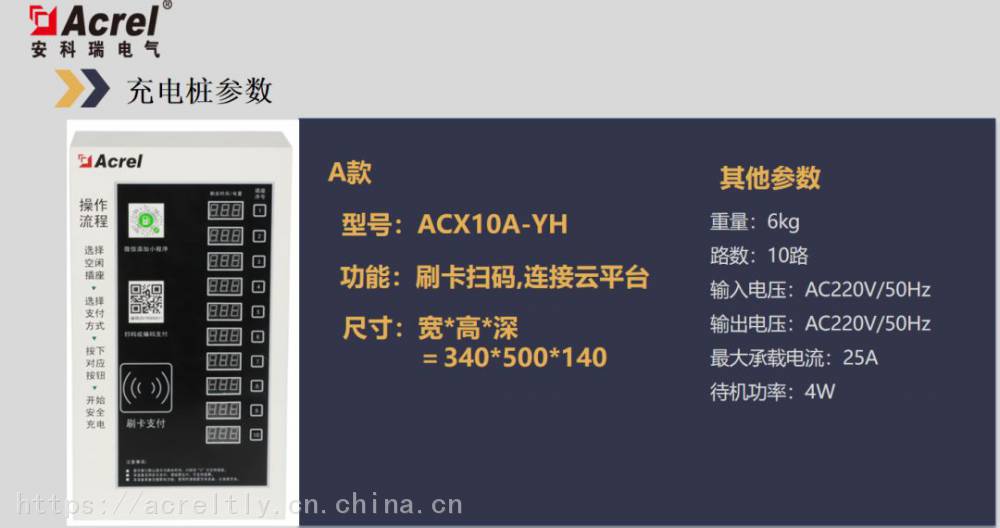

6.技术参数
7.外观展示
8.功能描述
电瓶车智能充电桩可外接10路插座，每个插座只支持一台电瓶车通过车配充电器充电
电瓶车智能充电桩可支持***、扫码两种付费充电模式，具体设备***功能以订货要求为准。扫码充电功能需与云平台联网后使用。
电瓶车智能充电桩具备语音播报功能。
电瓶车智能充电桩可以按时间或电量充电。
功率识别，电瓶车智能充电桩具备检测大功率负载功能，可以设定功率报警值，达到报警值时会断开对应充电回路，防止用户私接插线板给多台电瓶车充电或大功率设备进行充电。出厂默认设定300W。
电瓶车智能充电桩支持多次***或扫码后，再按键充电的功能，充电时间将自动累加。出厂默认设定1次，即***或扫码1次按键后，才能再次***或扫码。
电瓶车智能充电桩可开启免费充电功能
故障回路识别，电瓶车智能充电桩可判断继电器故障或计量故障导致的故障回路，显示该回路故障信息，断开回路。
断电记忆，当出现电网停电时，来电***后可继续使用剩余的时间充电。
空载保护，用户拔掉充电器或充电器插头未插紧，若还有剩余时间或电量，则会发出报警，同时在已设定的一定时间内关闭该回路供电。
充满自停，电瓶车充满电量后，若还有剩余时间或电量，则会发出报警，同时在已设定的一定时间内关闭该回路供电。
短路保护，电瓶车智能充电桩每个出线回路均设置有熔断器保护，在发生短路意外时，会使熔断器熔断。
箱内过温保护，也可根据需求设置夜间禁止充电时间。
9.安装要求

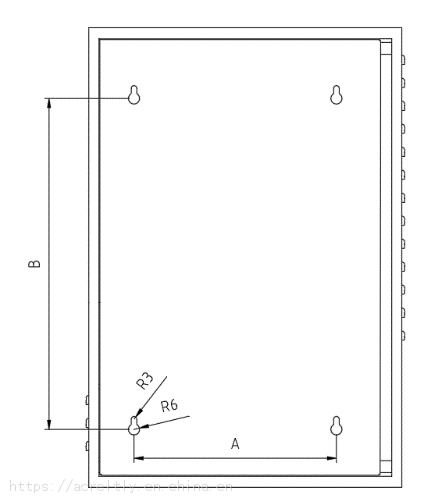

机箱后盖设计采用防盗内嵌式设计，后盖设有膨胀螺丝孔，如图（一）安装时在相应的墙体上打好6毫米膨胀螺丝将后盖固定在墙上，若安装在室外，应做好防雨雨棚。
根据一般电瓶车充电器电缆线的长度，其主机安装高度为箱底部距离地面100-130厘米，输出端口（插座）距离地面70-80厘米，每个端口（插座）之间的距离保持70-100厘米为宜。

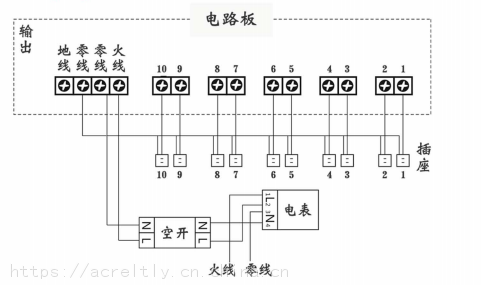

机器运行由一台主机和10个插座组成，从机器内出线端子排引出10路至现场插座，用电动车自带的充电器充电。一台机器分别可以控制十个插座的通断电时间。

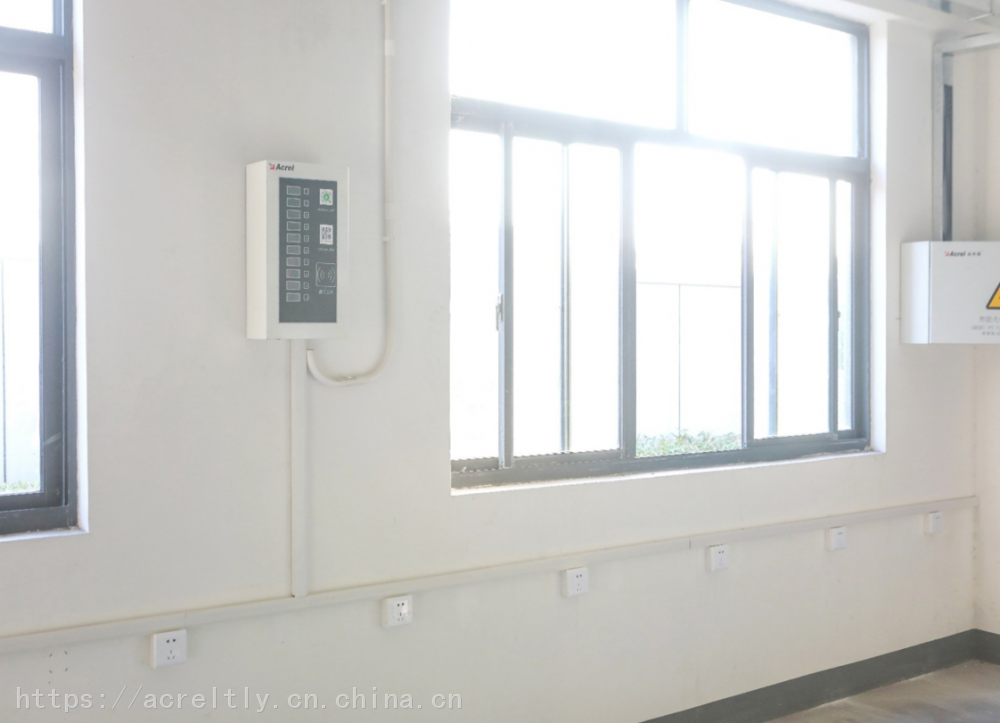

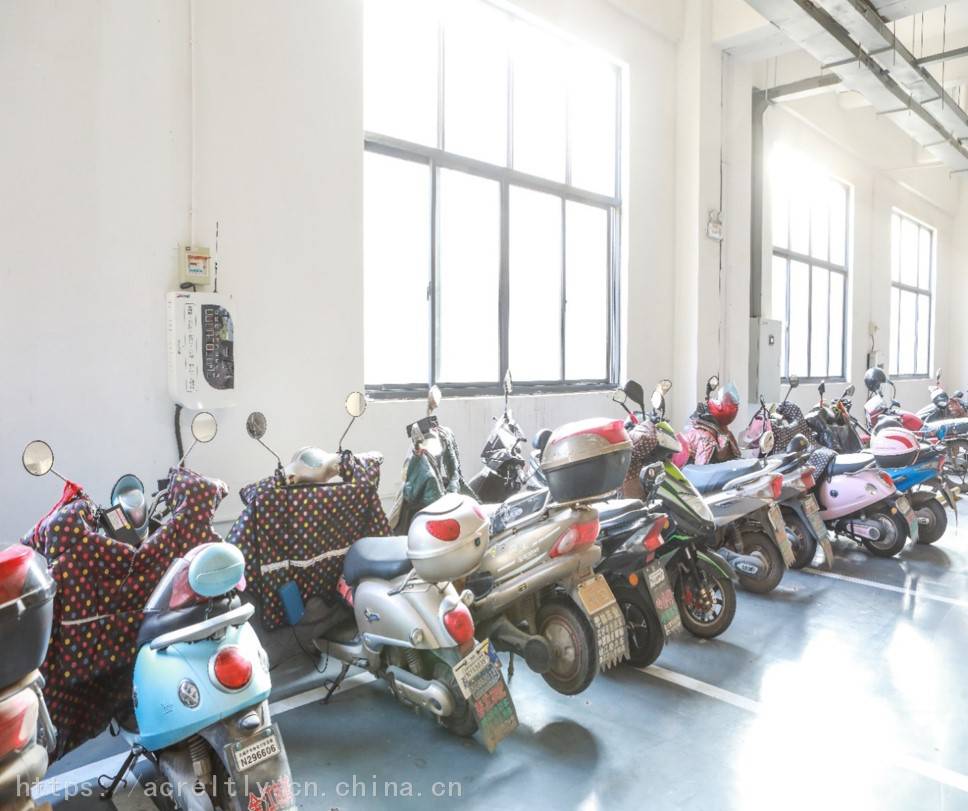

10.现场安装图例
11.智能电瓶车充电桩的优势
平台化管理：降低人工维护成本，随时知晓车辆和场地信息。
集中式停充：统一规范化管理，减少了乱停乱放乱冲的乱象，降低了消防安全隐患。
规范财务管理：实时知晓财务收支情况，账目一目了然。
