安科瑞导轨式三相电流变送器三路变送输出交流电流变送器BD-3I3（H）
1.产品概述
本产品是一款三路交流电流采集测量智能型隔离变送器，对交流三相回路的三路电流进行测量，采用高精度24位专用AD芯片，精度高，稳定性好。广泛应用于通讯、电力、铁路、工业控制等领域。
2.技术参数
输入范围：0~(5-50A)AC
输出量：0～20mA、4～20mA、0～10V、0～5V等
辅助电源：24VDC(18-30V)
精度等级：0.5级
负载能力：≥1000Ω(电压输出);≤500Ω(电流输出)
温漂：≤200ppm/℃
隔离耐压：≥2000 V DC
响应时间：≤400 mS
额定功耗：电压输出<1W;电流输出<3W
输出纹波：≤100mV;
频响范围：45Hz-65Hz;
输入过载能力：持续1.2倍，瞬时电流10倍/1秒
工作环境：温度：-10~55℃; 湿度：≤95%(不结露);
储存条件：-25~+70℃

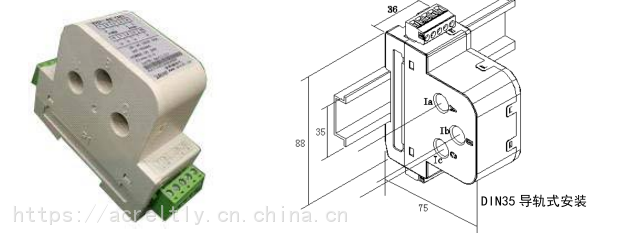

3.外形尺寸及安装方式

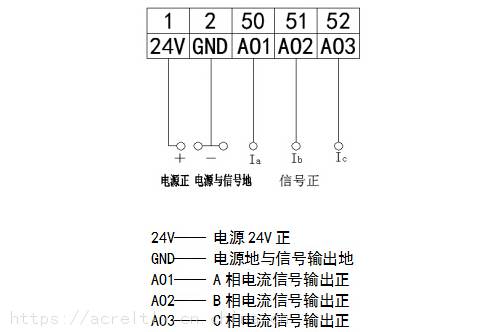

4.接线方式
注：具体接线按实物外壳上的端子编号为准。
5.注意事项
5.1请注意产品标签上的电源信息，变送器使用的电源等级，否则将造成产品损坏。
5.2变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落。
5.3 变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号线应尽可能短。 集中安装时，小安装间隔不应小于10mm。
5.4变送器标签上给出的输入值是指交流信号的有效值。
5.5只能使用变送器的有效接线端，其它端子可能与变送器内部电路有连接，不能另图它用。
5.6变送器具有一定的防雷击能力，但当变送器输入、输出馈线暴露于室外极端恶劣气候环 境之中时，必须请勿损坏或修改产品的标签、标志，请勿拆卸或改装变送器，否则本公 司将不再对该产品提供“三包”(包换、包退、包修)服务。
5.7 本变送器采用阻燃ABS塑料外壳封装，外壳极限耐受温度为+75℃，受到高温烘烤时会 发生变形，影响产品性能。产品请勿在热源附近使用或保存，请勿放进高温箱内烘烤。
6.订货范例
例1 BD-3I3(H)穿孔式三相交流电流变送器
辅助电源：DC24V
输入：20A
输出：4-20mA
精度：0.5级
