1. 概 述
DJSF1352 型电子式直流电能表是我公司生产的新一代产品。采用液晶显示，具有 RS485 功能可与微机进行数据交换。适合充电桩直流计量、蓄电池、太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼宇自动化等现代供配直流电系统。
有测量单元、数据处理单元、通讯单元、显示单元等组成，具有电能测量、数据处理、实时监测、LCD显示功能。电能表具有高倍过载、高精度、低功耗、停电数据自动保存、长寿命等特点。本电表符合Q/GDW1825-2013 直流电能表技术规范、GB/T29318-2012 电动汽车非车载充电电能计量、Q/GDW364-2009 单相智能电能表技术规范相关技术要求。DJSF1352 产品功能众多，可满足目前国内外不同场合的特殊要求。
具有正向，反向有功电能量计量功能，组合电能=正向+反向；
电压、电流、功率测量；
上 12 个月结算功能；
具有日历、计时和闰年自动转换功能，具有校时功能。其中广播下发的时钟误差不得大于 5 分钟，在零点前后十分钟内不准校时，每天只允许校时一次；
具有两套费率时段，可通过预先设置的时间实现两套费率时段的自动转换，每套费率时段全年至少可设两个时区，24 小时内至少可以设 8 个时段，时段***小间隔为 15 分钟，时段可跨零点设置；
调制红外通讯接口和 RS-485 通讯接口，采用 DL/T645-2007 通讯协议和 Modbus-RTU 协议，RS485 的通讯速率可在 1200bps、2400bps、4800bps、9600bps、19200bps 设置，调制红外固定为 1200bps；。
订货范例：
具体型号：DJSF1352
技术要求：电压输入DC750V，电流输入DC300A/75mV
通讯协议：Modbus-RTU
辅助电源：AC85-265V
2.规格及主要技术参数
2.1 规格
准确度等级：1 级
额定电压(Un)： 100 V 、350 V 、500 V 、750V、1000V 等
标定电流 DC(直接接入)：20A、40 A 等可设置；标定电流 DC(外附分流器)：200A、300 A、400 A、600A 等可设置。
脉冲常数：以实际铭牌标注为准
辅助电源：供电电压，DC20-60V 或 AC85V-265V 可选

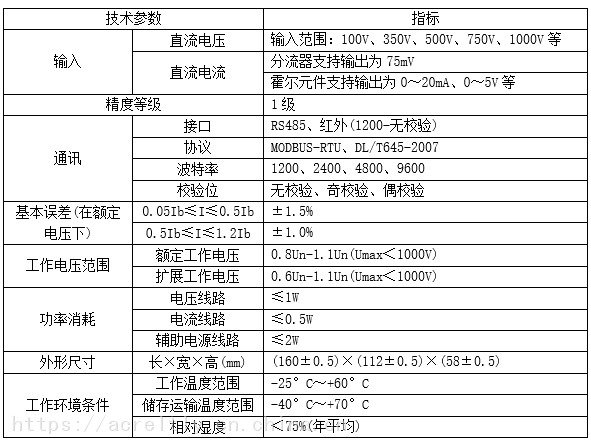

2.2 技术参数
2.2.1 基本误差
在额定电压(Un)下，电能表基本误差不应该超过下表的误差极限
3 .通讯
3.1 通讯接口
仪表配置有一个 R485 通讯接口和红外通讯接口。
3.2 数据读写
通过 485 通讯接口，可完成参数设置和抄读数据。兼容 DL/T645-2007 协议、Modbus-RTU 协议，各协议实现功能分别如下：
DL/T645-2007 协议：可读取实时的电参量（电压、电流、功率），当前有功电能及费率电能，上 12月结算电能，事件记录数据。费率及显示设置，电表清零功能。具体参照对应协议详述。
Modbus-RTU 协议：可读取实时的电参量（电压、电流、功率），当前有功电能及费率电能，可设置费率，电表清零功能。具体参照对应协议详述。
3.3 通讯参数设置
通讯地址、波特率、校验位只能通过 RS485 接口设置。
通讯地址：DL/T645-2007 协议通讯地址默认为产品编码(12 位 BCD 码)，Modbus-RTU 协议地认为 01。
波特率：1200/2400/4800/9600/19200bps 可设，校验位(可设):奇/偶/无。
注：默认出厂为 9600bps，偶校验。检验位如另有要求，请以实际产品为准。
4.安装使用

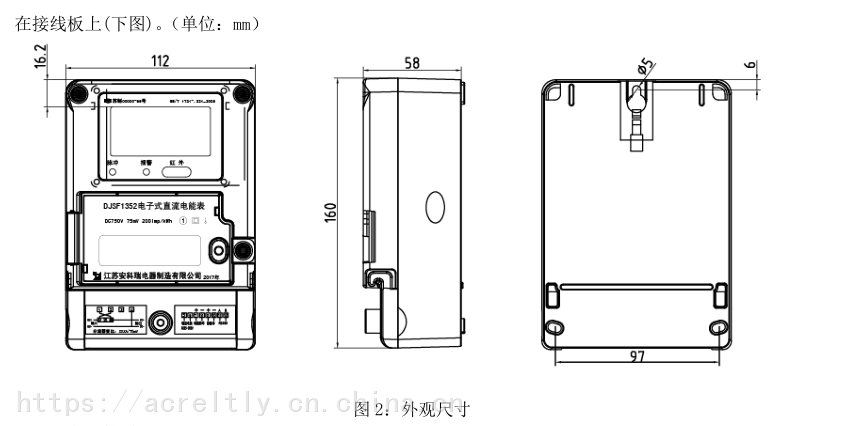

4.1 外观尺寸
电能表应安装在室内使用，安装电能表的应放在坚固耐火的墙上，建议安装高度为 1.8m 左右。空气中无腐蚀性气体。电表上部有挂钩螺钉孔用 M4 挂钩螺钉，电表下部有 2 个安装孔用 M5*35 自攻螺钉固定

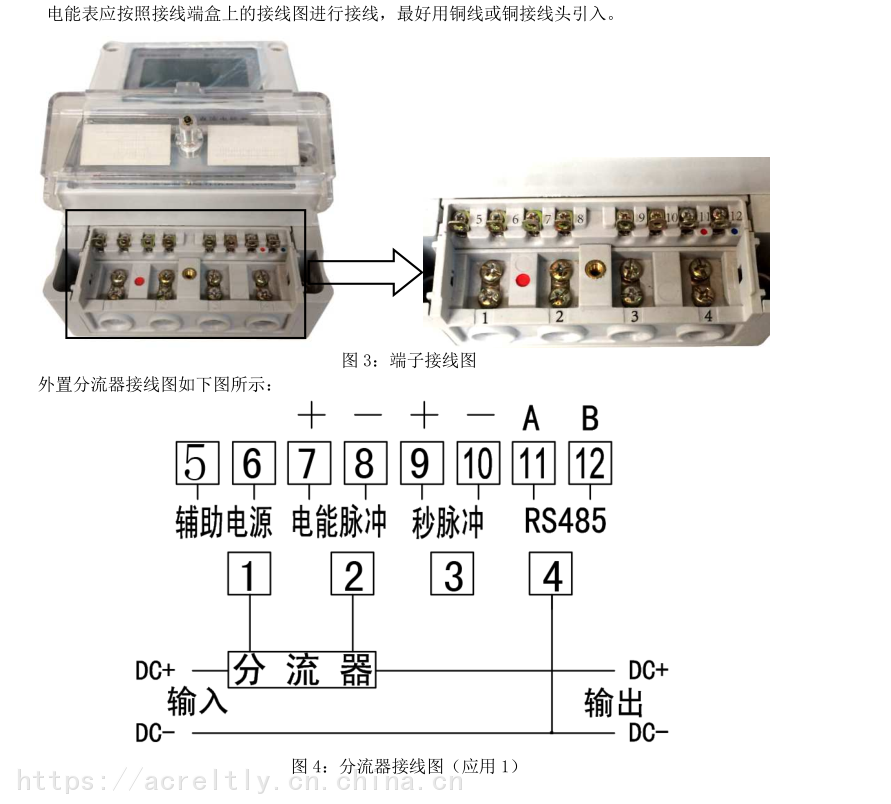

4.2 端子接线图
