安科瑞一体式剩余电流互感器火灾探测器ARCM-L18030二总线通讯

1 概述

        ARCM系列一体式电气火灾监控探测器具有1路剩余电流监测和4路温度监测功能，并能够实时监测并采集回路的剩余电流值和温度值，通过二总线直接和电气火灾监控设备连接使用。探测器可以判断被监测回路的剩余电流或温度是否达到报警设定值，如监测数值大于报警设定值，探测器报警指示灯会常亮，监控设备经过分析处理后可以指示相应故障类型，并发出光报警信号。

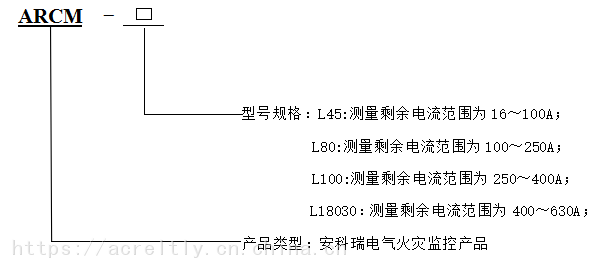

2.型号说明

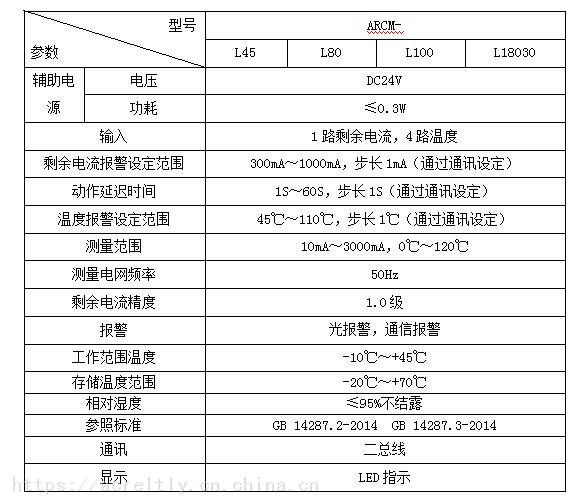

3 技术参数

4 外形尺寸级安装方式（单位 mm）
4.1外形尺寸

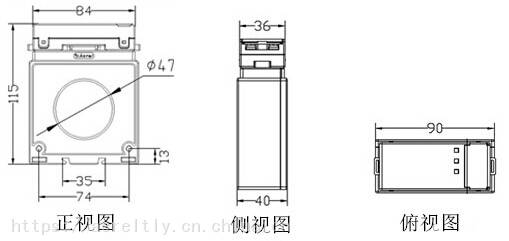

• ARCM-L45外形尺寸

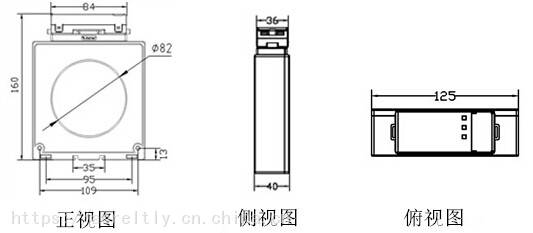

• ARCM-L80外形尺寸

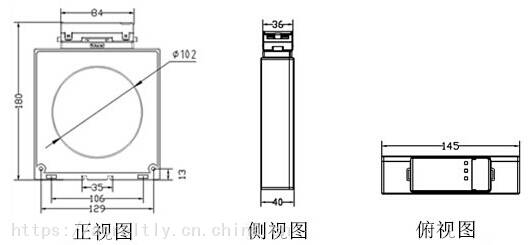

• ARCM-L100外形尺寸

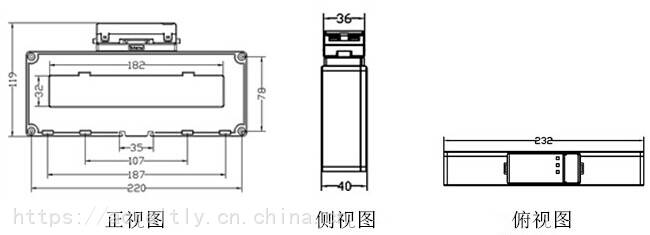

• ARCM-L18030外形尺寸

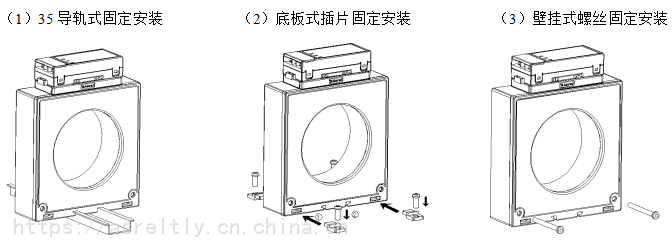

4.2 安装方式

5 产品接线要求

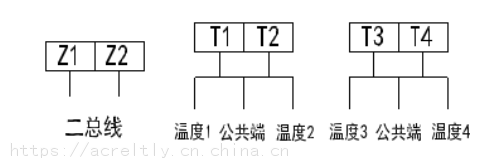

5.1 接线端子定义

接线端子说明：Z1、Z2号端子为二总线接入，无极性；温度传感器则对应相应的温度和公共端接入即可，无极性。

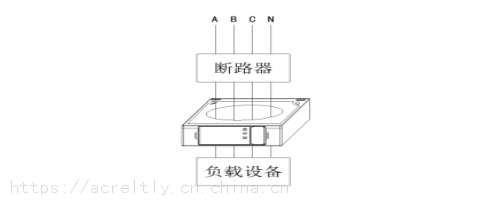

5.2 线路示意图
