用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物，本公司生产的小型玻璃钢螺旋溜槽，可供有色、黑色金属矿山，煤炭化工选煤，选硫厂以及科研、设计、院校试验室选用。
技术参数表：
型 号 | 5LL-600 | 5LL-400 |
外径(mm) | 600 | 400 |
螺距(mm) | 450/360 | 240/180 |
距径比(螺距/直径) | 0.75/0.6 | 0.6/0.45 |
横向倾角 | 9° | 9° |
安装头数 | 2 | 2 |
给矿粒度(mm) | 0.2—0.02 | 0.2—0.02 |
给矿浓度% | 25-55 | 25-55 |
生产能力(t/h) | 0.8—1.2 | 0.15—0.2 |
外形尺寸(长×宽×高) | 700×700×2600 | 460×460×1500 |
重量kg | 150 | 50 |
螺旋溜槽产品介绍
适用于金矿、银矿、砂金矿、铅锌矿、铜矿、锡矿、钛铁矿、硫铁矿、赤铁矿、褐铁矿、铬铁矿、钨铁矿、钨矿、钽泥矿、煤矿、独居石、蓝宝石、重晶石、金红石、锆英石、硅钞等矿物的选别。是选别有色金属、黑色金属、非金属矿及稀有金属的重选设备。
工作原理
将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置，由砂泵将矿砂送到螺旋上顶两个进料口处，加入补充水，调节矿桨浓度，矿桨自然从高往下旋流，在旋转的斜面流速中产生一种惯性的离心力，以矿砂的比重、粒度、形状上的差异，通过旋流的重力和离心力的作用，将矿与砂分开，精矿流入精矿斗用管道接出，尾砂流进尾砂斗用管道接到砂池，再用砂泵排走，完成了选矿的全过程。

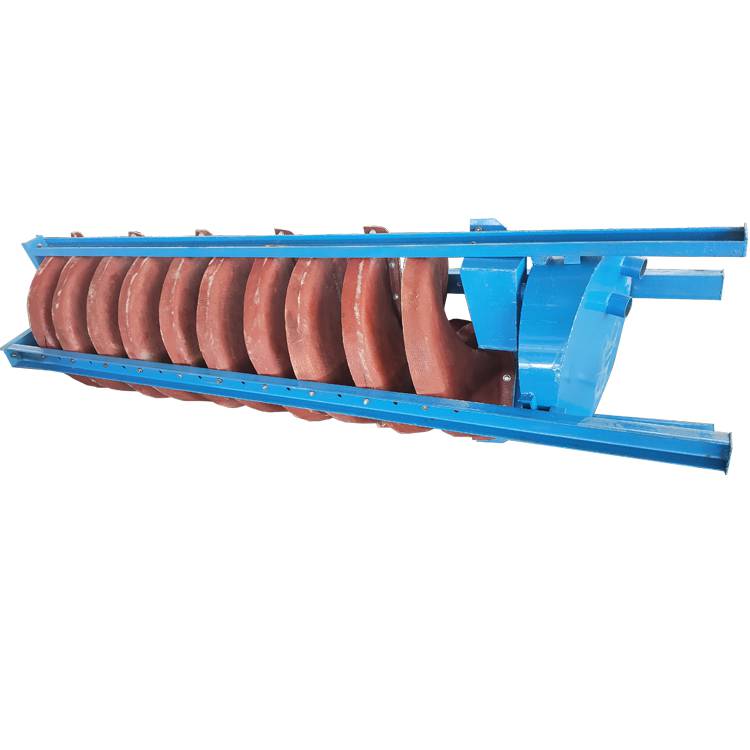

结构特点：螺旋溜槽由给矿匀分器、给矿槽、螺旋槽、产品截取槽、接矿斗和槽支架六个部分组成。以螺旋溜槽为例，由螺旋片组成的螺旋槽是主要部件。螺旋片是由玻璃钢(玻璃纤维增强塑料)制成,借螺栓联接在一起。玻璃钢螺旋片质轻而坚固。它的选别工作面有一层耐磨层,经久耐用。槽的首端设有多管式给矿匀分器,分矿均匀,控制简便。匀分的矿浆通过给矿柑缓慢地给到螺旋槽面上。螺旋槽的尾端装有阀块式产品截取槽,将已分选的矿流按品位分成几种产品。用调节阀块的位置来改变各产品的截取宽度。接矿斗是一同心环形筒,将已截取的多股矿流按产品分别汇集导出。
螺旋槽的横截面为立方抛物线。曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、制造容易、重量轻、配置安装和维修方便等优点。
