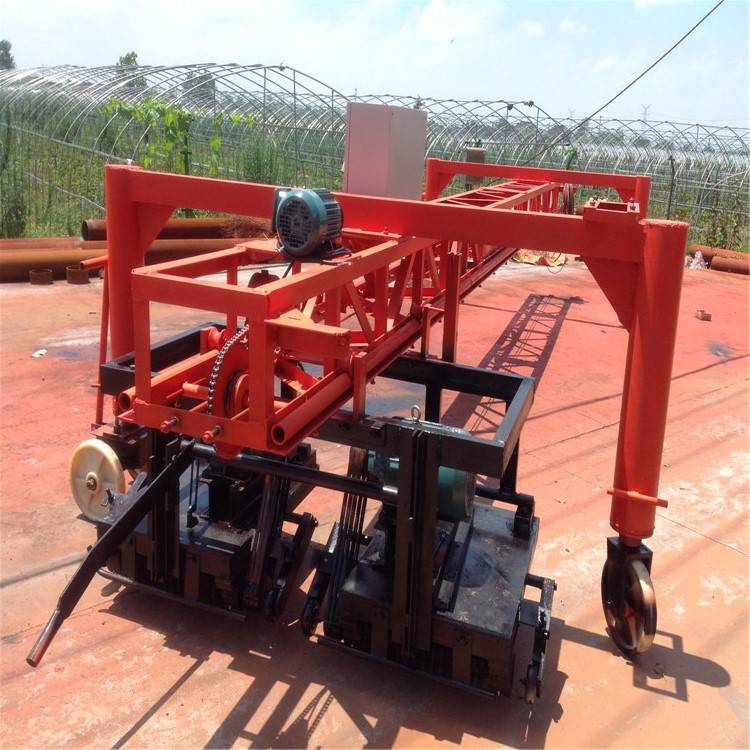

悬轨式刻纹机
一、技术参数：
工作长度：A型4.5m；B型8.5m；C型12m
刻纹速度：Ⅰ档2.2m/min；Ⅱ档1.8m/min；Ⅲ档1.4m/min
刻纹电机：功率7.5KW×2；电压380V；型号Y132-S2-2-B3
行走电机：功率0.55KW；电压380V；型号Y90S-6-B3
供水电机：潜水泵
二、安装
当要求刻纹宽度较大，桁架较长，为运输方便，机器以部件形式拆分，各部件安装相对位置如结构示意图1.2所示，安装过程中应注意以下事项：
1、当两节桁架（16）连接处用螺栓固定，安装后整个桁架应基本在一直线上，如有弯曲，连接处应增加垫圈调整。
2、桁架连接好后，先安装机腿，再安装工作小车，工作小车从改向轮（21）的一端推入，先推进底板有摆轴的一端。
3、牵引钢丝绳在经过主动绳轮时应多缠绕一周，通过张紧装置尽量拉紧，以增大摩擦力，保证工作速度。
4、两导轨中心距为480mm，因直线度原因调整时，两边应同时进行，使中心距保持不变。
5、增压水泵选用潜水泵，使用时放置在水容器内，水容器可放置在桁架上。
