宇成铁路轨道用GM-2.2电动仿形打磨机 钢轨焊缝磨轨机
轨道打磨机，GM-2.2电动仿形打磨机，钢轨焊缝打磨机，钢轨打磨机，仿形打磨机

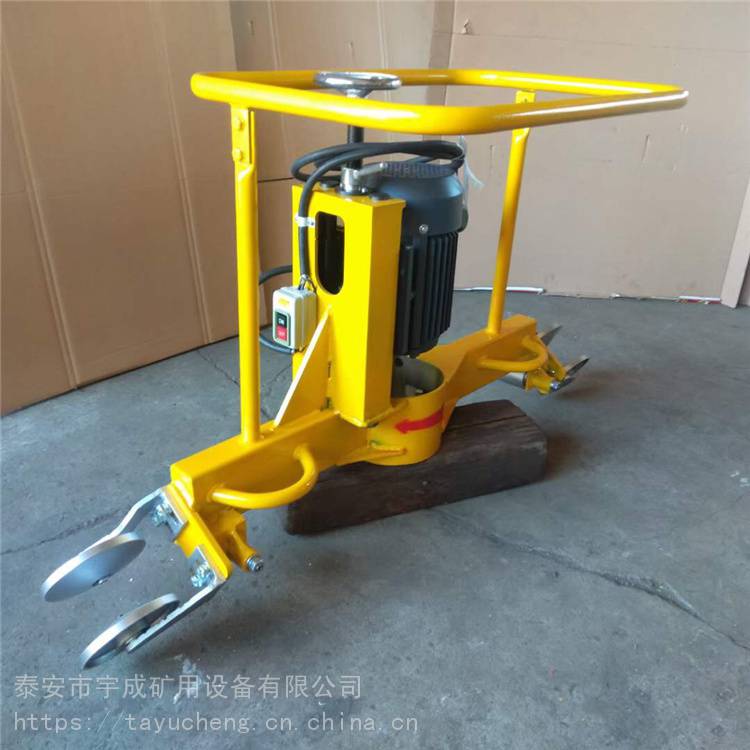

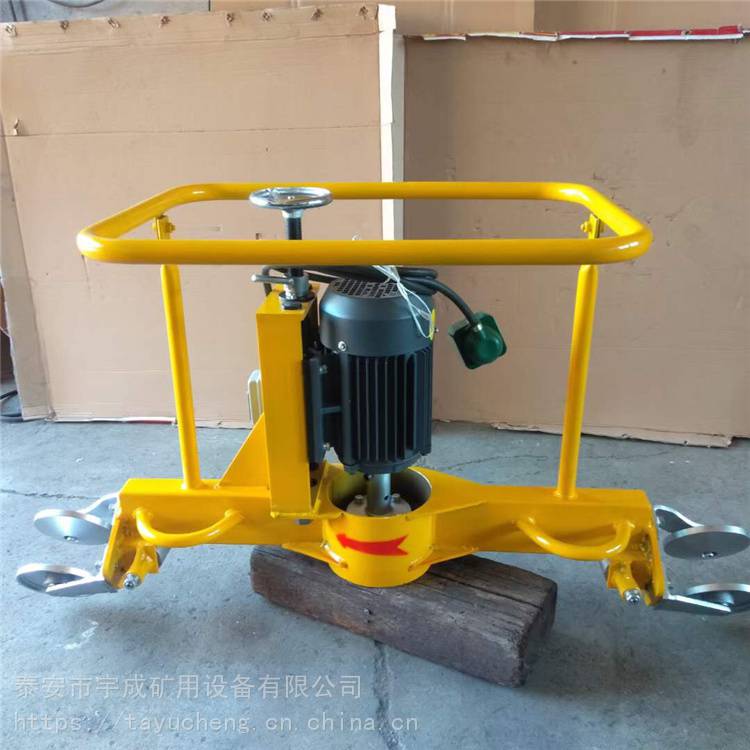

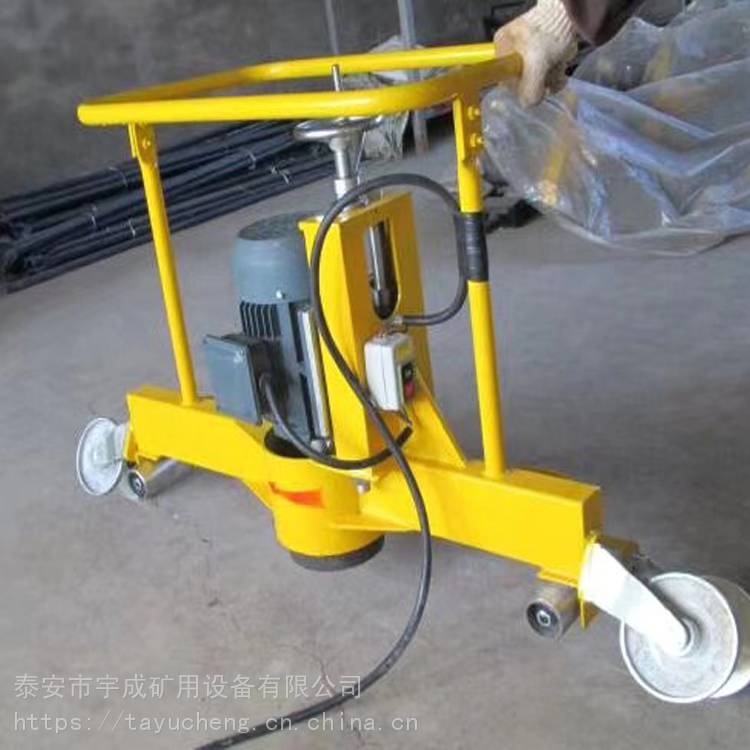

GM-2.2电动仿形打磨机是用于钢轨焊接及钢轨伤损补后，对轨头进行仿形打磨的小型机具。该机适用于43-75kg/m各型钢轨。
1、操作轻便适合各种铁路钢轨头外轮廓上平面，侧面及过渡圆弧的打磨作业。
2、适合磨削钢轨焊接缝的行车面。.
3、具有仿形磨削功能，可使钢轨焊接缝经磨削后得到平顺的表面。
4、打磨机两端接.上加长装置后，可用来打磨轨面的波浪磨耗。
5、调整进给手轮，可精 确的任意设定磨削深 度。
GM-2.2电动仿形打磨机作业时，电动机输出轴通过花键轴、花键套，带动安装在砂轮接盘上的打磨砂轮旋转。花键套通过轴承安装在进给套内，进给套为矩形螺纹外套，可以沿着机架.上的套筒山下滑动。进给手轮通过进给总成的进给小齿轮啮合一个大齿轮，大齿轮为内矩形螺纹零件，大齿轮旋转带动进给套上下往复运动，从而实现砂轮的进给运动。操纵扶手推动打磨机在钢轨踏面.上纵向移动磨削钢轨踏面。将机架转动相当角度磨削轨头圆角，直至转动90°，磨头磨削钢轨工作边。磨削时，调整磨头进给手轮，调整进给量，利用仿形轮和护轨轮共同作用完成轨头仿形打磨工作。

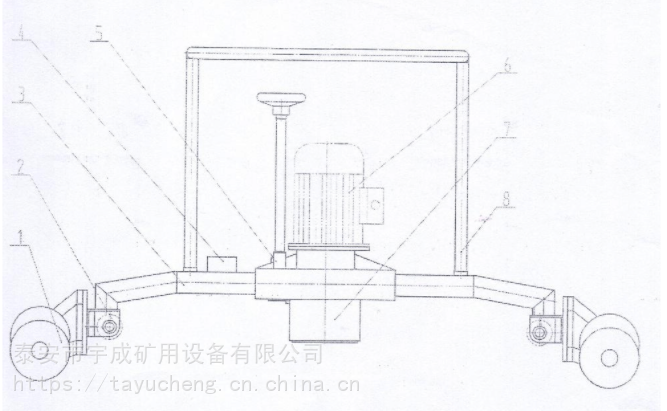

1.护轨轮 2.仿形轮 3.机架 4.开关 5.进给总成 6.电机 7.电机传动总成 8.操作扶手
1、将GM-2.2电动仿形打磨机放在钢轨上，通过两仿形滚轮移动，挂轮须与两侧钢轨相接触并回转自如。
2、顺时针转动手轮时，杯型砂轮下移。
a）粗打磨：打磨机沿钢轨移动，逐步放下砂轮，打磨至离轨面1mm，打磨应从轨面开始，再打侧面。打磨钢轨另一侧时，须调转打磨机。
b）精打磨：在粗磨的基础上打磨机重新就位，准备打磨轨面。当基准滚轮就位后，放下砂轮，使之刚好触及焊缝附近不须打磨的轨面，从轨面开始打磨，然后打磨侧面，打磨范围应达到焊缝两侧各100mm，为补偿砂轮磨损，应稍稍放下砂轮
3、打磨完成后，须逆时针旋转手轮，使砂轮上提，以便于进行下一个焊缝的打磨。
宇成GM-2.2电动仿形打磨机具有作业效率高、磨削质量好、操作简便、上下道方便等优点，是铁路工务大修、维修及抢修的bi备工具。
