一、设备名称

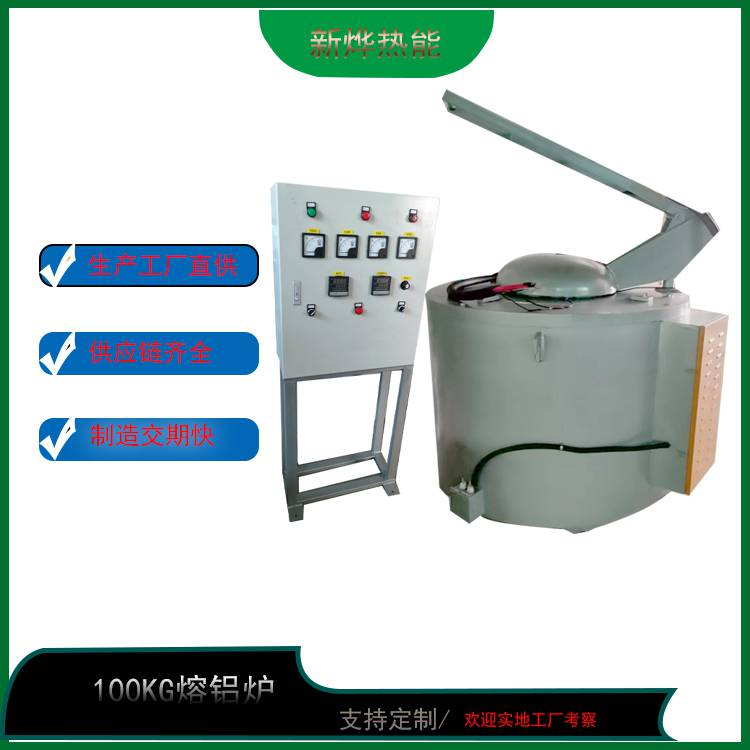

100KG型熔铝炉、坩埚电熔解保温炉
二、设备用途
本系列坩埚熔炼保温炉适用于低熔点的有色金属及合金（如：铝、锌、锡等合金）的熔炼与保温。
三、主要技术参数
1、输入电压：3相 380V。
2、输入频率： 50HZ。
3、额定温度：900℃。
4、额定功率： 30KW。
5、加热元件：采用高温电阻丝加热,材质：OCr21Al6Nb.
6、接线方法： Y-Y形接线方法。
7、100KG炉体外形尺寸：直径Φ1200×高度H980mm 供参考
(炉口离地面高度，不含炉盖高度)。
100KG坩埚尺寸：外形尺寸Φ450*H580mm
坩埚品牌：天府石墨坩埚
9、额定装载量（铝液）：100KG。
10、控温精度：±2℃
11、炉体重量：约1300KG（参考）。
四、结构材料
1、炉体外壳用4mmA3钢板滚筒焊接制作，炉口法兰板用10 mm钢板，炉底用10#槽钢加固焊接。炉盖为圆弧封头式结构，杠杆手压式启闭，可360度旋转移动，操作方便。
2、炉膛内部采用轻质高铝砖砌成圆形炉膛、炉口用硬质高铝砖缩、炉底用轻质保温砖砌炉。
3、炉膛和炉壁之间填充高温优质硅酸铝耐火纤维保温材料保温，保温层厚200mm。
4、加热元件绕成螺旋状均匀地分布在圆形炉膛周围，安装于炉膛内的托丝砖上，加热元件在没有溅到铝液的情况下寿命为1.5～2年。
五、电气控制部分
1、电器控制柜为立式***电控柜采用支架摆放，尺寸约为：宽700×高600×厚250mm。
2、采用2块微电脑数显智能仪表自动控温加热、一块用于主控加热、一块用于监控超温保护。
3、工作中设有3相工作电流、电压显示，同时设有漏液、超温报警等控制功能。
4、加热元件控制:采用电子触发、SSR可控硅模块加热功率大小可调。具有节能省电、控温精度高的特点。
六、设备包括
◎ 100KG熔炼炉体壹台。
◎ 电气控制柜壹台。
◎ 100KG石墨碳化硅坩埚壹个。
◎ 设备资料及电路图各壹份。
◎ 炉膛测温热电偶壹个；
◎ 坩埚内铝溶液测温直角热电偶与保护套各壹件；
