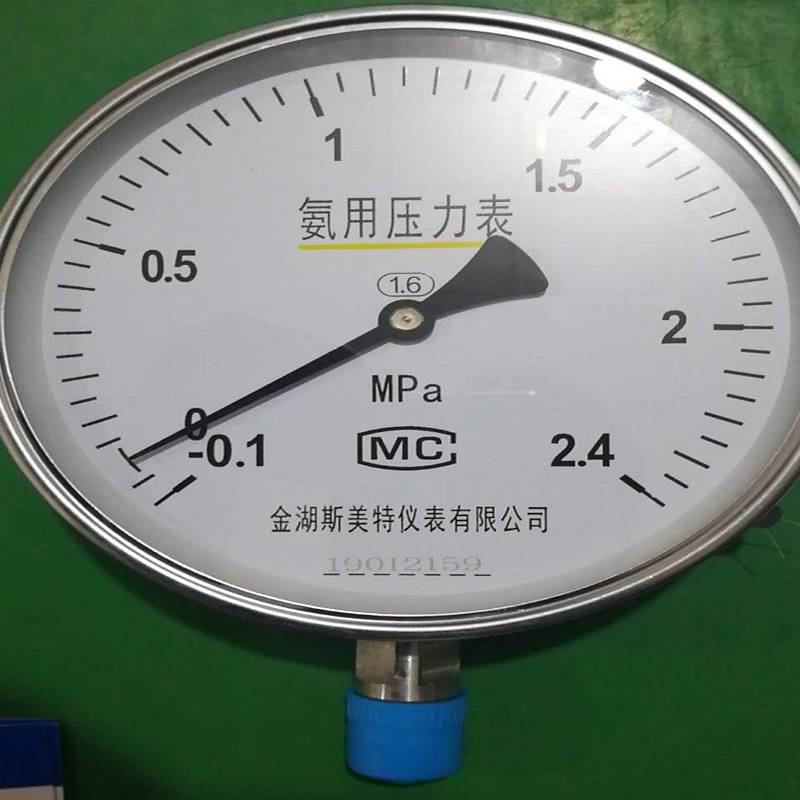

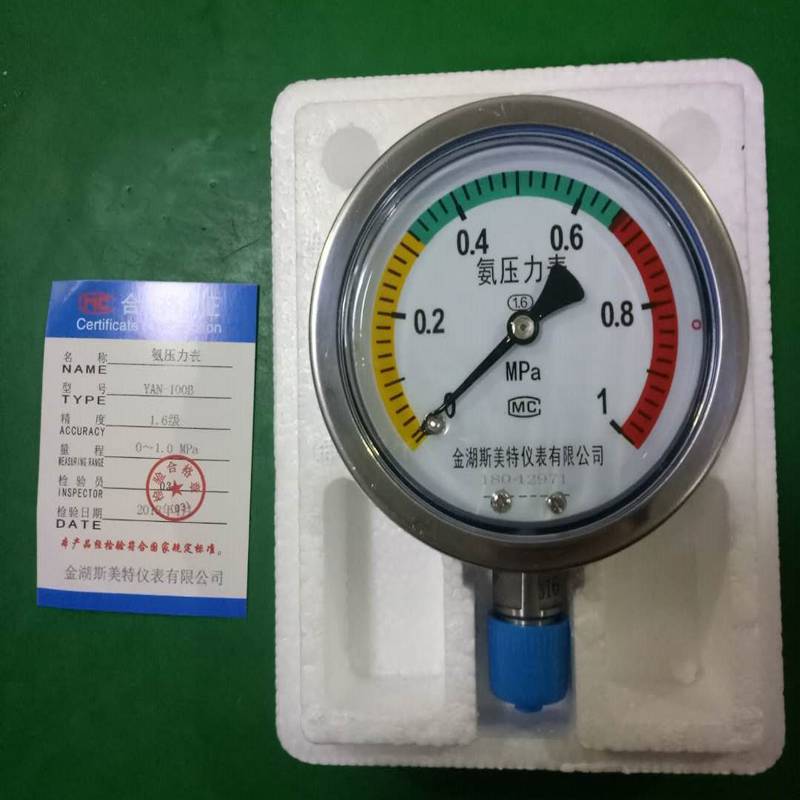

耐氨压力表 YA-100 0-2.5MPa M20*1.5由导压系统(包括接头、弹簧管等)、齿轮传动机构、指示装置和外壳组成。全部零件均采用不锈钢材料制成。当弹簧管在被测介质的压力作用下其管端产生相应的弹性变形经齿轮传动机构放大由指示装置将被测压力值在度盘上指示出来。仪表外壳为密封型结构能有效地保护内部机件免受环境影响和污秽的***。同时通过对表壳内充油能够抗被测介质压力的脉动和工作环境剧烈震动的影响兼顾了耐腐蚀及抗震性能。
耐氨压力表 YA-100 0-2.5MPa M20*1.5结构原理
仪表由导压系统(包括接头、弹簧管等)、传动机构、指示装置和外壳组成。
当被测介质作用于弹簧管时其管端产生相应的弹性变形一位移经传动机构放大后由指示装置在度盘上把被测压力指示出来。

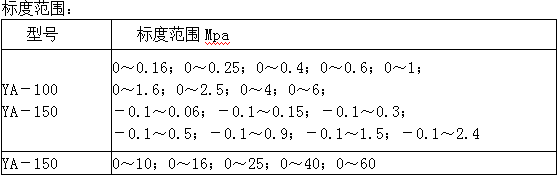

主要技术指标
***度等级：2.5；1.5
使用环境条件：－40～70℃，相对湿度不大于90%
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
重量：0.6kg（YA-100）
0.9kg（YA-150）
