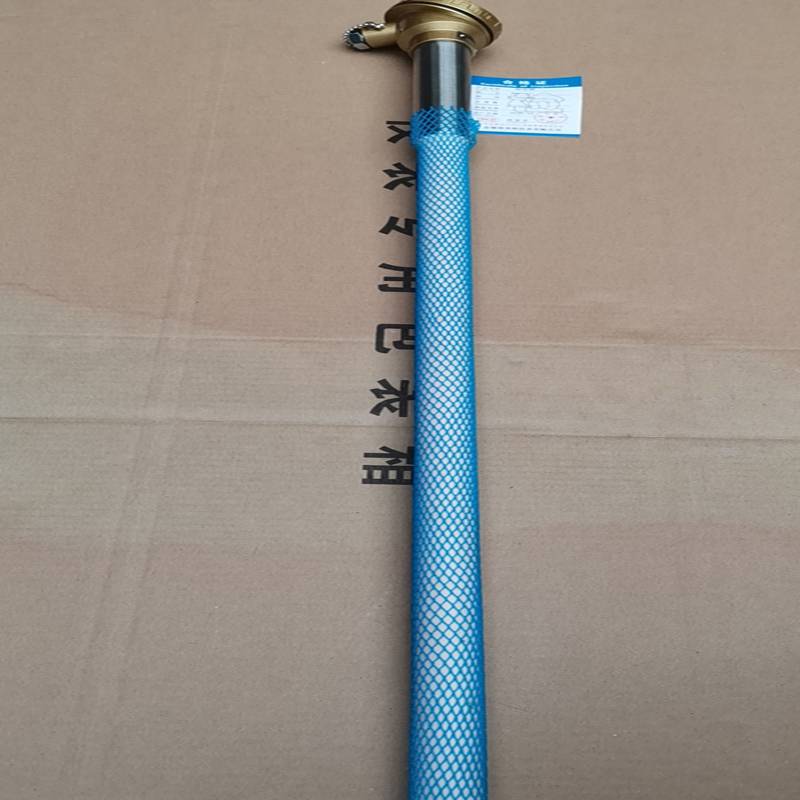

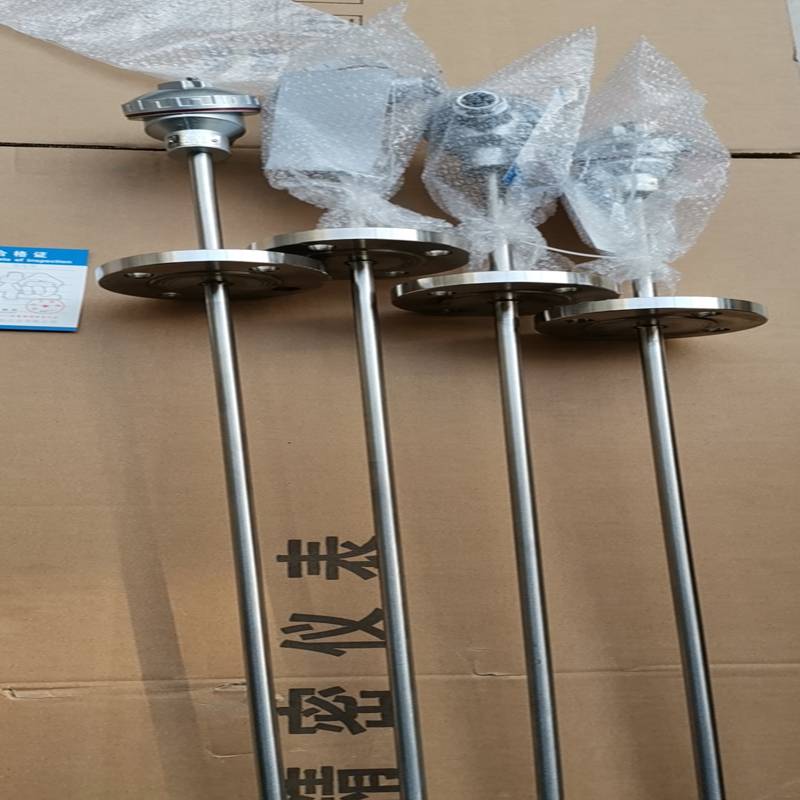

热电偶 WRP-430 GH3039 25mm l=600mm L=750mm是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因现场实际需要而外形不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
热电偶 WRP-430 GH3039 25mm l=600mm L=750mm技术特性
1、S型热电偶正极(SP)的名义化学成分为铂铑合金，其中含铑为10%、含铂为90%，负极(SN)为纯铂。
2、S型热电偶长期测温范围在800-1300℃左右，此时测量的精度高，铂铑-10铂热电偶的使用寿命长(铂铑热电偶在800℃以下测温准确度不高，而长期使用温度在1300℃以上极易导致***热电偶损坏)。
3、***热电偶偶丝直径***标准为Ф0.5mm，允许偏差-0.015mm。S型热电偶丝材直径低于Ф0.5mm时对测温和精度都不影响，只是严重缩短***热电偶使用寿命，***热电偶价格也大幅降低。

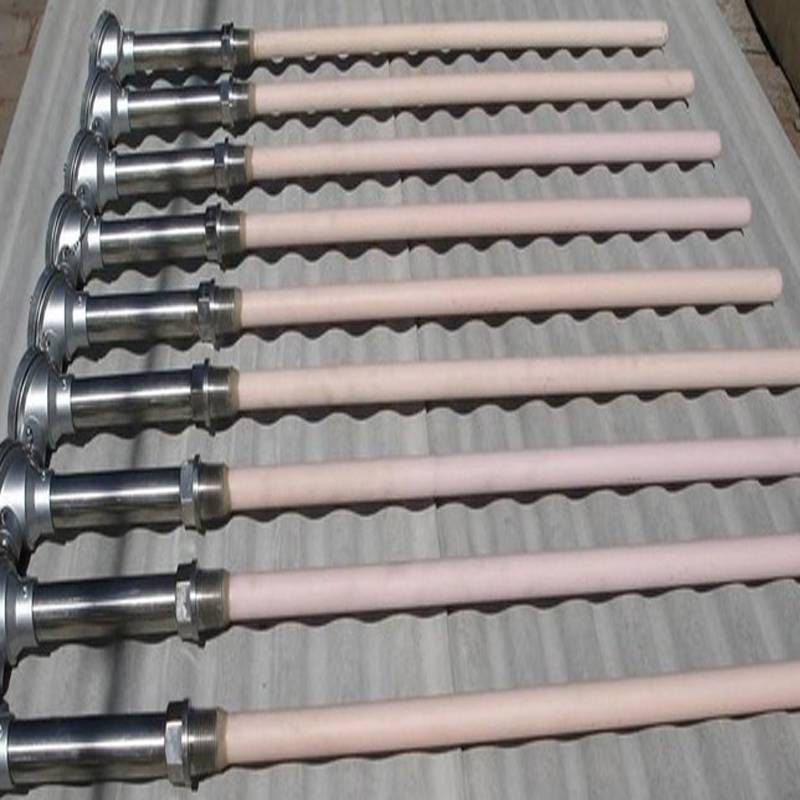

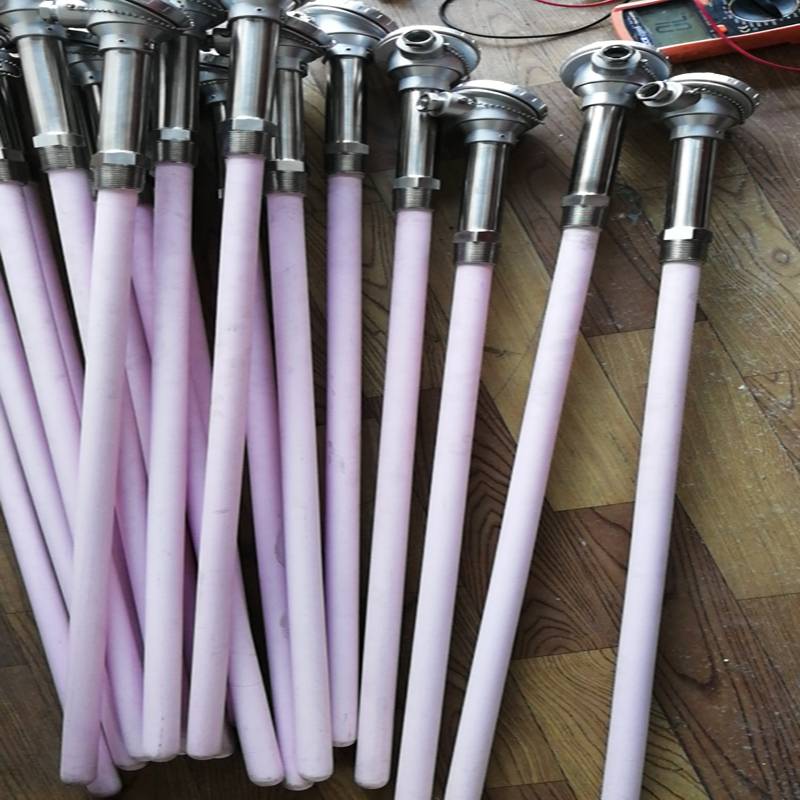

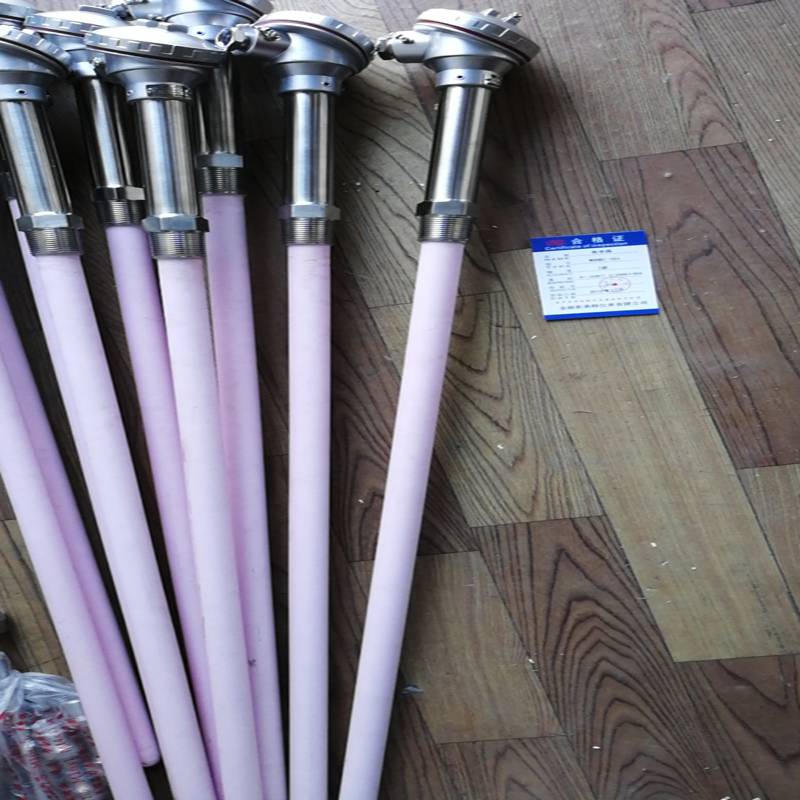

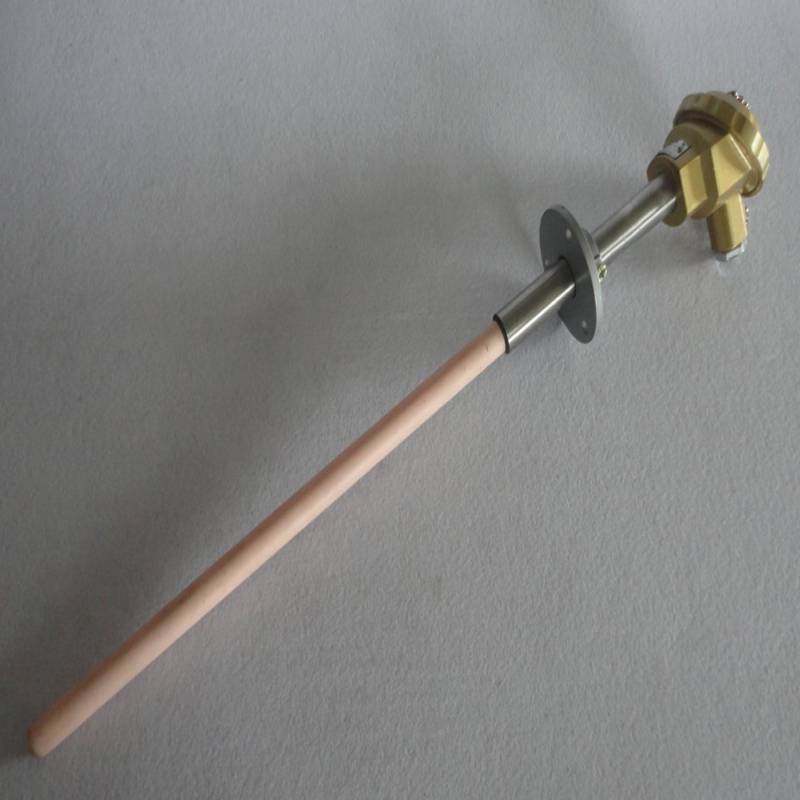

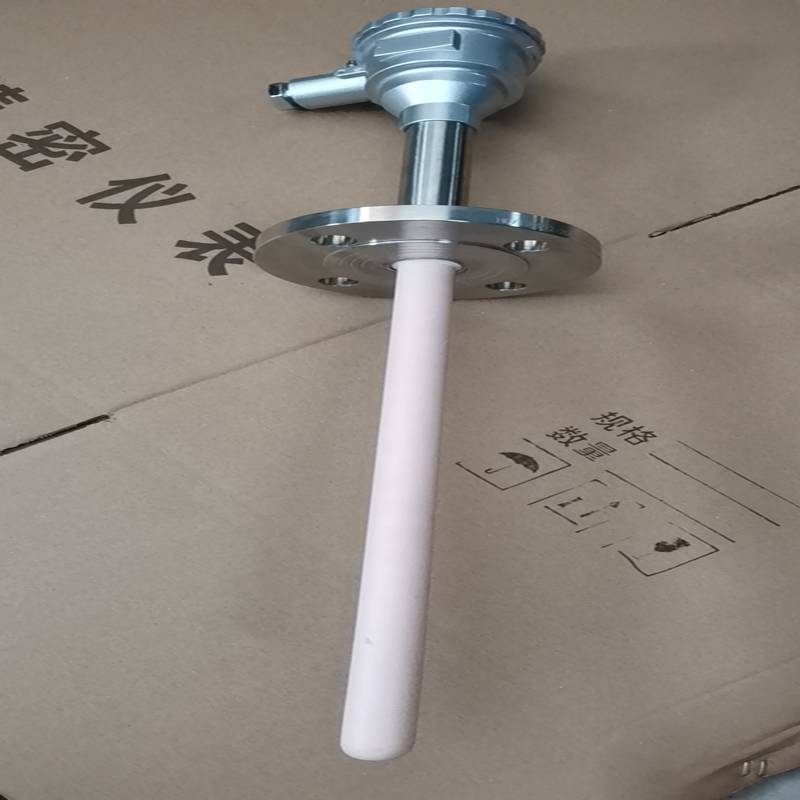

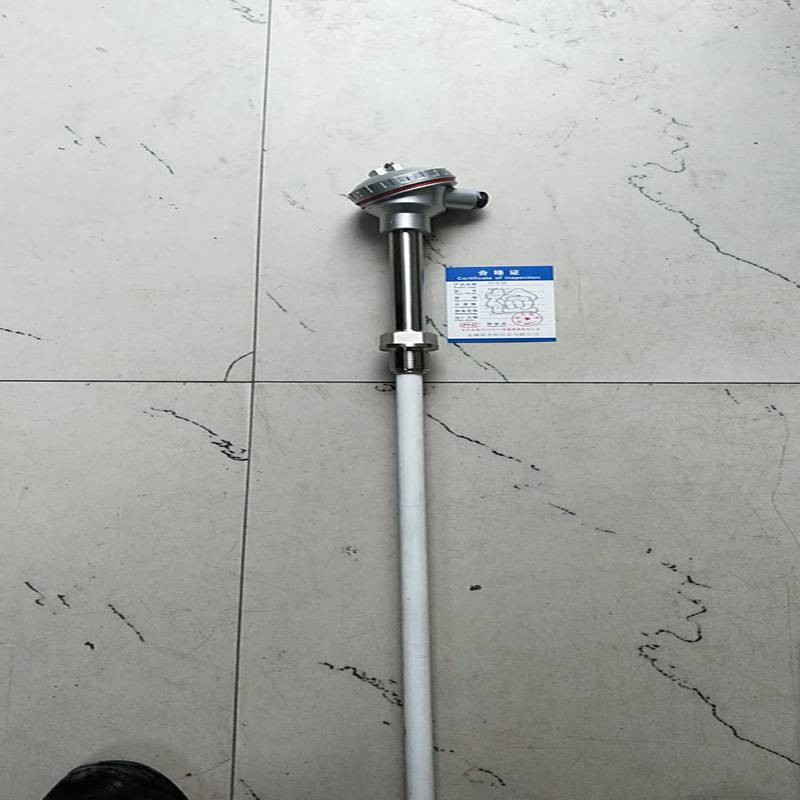

4、S型热电偶偶丝对污染非常敏感，被污染后丝材会变脆，极易断裂。铂铑热电偶一般选用非金属热电偶保护管做外护管。装配式铂铑热电偶保护管通常有高铝管、刚玉管、3YC52钢管、GH30和GH3039钢管等。如果使用高温合金金属管做热电偶保护管，热电偶内部好使用测量端封口的高铝或刚玉管做内保护管，防止***热电偶偶丝被污染脆化，以便延长热电偶使用时间，降低使用成本。
5、在更换已损坏铂铑热电偶时不能直接将冷态的铂铑热电偶直接插入滚烫的炉膛内，这样因骤冷或骤热应会导致铂铑热电偶保护管断裂。方法为热电偶预热后插入或随停炉时安装热电偶，让其炉子随逐渐升温。
6、S型热电偶与显示仪表或系统连接时必须使用Sc热电偶补偿导线。
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不***。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶***小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
