山东百一导轨式路面刻纹机厂家 全自动桁架刻纹机供应
一、用途说明：
悬轨式路面刻纹机是一种用于新、旧混凝土路面刻制防滑纹的机械，当混凝土强度达到一定强度时，即可使用本机刻制防滑纹。
本机通过主动力源带动刀排高速旋转，利用两组刀排切割路面以达到刻纹的目的。刀排上可以配置不同数量和规格的刀片以达到不同用户的使用要求。不工作时通过抬刀杠杆使刀片脱离地面。本机轨道的直线度可调，刻纹的直线度可以得到保证，同时使用本机路面横向刻纹一次性完成无需调头操作，无需另设托架。本机设计了仿形支撑轮刻纹深度基本不受路面平整度的影响，整齐美观。本机使用两组刀排同时工作，施工效率明显提高。使用本机，机械化操作，减少了人为因素的影响，保证刻纹质量。
结构及工作原理：

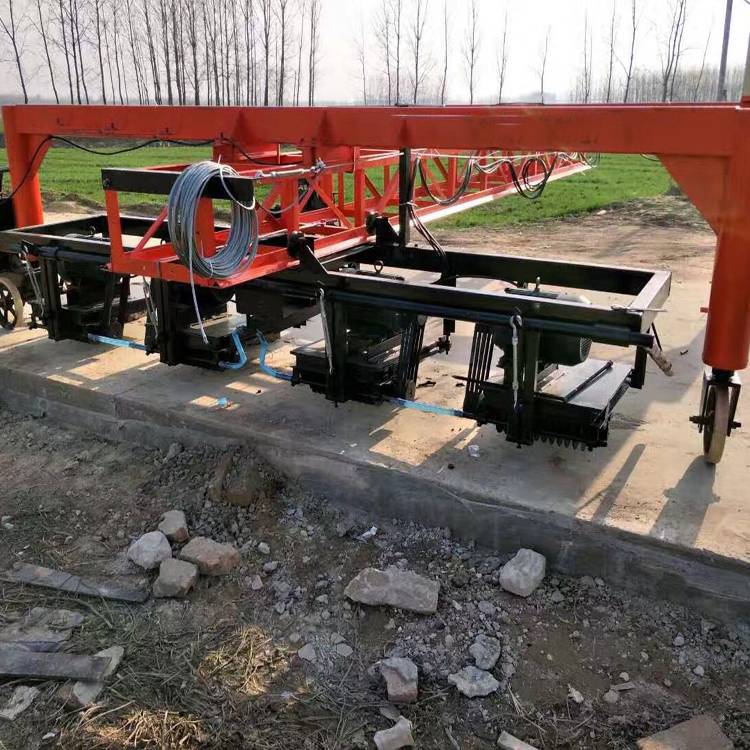

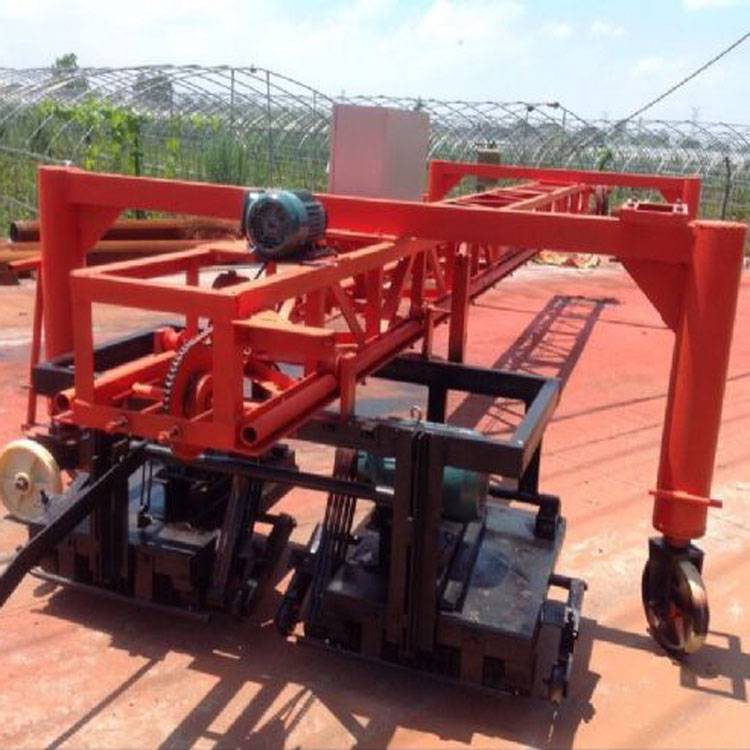

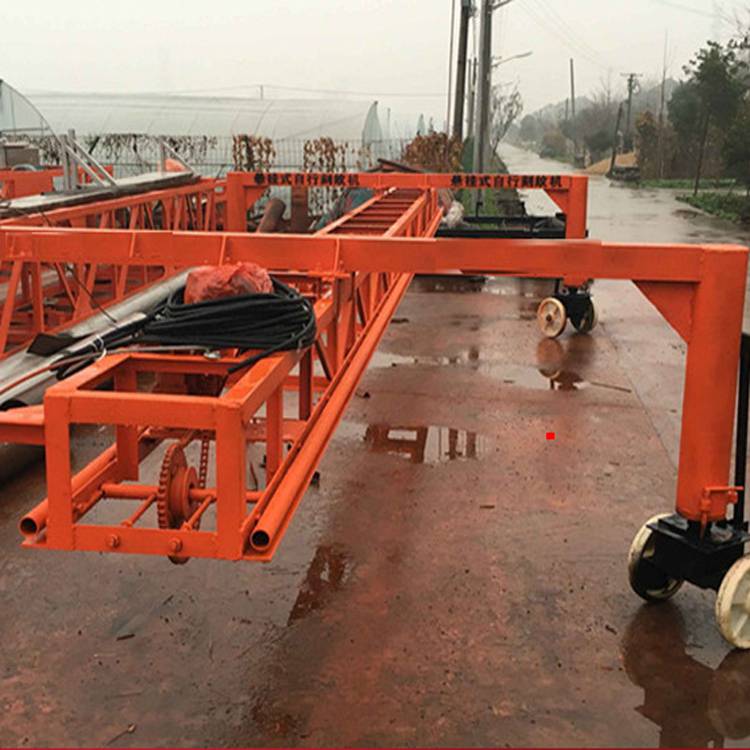

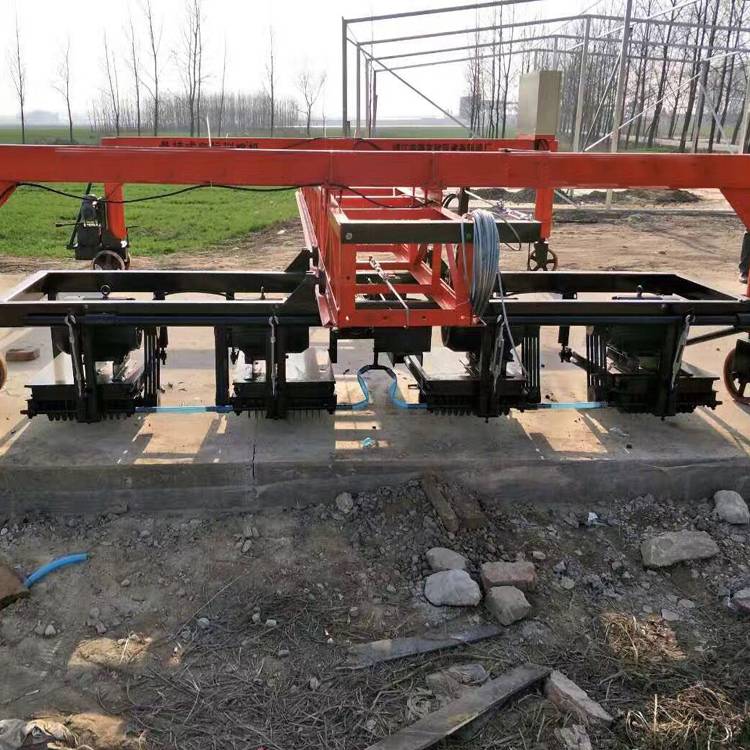

本机由桁架、工作小车、刻纹装置、牵引、行走、供水、电器控制等部分组成，如结构示意图所示。桁架上设有空间位置可以调整的导轨（18），调整螺栓（28）（29）可使左右导轨相互平行且与地面平行，工作小车（22）通过悬挂轮（9）悬挂在导轨上，保证刻纹的直线度、深度。

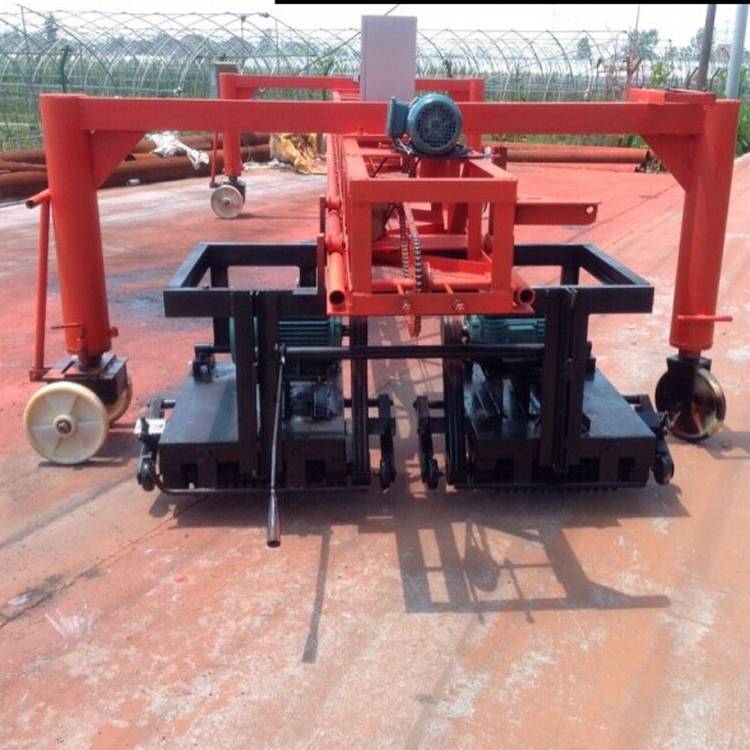

在工作小车上并排安装两套刻纹装置，每套刻纹装置上配置一组刻纹刀排（31），刀排两端分别装有刻纹深度仿形支撑轮（35），能地调整刻纹的深度，在平整度不理想的路面上，同样能制作出美观的防滑纹。工作小车通过钢丝绳（12），驱动轮组（1）、减速器（3）、变速带轮（4）、电机（5）等组成的牵引机构驱动，设有三档速度，适用于选用不同质量的刀片，在不同强度的混凝土上刻制不同深度的防滑纹。
机腿（17）装有万向行走轮，可使整机移动很方便。刀片冷却水可由增压泵供给，减少刀片消耗，并可冲洗路面刻纹产生的灰浆。
技术参数：
全自动桁架双副刻纹机参数：
型号：BY-1.2M
电机功率：11KW*2（根据桁架长度电机变大）
电压：380V（可配发电机40-50千瓦）
行走电机：0.75KW*2（铜芯电机）
全自动刻纹片行走电机：0.55KW 刀片间距：2.8-3cm
刻纹深3-5mm（可调）
夹板间距：15公分（可根据客户要求定做）
刀片数量：18*2（可根据客户要求定做）
刀片直径：150mm
刀片厚度：3.2mm
刀片使用寿命：1-1.5万坪左右
工作效率：2-3千平方/8小时
刻纹宽度：1.2米（可根据客户要求定做）
整机结构：三角铁钢架结构
