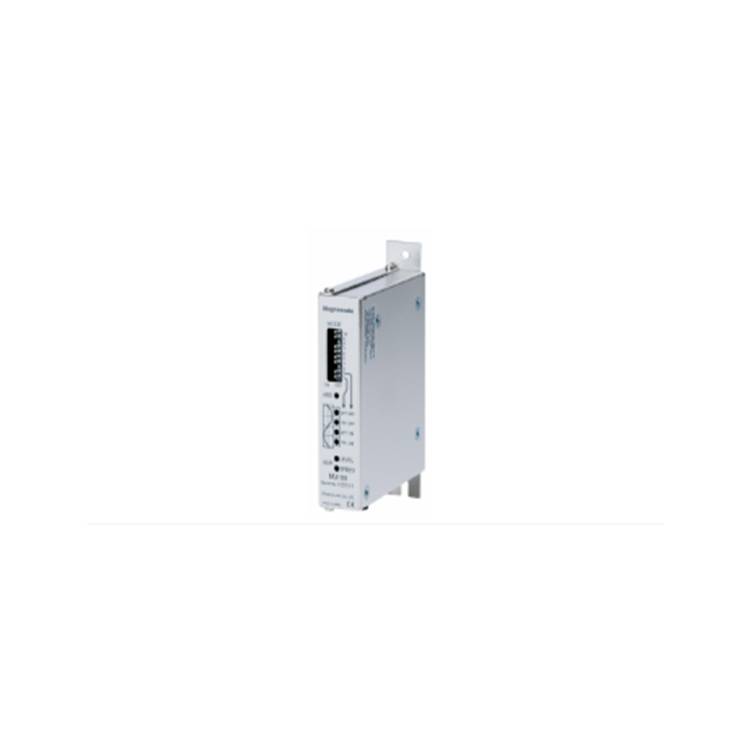

作为工业机械用而设计的1轴1筐体型接口、数字标尺专用型
从40分割到***多1000分割
通过与另售的数字标尺头单元PL25及标尺单元SL110/130（基本波长=5mm）、PL60及标尺单元SL331（基本波长=2mm）组合，输出分辨率为2µm～125µm的A/B相信号
电源电压MJ100:5V（4.5～6V）、MJ110:12～30V（11～31V）
J100还同时输出以数字标尺的再生波长（PL25=5mm、PL60=2mm）为1个周期的UVW相
| 型名 | MJ100 | MJ110 | |
| ***源***圧 | DC5V(4.5V～6V) | DC12V～30V(11V～31V) | |
| 消費***力 | 4W | 3W | |
| 出力インターフェース | ラインドライバ(***-422準拠) | オープンコレクタ(IOL=50mA max.) | |
| 出力 | A/B相・Z相・UVW相・アラーム | A/B相・Z相・アラーム | |
| 分割数 | 1000・960・800・512・500・480・400・256・240・200・128・120・100・80・64・40およびこの1/2(但し、同期原点仕様を満足しません) | ||
| 応答周波数 | 1000分割 | 6kHz:PL25接続時 1800m/min PL60接続時 720m/min | 600Hz:PL25接続時 180m/min PL60接続時 72m/min*1 |
| 500分割 | 15kHz:PL25接続時 4500m/min PL60接続時 1800m/min | 1.5kHz:PL25接続時 450m/min PL60接続時 180m/min*1 | |
| 200分割 | 42kHz:PL25接続時 12600m/min PL60接続時 5000m/min | 4.2kHz:PL25接続時 1260m/min PL60接続時 500m/min*1 | |
| 120分割 | 70kHz:PL25接続時 21000m/min PL60接続時 8400m/min | 7.4kHz:PL25接続時 2220m/min PL60接続時 888m/min*1 | |
| ***小位相差 | 100ns | 1μs | |
| アラーム*2 | 速度アラーム(***小位相差時間または応答周波数)、レベルアラーム(0.4Vp-p以下)、***小アラーム時間約400ms | ||
| システム立上り時間 | ***源立上り後0.5秒以下 | ||
| 接続対象スケール | PL25またはPL60 | ||
| 使用温度範囲 | 0℃～45℃ | ||
| 保存温度範囲 | -20℃～60℃ | ||
| 外形寸法 | 138×93×26(mm) 突起物含む | ||
| 質量 | 350 g | ||
| 付属品 | 取扱説明書・出力コ***クタ・コ***クタキャ***プ・取付け***ジ・フェアライトコア | ||
| 別売アクセサリ | SET-P16-1(外部原点用)スケール延長ケーブル・外部原点延長ケーブル・ケーブル付***出力コ***クタ |
