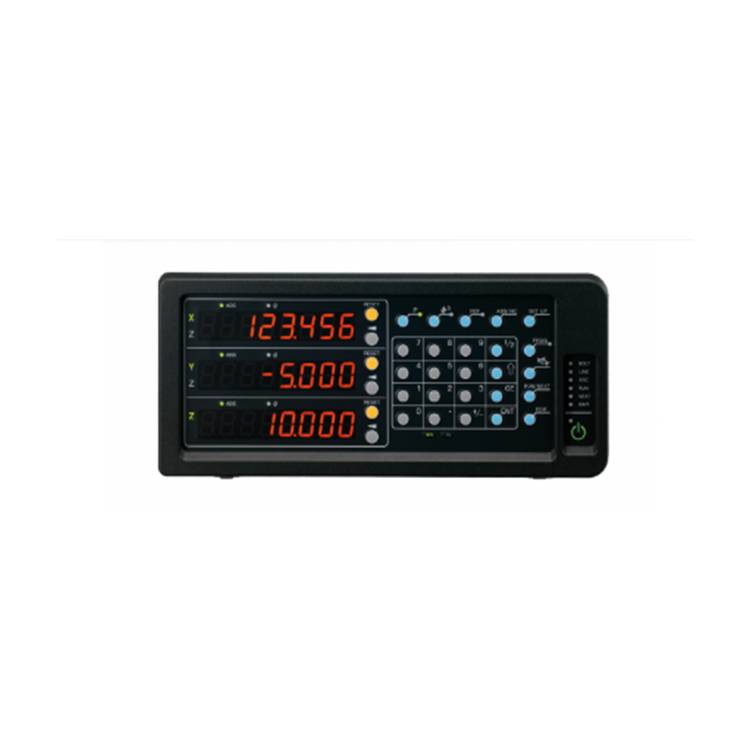

一种高性能显示单元，可灵活应对紧凑尺寸、多种现场使用。
搭载铣床和车床（仅限LH71A-3）的功能
***小显示量切换
区间误差修正
数据保存
重置/预设
测长单元原点检测
程序功能
多基准点
缩放
铣床规格（螺栓孔圆/简易R加工/线孔）
车床规格（刀具坐标/加法功能）
电源需要单独销售的AC适配器（PSC21A）。
| 型名 | LH71A-1 | LH71A-2 | LH71A-3 |
| 表示 | 7 桁および負数を表示、色：アンバー | ||
| 接続可能な測長ユニ***ト | GB-ER, PL20C (直接接続) / DG-B (別売の変換アダプタが必要) | ||
| 測長ユニ***ト入力分解能 | 標準： 0.1 μm, 0.5 μm, 1 μm, 5 μm, 10 μm, 1 s, 10 s, 1 min, 10 min 拡張： 100 μm, 50 μm, 25 μm, 20 μm, 2 μm, 0.05 μm, 1度 が追加可能です。 | ||
| 表示分解能 | 測長ユニ***ト入力分解能以上およびその倍表示 (角度表示を除く) | ||
| 入力信号 | A/B相信号、Z信号 (***-422 準拠) | ||
| ***小入力位相差 | 100 ns | ||
| 量子化誤差 | ±1 カウント | ||
| アラーム表示 | 測長ユニ***ト未接続、速度超過、表示量超過、***源遮断、保存データエラー | ||
| リセ***ト | キースイ***チ操作、および外部リセ***トによりリセ***ト | ||
| プリセ***ト | 3種類の数値を保存/呼出し可能 | ||
| 原点検出***能 | 測長ユニ***トの原点を検出、基準点の再現が可能 (原点付***測長ユニ***ト接続時) | ||
| データ保存 | ***源OFF時の表示値および各種設定値を保存 | ||
| リニア補正 | 測長ユニ***トのカウント値に対し、一定量の補正をかけます。 補正量 標準：±600 um/m (拡張：±1000 um/m) | ||
| 区間誤差補正 | 原点付***測長ユニ***トの移動範囲を32分割し、各部分で誤差補正が可能 補正値：±600 um (各部分にて) | ||
| スケーリング | 倍率：0.100000 ～ 9.999999 | ||
| プログラム |
| ||
| 角度表示 | デジルーラを円弧面に貼り付け、直径とデジルーラの分解能を入力すると角度として表示可能 | ||
| スリープ | 一定時間操作されない場合、表示を消します。(時間は設定可能) | ||
| ***源 | DC 12 V 定格0.75 A 1 A AC 100 V – 240 V ±10% (別売ACアダプタPSC-21使用時) | ||
| 消費***力 | 32 VA (AC***源に接続した場合) | ||
| 動作温度範囲 | 0 ～ 40°C (結露な***こと) | ||
| 保存温度範囲 | －20 ～ 60°C (結露な***こと) | ||
| 質量 | 約1.5 kg |
| 型名 | LH71A-1 | LH71A-2 | LH71A-3 |
| 表示軸 | 1軸 | 2軸 | 3軸 |
| マルチ基準点 | 150 | ||
| ボルトホールサークル | – | 指定した直径の円周上に等間隔の穴をあけるための座標を表示 | |
| 簡易R加工 | – | 簡易R加工点の座標を表示 | |
| ラインホール | – | 指定した直***上に等間隔の穴をあけるための座標を表示 | |
| タ***チセンサ | タ***チセンサ(別売)と組み合わせて基準面出しなどが可能。1. ホールド***能 2. ロード***能 3. センタ出し***能 |
