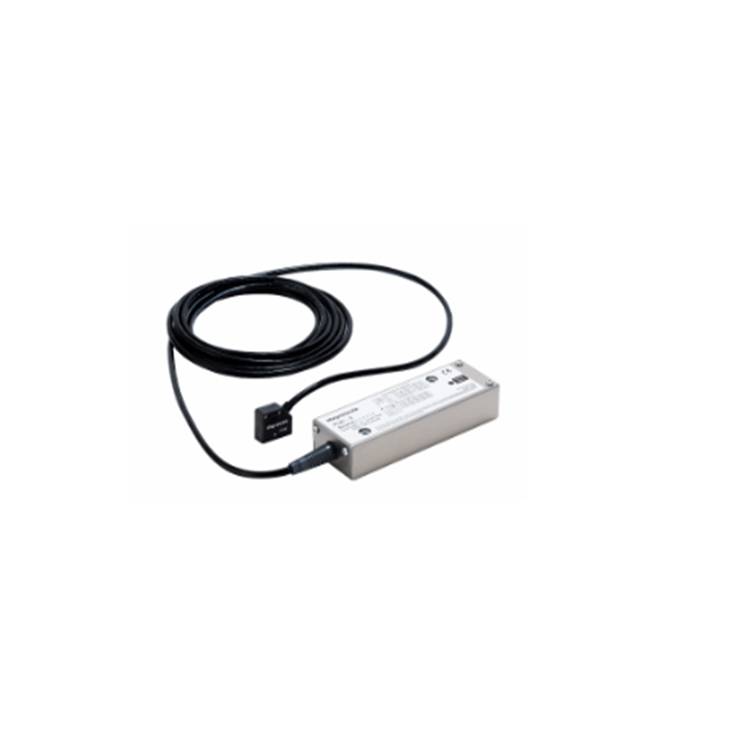

小型形状
自动位置控制用接口
快速响应：300m/min
分辨率：10µm、20µm、25µm、50µm、100µm
主要用途：布局机、木工机、切割/剪切机、机床自动***控制
| 型名 | PL81 | PL82 | ||||||||
| -3 | -5 | -7 | -A | -B | -3 | -5 | -7 | -A | -B | |
| ヘ***ドケーブル長 | 3 | 5 | 7 | 10 | 15 | 3 | 5 | 7 | 10 | 15 |
| 質量(g) | 640 | 720 | 800 | 910 | 1050 | 640 | 720 | 800 | 910 | 1050 |
| 精度(20℃) | (50+10L/1000)μm(L:有効長mm)(SL110/130との組合せによる) | |||||||||
| 分解能 | 10、20、25、50、100μm | |||||||||
| アラームの表示 | LEDランプがオレンジ色に変色(正常動作時:グリーン) | |||||||||
| クリアランス | Max.1.5mm | |||||||||
| 応答速度 | 300m/min | |||||||||
| 出力回路 | 定格***圧:40V、定格***流:100mA | ***圧差動ラインドライバ MC34C87(相当品) | ||||||||
| ***流***圧 | DC10～30V | D***.75-5.25V | ||||||||
| 消費***流 | Max.70mA(2.1W) | Max.300mA(1.5W) | ||||||||
| 保護等級 | IP67相当(ヘ***ド部のみ。インターポレータ部は、保護構造になっていません) | |||||||||
| 使用温度範囲 | 0℃～+45℃ | |||||||||
| 保存温度範囲 | -20℃～+50℃ |
