与SL700组合检测直线上的位置及移动距离，输出A/B相信号
头部和标尺为非接触型
因为是磁性检测方式，所以对污垢、油等很强，而且对振动、冲击也很强
可根据用途进行各种选择

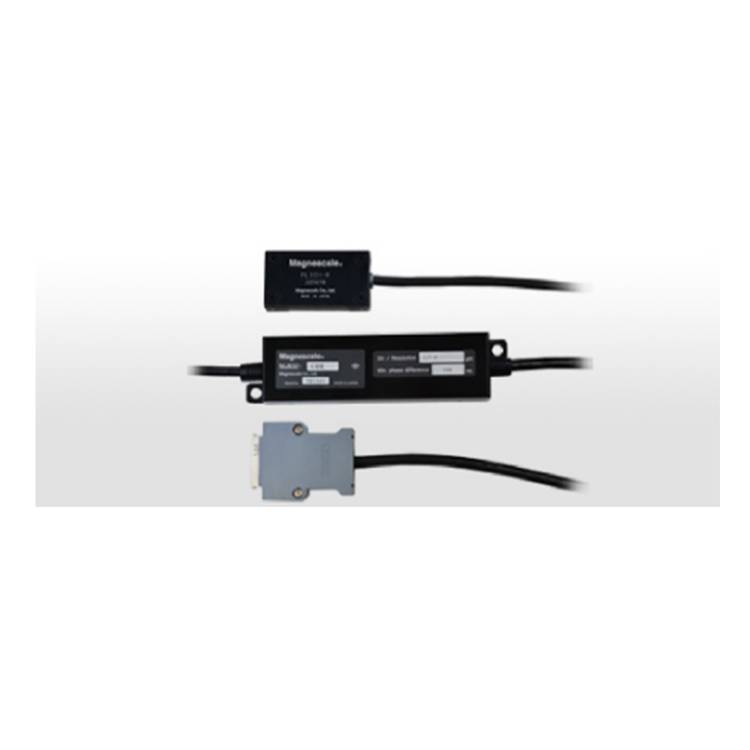

SL700用头电缆单元PL101和A/B相输出接口MJ632组
| ヘ***ドユニ***ト | PL101-RA | PL101-RHA |
| インタポレータ | MJ632-*** | |
| 保護等級 | IP50相当 | IP67相当(コ***クタ部除く) |
| 原点出力 | 有り(原点付スケール使用時) | |
| 分解能 | 0.2～10μm (型式による選択 *2) | |
| 精度(20℃) | ±10L μm *L≦3000 mm ; ±(10L +2.5N) μm *L≦3000 mm *Lは有効長、Nは長さに応じた整数。 LとNの関係はSL700スペ***ク表をご参照く***さい。 | |
| クリアランス*1 | 0.35±0.1mm | |
| オフセ***ト | ±0.2mm | |
| 姿勢変化 | ピ***チ*1 | ±0.1° |
| ヨー*1 | ±0.2° | |
| ロール*1 | ±0.2° | |
| 出力信号 | A/B相、原点信号、アラーム | |
| ***源***圧 | DC 5V±5% | |
| 消費***力 | Max.1.0w | |
| 応答速度 | 分解能とA/B相***小位相差の組合せによる *3 | |
| ヘ***ドケーブル長 | 300mm | 3000mm |
| ヘ***ド質量 | 60 g | 150g |
| 使用温度範囲 | 0℃～+45℃ | |
| 保存温度範囲 | -20℃～+50℃ | |
| ヘ***ドインタポレータ間延長ケーブル(別売) | CK-T12:1m CK-T13:3m CK-T14:5m CK-T15:10m |
