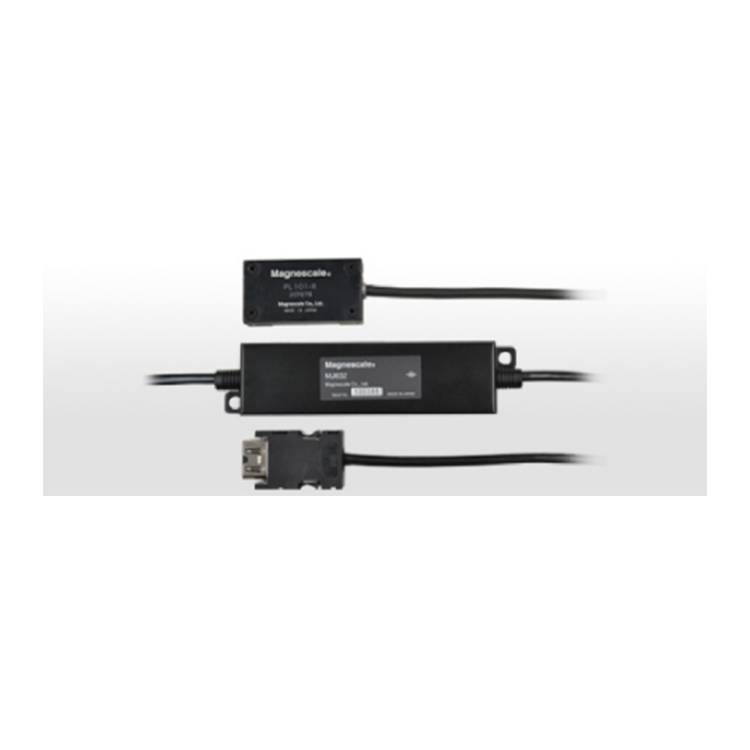

SL700用头电缆单元PL101和与各公司串行协议对应的接口的组
与SL700组合检测直线上的位置及移动距离,通过三菱电机(株)、安川电机、松下(株)的串行通信输出数据
头部和标尺为非接触型
因为是磁性检测方式,所以对污垢、油等很强,而且对振动、冲击也很强
可根据用途进行各种选择
型名 | PL101-RM | PL101-RHM | PL101-RY | PL101-RHY | PL101-RP | PL101-RHP |
ヘ***ドユニ***ト | PL101-R | PL101-RH | PL101-R | PL101-RH | PL101-R | PL101-RH |
保護等級(ヘ***ドユニ***ト) | IP50相当 | IP67相当 | IP50相当 | IP67相当 | IP50相当 | IP67相当 |
原点 | 有り | |||||
分解能(分割数) | 0.1μm(1/8000) | 1/8192 | 0.1μm(1/8000) | |||
精度(20℃) | ±10L μm *L≦3000 mm ; ±(10L +2.5N) μm *L≦3000 mm *Lは有効長、Nは長さに応じた整数。 LとNの関係はSL700スペ***ク表をご参照く***さい。 | |||||
クリアランス*1 | 0.35±0.1mm | |||||
オフセ***ト | ±0.2mm | |||||
姿勢変化 | ピ***チ*1 | ±0.1° | ||||
ヨー*1 | ±0.2° | |||||
ロール*1 | ±0.2° | |||||
通信プロトコル | 三菱******(株) | (株)安川****** | パナソニ***ク(株) | |||
***源***圧 | DC 5V±5% | |||||
消費***力 | Max.1.0w | |||||
応答速度 | 10 m/s | |||||
ヘ***ドケーブル長 | 300mm | 3000mm | ||||
ヘ***ド質量 | 60 g | 150g | ||||
使用温度範囲 | 0℃~+45℃ | |||||
保存温度範囲 | -20℃~+50℃ | |||||
ヘ***ド、インタポレータ間延長ケーブル(別売) | CK-T12:1m CK-T13:3m CK-T14:5m CK-T15:10m | |||||
インタポレータ、サーボアンプ間延長ケーブル(別売り) | CE33-1: 1m CE33-3: 3m CE33-5: 5m CE33-10: 10m CE33-15: 15m CE33-20: 20m | CE32-1: 1m CE32-3: 3m CE32-5: 5m CE32-10: 10m CE32-15: 15m CE32-20: 20m |
