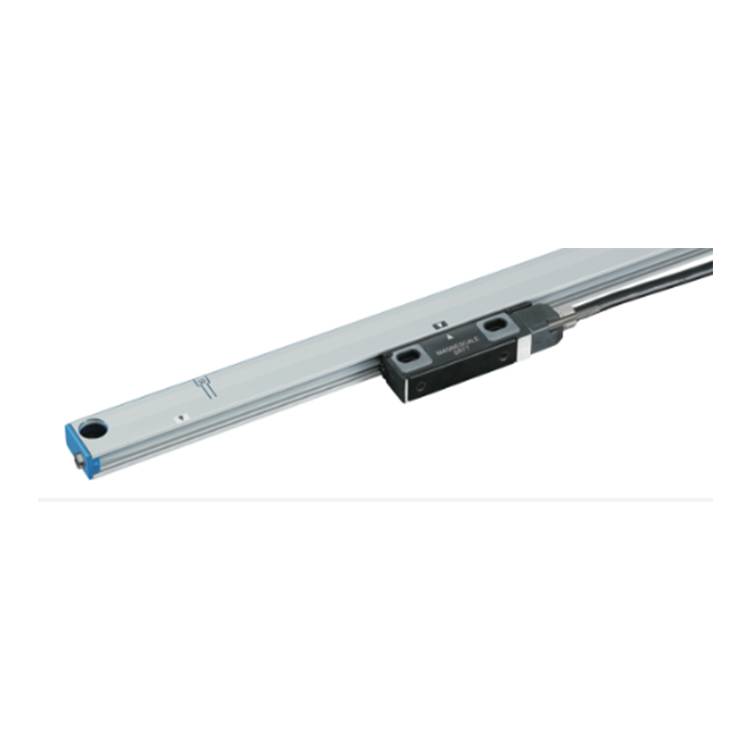

是除了出色的耐久性之外又加上，实现了更高精度化，高速响应化的高刚性磁性式数据尺。
分解能:0.01 µm
精度 (20°C): (3+3L/1,000) µm p-p、(5+5L/1,000) µm p-p［L:有効長］
有効長 (L): 140 mm～3,040 mm
応答速度: 200 m/min
対応プロトコル:ファナ***ク(株)*、三菱******(株)*、パナソニ***ク(株)、(株)安川******
| 主な仕様 | |
|---|---|
| 型名 | SR87 |
| 有効長 (L) | 140 mm～3040 mm(24種類) 140, 240, 340, 440, 540, 640, 740, 840, 940, 1040, 1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 2040, 2240, 2440, 2640, 2840, 3040 mm |
| ***膨張係数 | 12±1 × 10-6 / °C |
| 出力信号 | アブソリュートシリアル双方向信号 ***-485準拠 |
| 精度 (20°C) | (3+3L/1,000) µm p-p または(5+5L/1,000) µm p-p L:有効長 (mm) |
| 分解能 | 0.01/0.05/0.1/0.5/1 µmから選択 (工場出荷時設定) |
| 原点位置 | 測定長***(標準) |
| ***源***圧 | DC 4.75 V－5.25 V (ケーブル接続端にて) |
| 消費***流 | 200 mA (120 Ω終端時)以下 |
| 突入***流 | 2 A以下 (***源立ち上がり時間：10 ms) |
| 応答速度 | 200 m/min (任意の分解能設定にて) |
| 耐振動 | 250 m/s2 (50 Hz～2 kHz) |
| 耐衝撃 | 450 m/s2 (11 ms) |
| 保護等級 | IP54(エアパージ***)、IP65(エアパージ有) |
| その他の保護 | 過酷な環境下ではオイル・ルブリカントも可能です |
| ***源保護 | ***源逆接続・過***圧印加などの異常時、内部ヒューズが断となり供給***源や配***を保護します |
| 安全規格 | FCC Part15 Subpart B Class A および ICES-003 Class A Digital Device および EN55011 Gp1 Class A, EN61000-6-2、安全規格対象外 (DC 60 V以下) |
| 使用温度範囲 (°C) | 0°C～+50°C |
| 保存温度範囲 (°C) | -20°C～+55°C |
| 質量 | 約1.24 kg + 4 kg/m |
| 摺動抵抗 | 1 N以下 |
| ケーブル 主な仕様 |
|---|
※上記以外のケーブルに関してはお問い合わせく***さい。 記載内容は予告なしに変更する場合があります。 |
