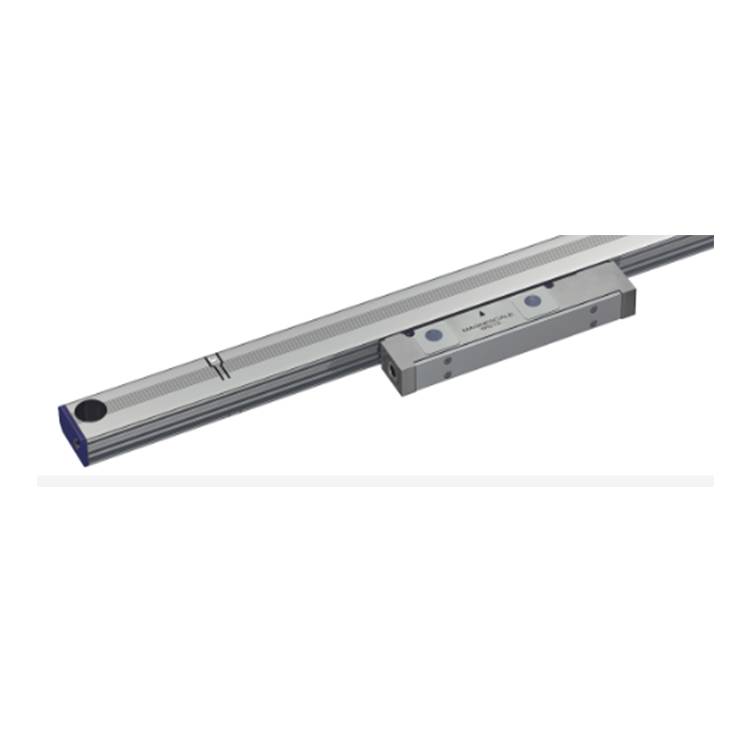

因为是细长型，所以可以安装在狭窄的空间里
由于是磁性方式，在结露、油等恶劣环境下也可以使用
不通过中继放大器，可直接连接各公司控制器
线膨胀系数与铁相同
对应协议：法纳克（株）、三菱电机（株）、SIEMENS AG
| 主な仕様 | |||
|---|---|---|---|
記載内容は予告なしに変更する場合があります。 | |||
| 型名 | SR27A-×××○□AX | SR27A-×××○□BX SR27A-×××○□DX | SR27A-×××○AZY |
| 有効長 (L:mm) | 70〜2,040 | ||
| ***膨張係数 | 12±１ × 10-6/°C | ||
| 精度 (20°Cにて) | (3+3L/1,000) µm p-p または(5+5L/1,000) µm p-p L：有効長 mm | ||
| 原点位置 | ***、または任意の 位置に指定可能 （工場出荷時設定） | ***固定 | 有効長左端から 左10 mm固定 |
| 出力信号 | アブソリュートシリアル双方向信号 ***-485準拠 | DRIVE-CLiQ準拠 | |
| 対応コントローラ | ファナ***ク（株） α/αiインターフェイス対応 | 三菱******（株） | SIEMENS AG |
| 分解能 | 0.005/0.01/ 0.05/0.1/0.5/1 µm から選択 (工場出荷時設定) | 0.005/0.01/ 0.05/0.1 µmから選択 (工場出荷時設定) | 0.005/ 0.01 µmから選択 (工場出荷時設定) |
| 応答速度 | 200 m/min | ||
| ***能安全 | ***能安全への対応については、 各社コントローラメーカに お問い合わせく***さい。 | EN ISO13849-1: 2008 Cat.3 EN 62061:2005/ IEC 61508:2010 EN61800-5-2:2007 | |
| 法規制対応 | FCC Part15 Subpart B Class A ICES-003 Class A Digital Device EN55011 Gp1 Class A, EN61000-6-2 | ||
| 使用温度範囲 | 0°C ～ +50°C | ||
| 保存温度範囲 | -20°C ～ +55°C | ||
| 耐振動 | 150 m/s2 (50 Hz～3,000 Hz) | ||
| 耐衝撃 | 350 m/s2 (11 ms) | ||
| 保護等級 | IP54 (エアパージ***し)、IP65 (エアパージ有り) | ||
| ***源***圧範囲 | DC +4.75～+5.25 V | DC +17～+30.8 V | |
| 消費***力 | 1.3 W以下 (4.75 V～5.25 V時) | 1.75 W以下 (17 V時) 1.9 W以下 (30.8 V時) | |
| 消費***流 | 250 mA (5 V時) (コントローラ接続状態にて) | 75 mA (24 V時) (コントローラ 接続状態にて) | |
| 質量 | 約0.39 kg+1.53 kg/m 以下 | ||
| 適合ケーブル (中継コ***クタ***しタイプ) ケーブル長 | CH23A-***NVF 13 m | CH23-***NVM 13 m | CH22-***N***Y 30 m |
| 適合ケーブル (中継コ***クタ有りタイプ) ケーブル長 | CH23-***NVK + CH23A-***NPFA 30 m | CH23-***NVK + CH23-***NPMA 30 m | CH22-***N***F + CH22-*** NSFY 30 m |
