1 概述

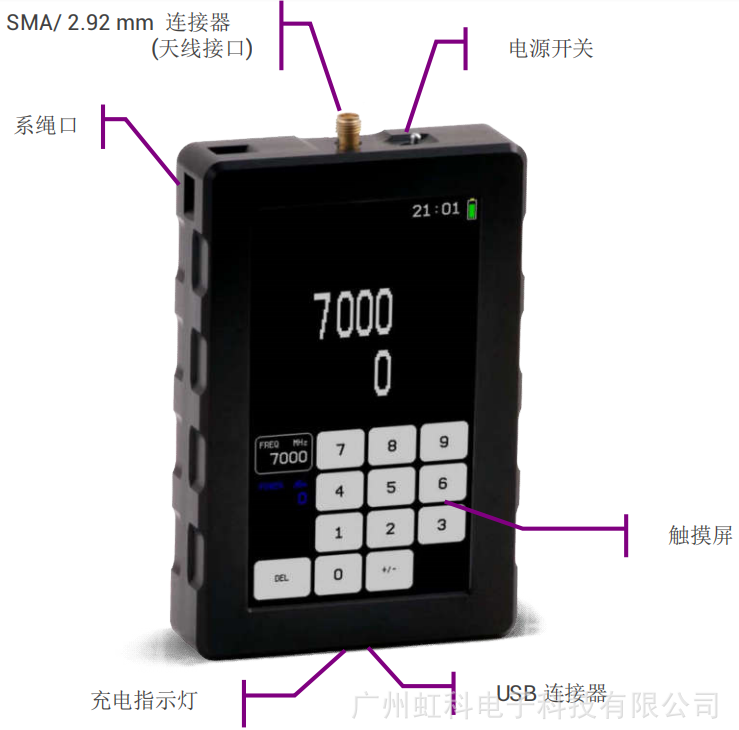

1.1 正视图

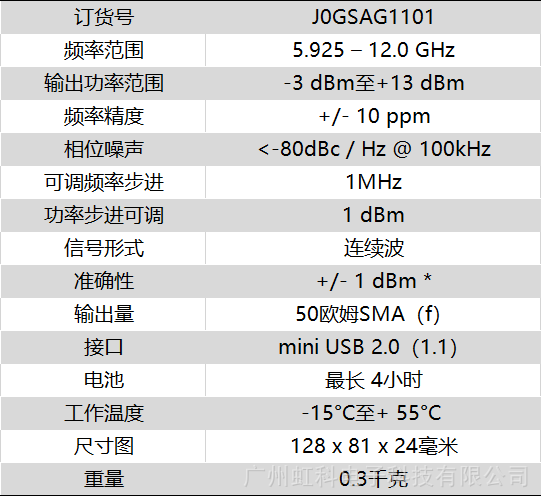

1.2 技术规格
*全频范围内输出功率都可以达值，比如J0SSAG14可以在24-40GHz全频范围内输出功率+5 dBm。
1.3 开箱

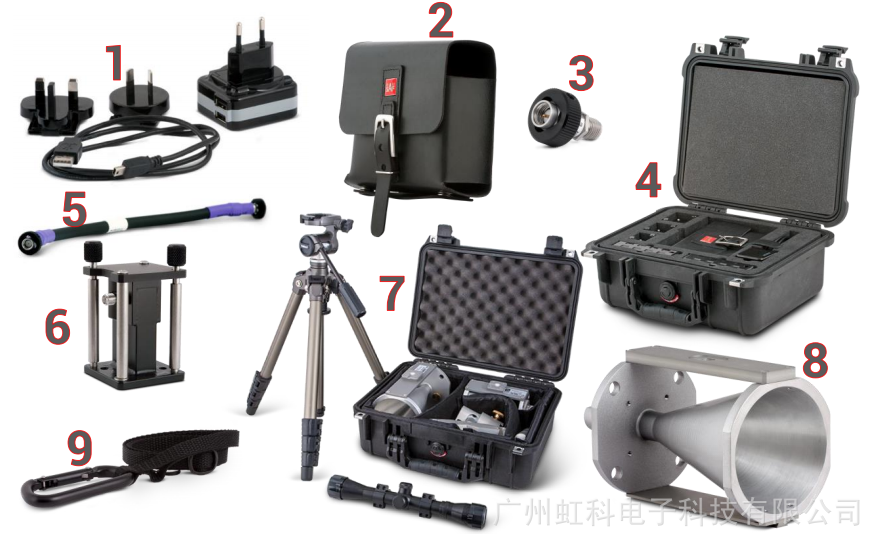

打开前，请检查包装是否有任何可见的损坏。可提供以下附件：
1 -带USB线的AC/DC USB充电器;
2 - Spectrum Compact皮包(P/N J0APAC11);
3 -衰减器20/40dB或60dB组件;
4 -用于SC的防水、抗压、防尘外壳(P/N J0SPAC03);
5 -坚固射频电缆，2.92mm-2.92mm, 0.3 m (P/N J0ACRF02);
6 -波导适配器UBR到***A: - P/N J0S07WA004: UBR84到***A, 5.9 - 10 GHz, WR112;
- P/N J0S10WA003: UBR100 to ***A, 8.2-12 GHz, WR90;
7 -用于探测天线的内窥镜、三脚架和外壳(P/N J0AASA01，J0AASA02，J0AASA03);（选配）
8 -喇叭天线:（选配）
P/N J0AA0610HG02: ***A连接器，6.0-10.0 GHz，增益:14.5-18.0dBi;
9 -挂绳(P/N J0APAC21)。
1.4 初次启动
将电源开关滑到红色圆点(●)处，以启动SG。如果电量表显示电量不足（LOW BATTERY），请通过USB接口连接USB充电器，并为SG小型充电器充电。全充电周期(1A电源)约5小时。
当电池充满电时，P/NJ0SSAG11/J0SSAG12/J0SSAG13的运行时间可达4小时，P/N J0SSAG14的运行时间可达3小时。在通过USB充电的同时使用SG，使其运行时间延长约1小时，但不能保证连续运行。
1.5 连接天线
1) 选择外部滤波器(如有必要)，根据第3章添加滤波器进行连接。
2) 一个合适的50Ω同轴电缆连接到SG。
3）将波导适配器连接到天线或无线电法兰上。
4) 将同轴电缆连接到波导适配器上。
2 使用SG设备

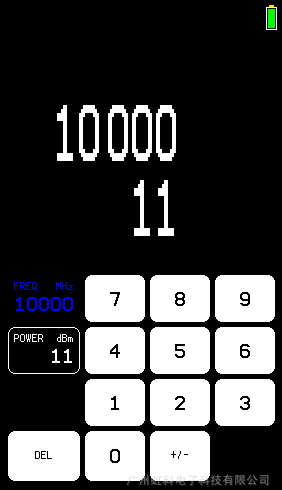

FREQ –允许设置SG Tx的中心频率。
POWER – 允许以dBm为单位设置SG Tx的功率。
!输出功率范围取决于SG型号。
SG 6-12 GHz (P/N J0SSAG11) Tx功率范围是-3…+13dBm。
SG 10-18 GHz (P/N J0SSAG12) Tx功率范围是-3…+11dBm。
SG 17-24.3 GHz (P/N J0SSAG13) Tx功率范围是-3…+10dBm。
SG 24-40 GHz (P/N J0SSAG14) Tx功率范围是-3…+5dBm。
3 添加滤波器
3.1 概述
为了在现场使用SG Compact，需要使用外部滤波器。滤波器确***滤设备混频器中产生的附加谐波。

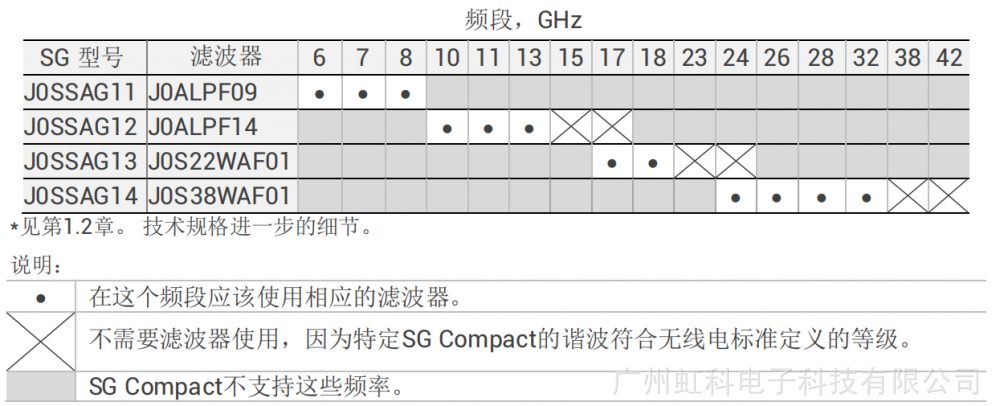

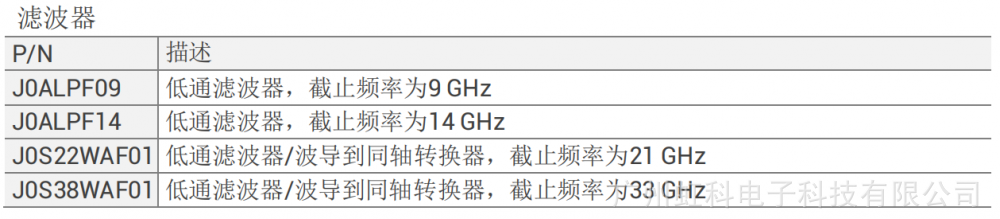

下表总结了滤波器在对应的SG设备中的使用情况。

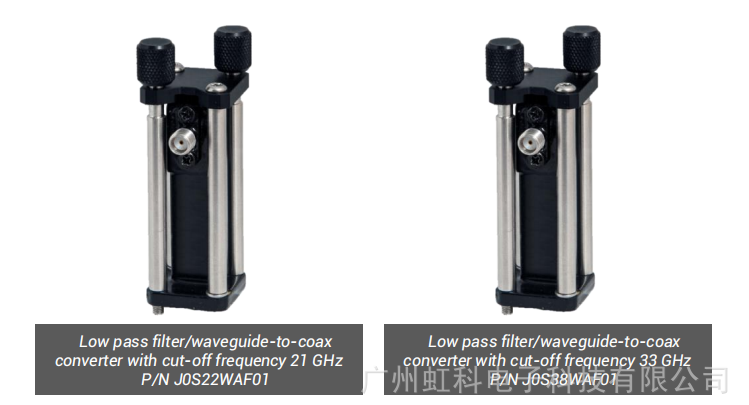

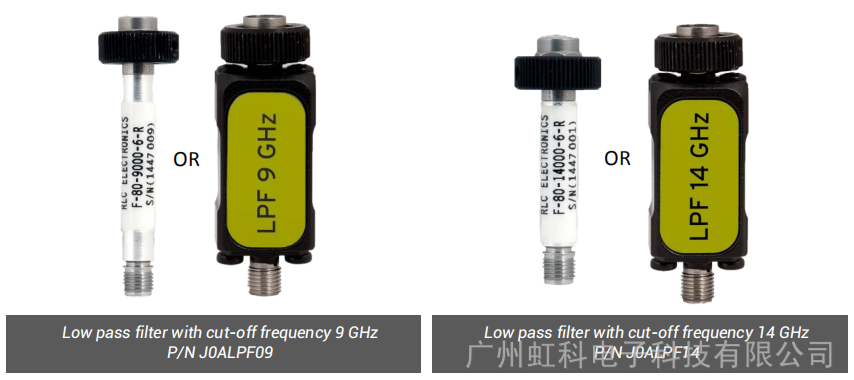

3.2 连接滤波器到SG
