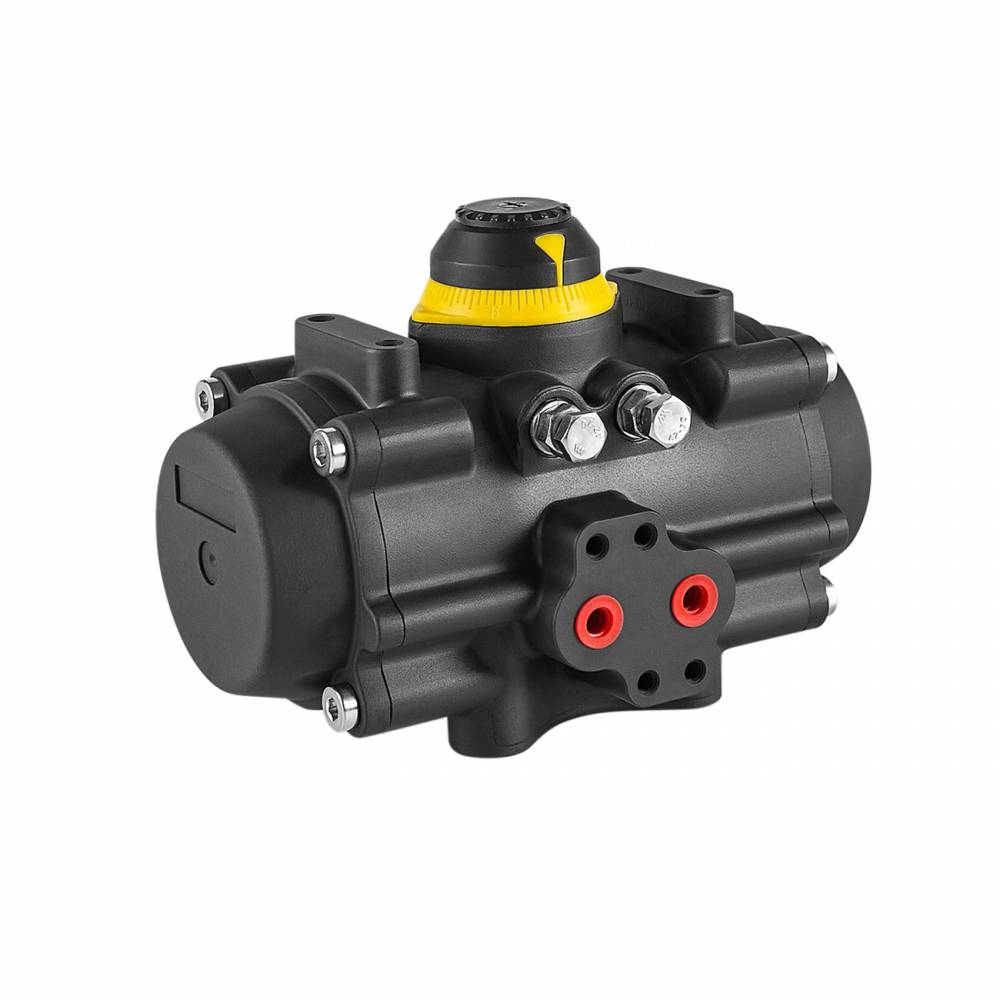

气动执行器、气动执行机构、气缸、气动头、Pneumatic Actuator
产品简介：
1.单作用和双作用执行器使用相同的缸体和端盖。
2.连接尺寸符合Namur VDI/VDE3845和ISO 5211标准，无需增加转接板，直接安装电磁阀、回讯器或***器。
3.行程角度：
标准的行程角度:0～90°可以调整士5°
120℃行程角度:0～120°可以调整士5°
180℃行程角度:0～180°可以调整士5°
4.齿轮轴采用标准双四方孔输出轴，可选双D输出形式、键式驱动、及适合您的特殊需要。
双/单动型弹簧复位
双/单作用弹簧复位
双/单动式弹簧复位
5.轴承将齿轮轴和外壳隔离，适合高速循环使用。
6.齿轮轴参与活塞全程运动。
7.齿轮轴高度可手动调节而不影响显示位置。
8.标准开关指示器，适用于所有旋转角度。
9.活塞轴瓦避免了活塞和缸壁接触，并起到导向作用。
10.活塞具有防齿轮轴飞出装置。
11.所有内外部配件都进行处理。
12.预压缩环氧涂层特殊***簧。
13.加长的不锈钢端盖紧固件长度防止弹簧飞出。所有零部件都抗腐蚀。
14. 气源压力
的气源压力为10bar(145psi)
常供给气源压力为yali2.5bar(36psi)~8bar(116psi)
水、氮气和其他有压液体也可作为执行器的源动力。
15.所有外部紧固件都是不锈钢材质。
16.所有产品都在工厂进行无硅树脂润滑。
17.所有产品都贴有序列号，方便***查询。
18.所有产品都进行工厂压力***测试，***包装，方便运输气动执行器： 双作用、单作用常闭、单作用常开气动
19.附件： 电磁阀、空气过滤减压阀、电气***器、手轮等
限位开关、回讯器、***器：APL-210N、APL-310N、APL-410N、ASL-510、ITS-100、ITS-300 20. 气源口径:G1/8、G1/4
操作介质
经过30μm过滤的干燥或加油润滑的洁净压缩空气，或非腐蚀性气体。暴***温度-20°(-4°F)
操作温度
标准的温度(密封材质为丁晴橡胶O型圈NBR)-20℃(-4°F)~+80℃(+176°F)
高温(密封材质为氟橡胶O型圈FPM)-15℃(+5°F)~+150℃(+300°F)
低温(密封材质为硅橡胶O型圈SILICON)-40℃(-40°F)~+80℃(+176°F)
对于使用低温和高温的执行其需要用润滑脂润滑
标准型型号参考
| Double Acting Actuators | Single Acting Actuators | |
| RD5006003000000 | RS5006003(a)00000 | RA5006003(a)00000 |
| RD5006004000000 | RS5006004(a)00000 | RA5006004(a)00000 |
| RD5006005000000 | RS5006005(a)00000 | RA5006005(a)00000 |
| RD5012005000000 | RS5012005(a)00000 | RA5012005(a)00000 |
| RD5025005000000 | RS5025005(a)00000 | RA5025005(a)00000 |
| RD5050007000000 | RS5050007(a)00000 | RA5050007(a)00000 |
| RD5090007000000 | RS5090007(a)00000 | RA5090007(a)00000 |
| RD5090010000000 | RS5090010(a)00000 | RA5090010(a)00000 |
| RD5130010000000 | RS5130010(a)00000 | RA5130010(a)00000 |
| RD5130012000000 | RS5130012(a)00000 | RA5130012(a)00000 |
| RD5180012000000 | RS5180012(a)00000 | RA5180012(a)00000 |
| RD5205014000000 | RS5205014(a)00000 | RA5205014(a)00000 |
| RD5380014000000 | RS5380014(a)00000 | RA5380014(a)00000 |
| RD5380016000000 | RS5380016(a)00000 | RA5380016(a)00000 |
| RD5630016000000 | RS5630016(a)00000 | RA5630016(a)00000 |
| RD5960016000000 | RS5960016(a)00000 | RA5960016(a)00000 |
| RD5960025000000 | RS5960025(a)00000 | RA5960025(a)00000 |
| RD5H15025000000 | RS5H15025(a)00000 | RA5H15025(a)00000 |
| RD5H15030000000 | RS5H15030(a)00000 | RA5H15030(a)00000 |
型号编制参考
| 气动执行器 | 产品型式 | 旋转角度 | 气缸规格 | 安装平台 | 弹簧数量 |
| R：系列 | D：双作用 | 5:90° | 001 | 003：F03 V09 | 0：Double Acting |
| S：Close | 006 | 004：F04 V11 | 5：Single Acting | ||
| A：Open | 012 | 005：F05 V14 | 6：Single Acting | ||
| 025 | 007：F07 V17 | 7：Single Acting | |||
| 050 | 010：F10 V22 | 8：Single Acting | |||
| 090 | 012：F12 V27 | 9：Single Acting | |||
| 130 | 014：F14 V36 | A：Single Acting | |||
| 180 | 016：F16 V46 | B：Single Acting | |||
| 205 | 025：F25V55 | C：Single Acting | |||
| 380 | 030：F30 V75 | ||||
| 630 | |||||
| 960 | |||||
| H15 |
例：RD50120050MB000
