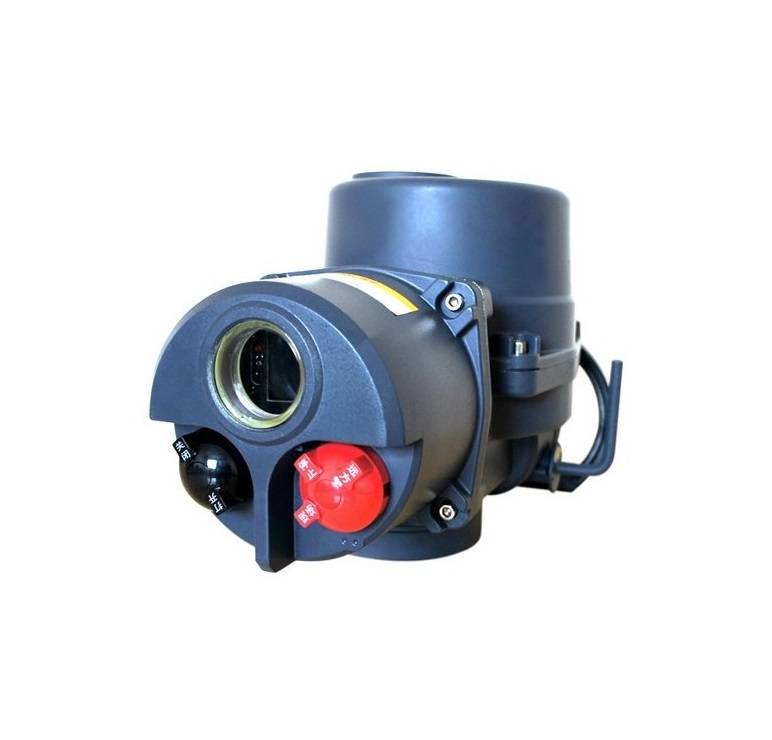

SND-QET（智能调节型）、部分回转电动执行器、

SND-QE 系列智能型部分回转电动执行机构，是我公司开发的新一代产品。该产品采用预制模组化设

计，内置多功能控制模块，集成了电机驱动单元、传感器、液晶显示、霍尔传感器、红外遥控等多种
自动控制技术及制造技术为一体的智能化产品。因此本系列电动执行机构具有体积小、功能全、安
装接线简单、检修方便、重量轻、外形美观等特点。
本产品性能达到GB/T24923-2010《普通型阀门电动装置技术条件》、GB/T24922-2010《隔爆型阀门电
动装置技术条件》和JB/T8219-2014《工业过程控制系统用普通型及智能型电动执行机构》的要求，隔爆
型性能达到GB3836.1-2010《***性环境部分：设备通用要求》、GB3836.2-2010《***性环境第2
部分：由隔爆外壳“d”保护的设备》、GB3836.4-2010《***性环境第4 部分：本质安全型“i”》的要求。
本产品适用于对蝶阀、球阀、旋塞阀、风门、百叶阀等阀门的开/关及调节控制，应用于石油、化
工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。

型号编制参考

例：SND-QEI 10-BY，表示SND 系列智能开关型部分回转电动执行机构，输出转矩100N·m，隔爆型，
额定工作电源为单相220V,50Hz。
四、工作环境及技术参数
4.1、电源
供电电源：三相380V，50Hz；单相220V，50Hz（其它电源要求以合同为准）。
4.2、开关量输出信号：继电器输出，无源干接点，触点容量为5A 250VAC 或5A 30VDC。
4.3、模拟量信号：输出4～20mA DC；输入4～20mA DC（调节型）。
4.4、工作环境
(1) 隔爆型产品：隔爆型式为隔爆外壳“d”，类别为Ⅱ类，***性气体混合物为A、B 两级、温度组
别为T1～T4，隔爆标志为Exd ⅡBT4。
(2) 普通型产品：不含有腐蚀性、***、***的介质。
(3) 环境温度：-20 ～ +60℃。
(4) 防护等级：IP67。
4.5、工作制式：S2 制（开关型短时工作制，额定工作时间为15 分钟）。
S4 制（调节型间隙工作制），负载持续率25%，操作次数1200 次/小时。
