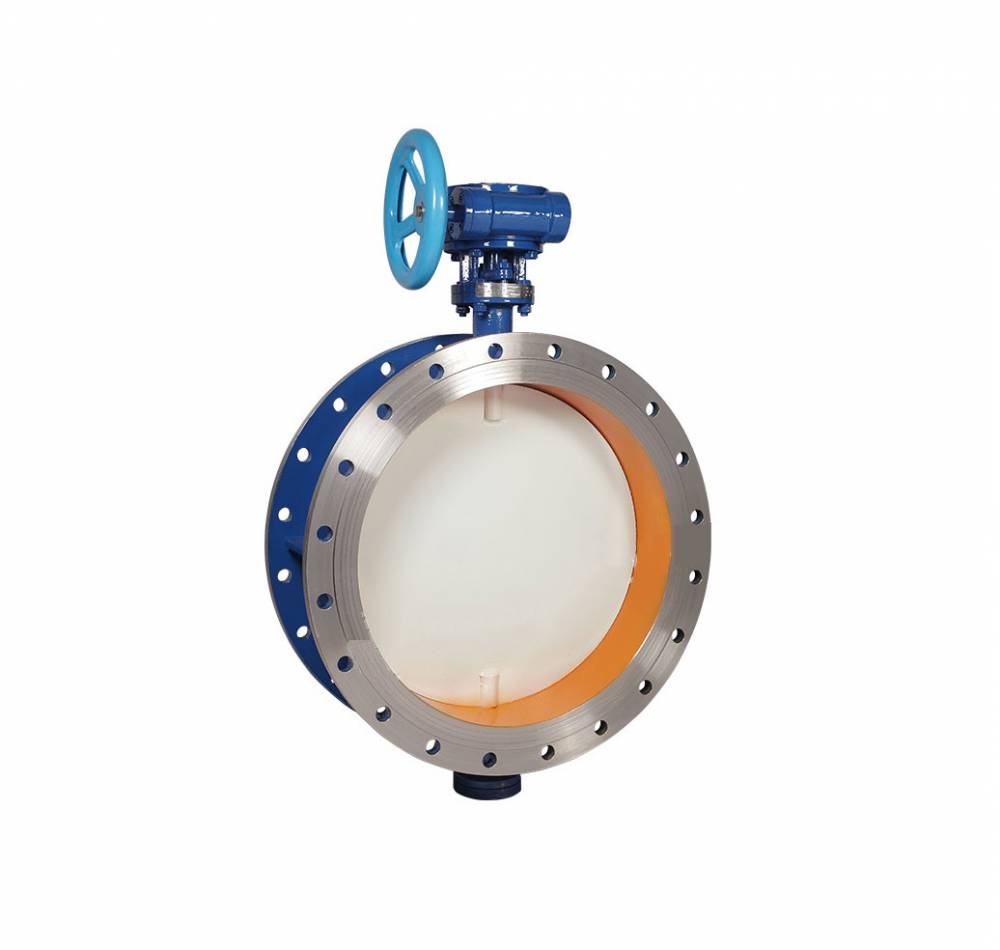

法兰式/对夹式金属硬密封蝶阀、PN1～PN64、WCB、304(L)、316(L)不锈钢蝶阀
通用型号
| ZAZW-1C/P/R/B/K | ZAZW-2.5C/P/R/B/K | ZAZW-6C/P/R/B/K | ZAZW-10C/P/R/B/K | ZAZW-16C/P/R/B/K | ZAZW-25C/P/R/B/K | ZAZW-40C/P/R/B/K | ZAZW-64C/P/R/B/K |
详细介绍
金属硬密封蝶阀、PN16～PN64、WCB、304(L)、316(L)不锈钢蝶阀
口径：NPS2～NPS48、DN50～DN2000
压力：Class150、PN6～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，***，石化，煤化工等行业
对夹式蝶阀产品简介
蝶阀适用于DN50～DN2000、PN6～PN40的各种管路上，用于截断或接通管路中的介质。选用不同的材质，蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。蝶阀的驱动方式为手动、蜗轮传动、气动或电动。蝶阀一般采用法兰连接，也可采用对焊连接。在管道两端焊上蝶阀法兰（法兰公称压力等级和蝶阀公称压力等级要一样），然后用螺栓从蝶阀的4个耳朵孔穿过，固定在法兰上，两边用螺栓固定。这种蝶阀就是对夹式蝶阀。
适用场合
由于蝶阀阀板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质，依据密封件的强度也可用于粉状和颗粒状的介质。
蝶阀的结构长度和总体高度较小，开启和关闭速度快，在完全开启时，具有较小的流体阻力，当开启到大约15°至70°之间时，又能进行灵敏的流量控制，蝶阀的结构原理较适合于制作大口径阀门。在下列工况条件下，推荐选用蝶阀：
①要求节流、调节控制流量；
②泥浆介质及含固体颗粒介质；
③要求阀门结构长度短的场合；
④要求启闭速度快的场合；
⑤压差较小的场合。
在双位调节、缩口的通道、低噪声、有气穴和气化现象，向大气少量渗漏，有磨蚀性介质时，可以选用蝶阀。在特殊工况条件下节流调节或要求密封严格，或磨损严重、低温(深冷)等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的***蝶阀。
根据客户需求，我们还可以生产凸耳对夹连接/对焊连接三偏心多层次金属硬密封蝶阀、双偏心弹性金属密封蝶阀、双偏心四氟密封蝶阀、通风蝶阀、伸缩器、配套法兰等。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封蝶阀和硬密封蝶阀两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
在安装时，阀瓣要停在关闭的位置上。开启位置应按蝶板的旋转角度来确定。带有旁通阀的蝶阀，开启前应先打开旁通阀。
蝶阀产品特点
蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易***，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
蝶阀标准规范
设计制造标准：API 609、GB/T 12238、JB/T 8527
结构长度标准：A***E B 16.10、GB/T 12221
连接法兰标准：A***E B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
