宇成IGBT逆变直流手工弧焊机 ZX7-500 电压660/1140V

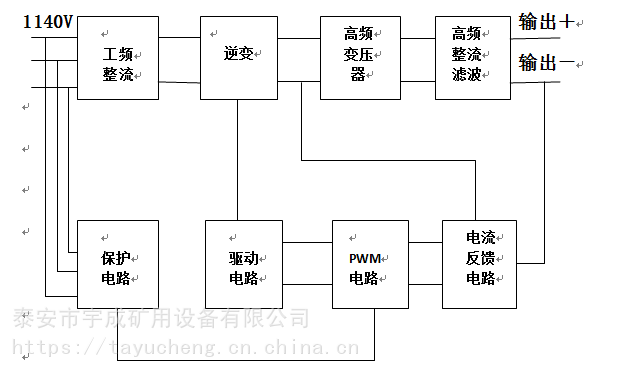

输入三相660V或三相1140V，50-60HZ的交流电，整流后并经过大电容滤波，成为平直平稳的直流电，再经PWM电路控制的高频开关管IGBT逆变，变成高频交流方波，然后经高频变压器进行功率转换，将压后由快***二ji管，电抗器整流输出。
高频变压器初级与次级分别由电流互感器和分流器检测取样送至PWM电路进行实时控制。调节前面板上的电压及电流旋钮即可调节输出电流大小。本机逆变频率为20KHZ就有过流，过热，欠压等多重保护，可靠性更高。如下图：
1、主机面板上共有一只数显表两个指示灯，两个旋钮，数显表用来显示输出电流的。
2调整主机上的旋钮可设定焊接电流同时需要碱性焊条或不锈钢焊条，可调节主机面板上的推力电流电流和推力调节好后可进行焊接。
1、为三相660V三相1140V双电源电焊机不能接其他电源电压。
2、防护等级为IP21S，不易在雨中使用。
3、超长焊把线焊接时电流小于额定电流属于正常现象。
4、主机内部有易碎器件，不得剧烈碰撞或跌落。
5、内部有强电，非专 业人员不得打开主机，以免发生***保修期内打开封签我厂不予保修。
ZX7-500矿用逆变直流焊机采用高频逆变技术，整机可靠性高，体积小，重量轻，节能省电，适用于焊接碳钢、不锈钢，广泛用于电力建设、石化建设、压力容器、造船等行业和生产型企业。
