4J40概述
4J40属于Fe-Ni-Co三元合金，居里点在300℃以上。该合金在-20～300℃温度范围内具有较低的膨胀系数，直至-60℃温度下，不发生奥氏体(γ)→马氏体(M)的转变。该合金主要用于制造要求在-50～300℃温度范围内尺寸高度精MI的仪表零件和电子器件。
4J40相近牌号
4J40材料的技术标准

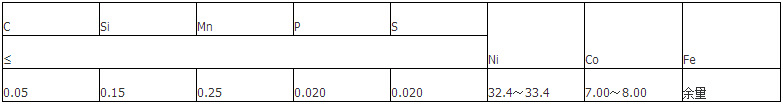

4J40化学成分
在平均线膨胀系数达到标准规定条件下，允许镍、钴含量偏离表1-1规定范围。
4J40热处理制度
标准规定的膨胀系数及低温***稳定性的性能检验试样按下述方法加工和热处理：将半成品试样加热至840℃±10℃，保温1h,水淬，再将试样加工为成品试样，在315℃±10℃保温1h，随炉冷或空冷。
4J40品种规格与供应状态
管、丝和带材。
4J40熔炼与铸造工艺
用非真空感应、真空感应炉和电弧炉熔炼。
4J40应用概况与特殊要求
该合金是20世纪70年代我国研制的新产品。经多年使用性能wen定。主要用于电真空工业中制造各种束调管、微波管的谐振腔和外形尺寸随温度变化较小的零部件。在使用中应严格控制热处理工艺及加工工艺，根据使用温度应严格检验其***稳定性能。
4J40物理及化学性能
4J40热性能
4J40线膨胀系数 标准规定α1(20～300℃)≤2.0×10-6℃-1。

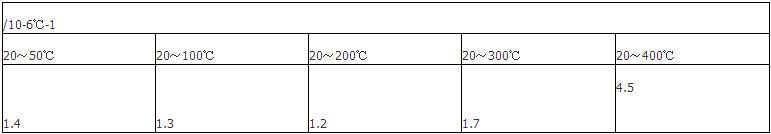

合金的平均线膨胀系数，合金的膨胀曲线
