GH141高温合金
GH141概述
GH141是是沉淀硬化型镍基变形高温合金，在650～950℃范围内，具有高的拉伸和持久蠕变强度和良好的***化性能。由于合金中铝、钛、钼含量较高，铸锭开坯比较困难，但变形后的材料具有较好的塑性，在退火状态下可以冷成形，也可进行焊接，焊接部件热处理时易产生应变时效裂纹。合金的品种有薄板、带、丝、盘件、环形件、锻件、棒材、铸件等，适合于制造在870℃以下要求有高强度和980℃以下要求***化的航空、航天发动机高温零部件。

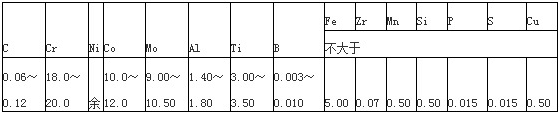

GH141化学成分
GH141热处理制度
GH141品种规格与供应状态 可提供各种规格的圆饼、环坯、环形件、薄板、带材、棒材、锻件和铸件等。板材于固溶状态交货，棒材和锻件不经热处理交货。
GH141熔炼与铸造工艺 合金采用真空感应熔炼、真空感应熔炼加电渣重熔或真空电弧重熔工艺。
GH141应用概况与特殊要求 该合金用于制造航空、航天发动机高温承力零部件，如导向叶片、燃烧室、涡轮、导向器高温承力件、轴、盘、叶片和紧固件等，板材焊接件热处理时的应变时效裂纹，可采用焊前过时效处理或在焊前控制固溶处理后的冷却速度的方法来解决，焊后再进行标准热处理。
