虹科thinkRF R5750-408实时频谱分析仪集成******导航系统 (GNSS)获取位置和时间戳信息，以创新的软件定义无线电技术为基础，具有传统实验室级频谱分析仪的性能，而成本，尺寸，重量和功耗却只有其小部分。便携式无风扇虹科thinkRF R5750专为在实验室，现场或车辆中的分布式部署而设计，具有高性能，软件定义的RF***，数字化仪和分析仪的优势。

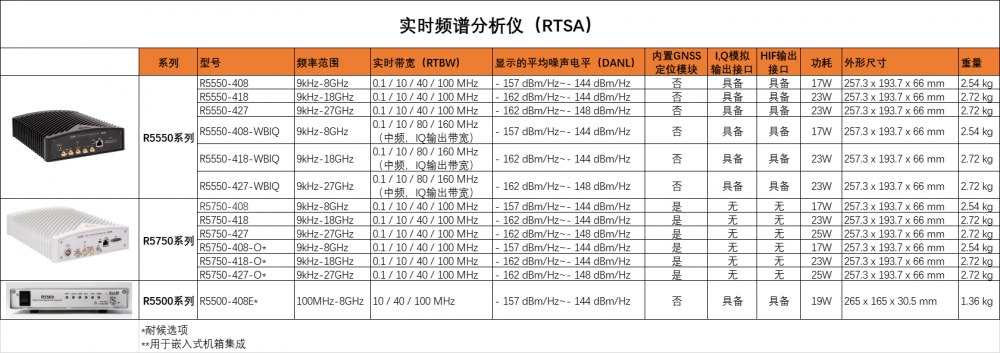

主要参数
频率范围：9kHz-8GHz
实时带宽 (RTBW)：0.1 / 10 / 40 / 100 MHz
显示的平均噪声电平 (DANL | at 25 °C ± 5 °C, typical)：- 157 dBm/Hz~- 144 dBm/Hz
TOI：+12 dBm, typical
Up to 28 GHz/s @ 10 kHz RBW扫描速率
衰减器范围：0 to 30 dB in 10 dB steps
SSB Phase Noise 100 Hz -90 dBc/Hz
1 kHz -92 dBc/Hz
10 kHz -99 dBc/Hz
100 kHz -109 dBc/Hz
1 MHz -118 dBc/Hz功耗：17W
重量：2.54kg
尺寸：257.3 x 193.7 x 66 mm
特点及优势
紧凑（257.3 x 193.7 x 60 mm），便携（2.54 kg），安静（无风扇）
基于千兆以太网的控制和通信；联网和可远程部署的实时频谱分析仪
带有嵌入式 10MHz 参考时钟源的 GNSS 模块，用于进一步实现 RTSA 的时间同步
宽瞬时带宽
诸如802.11ac标准之类的现代波形利用的带宽占用高达80 M Hz的波形，而LTE-Advanced旨在利用高达100 M Hz的带宽。R5550在其直接变频（ZIF）模式下可提供高达100 M Hz的瞬时带宽。
深度动态范围
用于表征IP3的RF测量通常需要大约100 dB的动态范围。 R5550支持多个ADC，从而提供具有70 dB动态范围的宽IBW和具有100 dB动态范围的窄带IBW。
混合超外差，直接转换和直接数字化 RF ***前端（RFE）
10 MHz输入和输出时钟参考，用于多单元同步
125 M 样本/s 的 14 位宽带（WB）ADC，动态范围大于 70 dB
一个 325 k 样本/s 的 24 位窄带（NB）ADC，动态范围超过 100 dB
Xilinx 的 Zynq FPGA，其内置基于 ARM 的双核处理器，千兆以太网接口和定制的嵌入式数字信号处理（DSP）逻辑；
在固件和数字数据的实时缓存之间共享 1 GB DDR3
通用输入/输出（GPIO）端口
硬件接口
GPIO（通用输入/输出）端口支持扩展的硬件功能，包括 SPI（串行外设接口）总线，I2C 串行接口，PPS（每秒脉冲）输入，外部触发输入/输出以及特定的无线电前端控制和状态。
API及协议
标准协议
SCPI 和 VITA VRT
R5550支持用于控制的可编程仪器标准命令（SCPI）和用于数据流的VITA-49无线电传输（VRT）协议。
thinkRF提供了广泛的文档和示例，可用于SCPI和VITA-49 VRT级别的编程和接口。HiSLIP
固件为1.6.1或更高版本的R5550支持HiSLIP，HiSLIP是一种基于TCP / IP的行业标准协议，用于对基于LAN的测试和测量仪器进行远程仪器控制。
APIs - 编程环境
Python™ and PyRF 开发框架
NI LabVIEW
MATLAB®
C/C++ APIs and DLL
如有需要SCPI命令集及API请联系虹科。
应用
5G 无线技术
测试测量
频谱监测
射频研究
OEM 集成
信号情报和电子情报（SIGINT / ELINT）
技术监视对策（TSCM）
电信规划，优化和管理
路测
