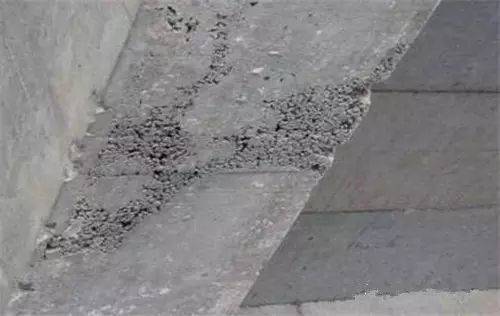

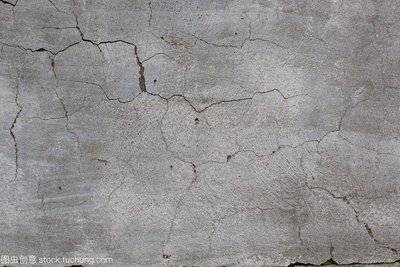

漳州路面薄层修补料起皮露石子卓能达 产品简介 混凝土薄层快速修补料针对混凝土路面的麻面、空鼓、起皮、脱壳、裂缝、露筋等病害进行及时修补的一种水泥路面修补料，直接涂抹在病害部位即可，需要有良好的抗压和粘接强度，可实现薄层修补，在高速和高压的行车状态下不会出现破碎和脱落现象；凡是混凝土路面表面病害均适用于本材料。
7、抗压性能：修补料固化后有非常强的抗压和抗折能力，四小时的抗压强度可达25Mpa，施工后1天强度可达到30Mpa以上，后期强度不断上升，峰值抗压强度达70Mpa，对病害部位有很好的补强和支撑作用，修补厚度3mm即可达到非特殊荷载道路的抗压要求，在高速和高压的行车状态下不会出现破碎和脱落
二：产品特点 1、快硬、早强：路面修补与普通混凝土路面施工不同，一般说来需要修补的混凝土路面大多都是正在使用的道路，不允许长时间封闭交通。因此，修补材料需要具有迅速硬化的性能，使修补路面较短时间内达到开放交通的强度要求。
5、实用性能：施工时无需复杂的施工机械和技术要求，无需长时间的封闭交通，施工后三小时后可开放交通;无需对病害部位开挖，可节省大量的施工费、材料费和养护时间，延缓道路病害的扩散和蔓延，延长道路使用寿命;而且修补后与原水泥混凝土路面颜色接近，有较好的美观度。
四、施工工艺： 1、适用范围 混凝土、水泥路面的起砂、露石、薄层修补。 2、施工工艺 （1）工艺流程 （2）施工工序 A.基面清理：对原结构混凝土基面，用钢丝刷将松散物清理，并用空压机将灰尘吹净。 B.基面浸润：在浇筑前2-3小时将基面用水充分湿润并除去明水；冬季施工时，应在灌注前将基面用不超过65℃的温水充分湿润并除去明水。 C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。 D.制拌：根据现场修补面积与修补速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和：次加2/3水，拌和30s；次加1/3水，拌和150s。冬季施工时，应采用不超过65℃的温水进行拌和，拌和料温度应在10℃以上。 E.修补：用灰刀或抹刀将修补料分层、均匀地将破损面修补平整、密实。每次制拌的修补料，从制拌开始至修补结束，时间不得超过15min。
五、包装与存储： 25公斤复合牛皮纸袋包装，干燥、避光条件下保质期180天。
