一、概述

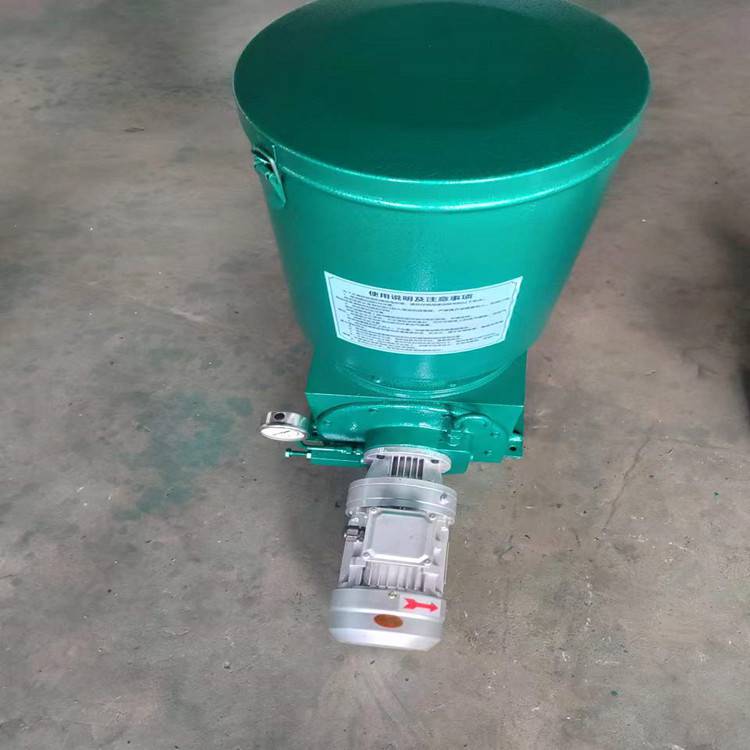

DRB-P系列电动润滑泵适用于润滑频率高，配管长度大，润滑点密集的单、双线干稀油集中润滑系统中，作为供给润滑脂的输送装置。还可配备移动小车、胶管、油枪和电缆组成移动式电动润滑泵装置，适用于润滑频率低，润滑点少，给油量大，不便于采用集中润滑的单机设备，进行移动供脂润滑。
该系列润滑泵为电动高压柱塞式。工作压力在公称压力范围内可任意调整，有双重过载保护。润滑泵若配备电气控制箱能实现双线集中润滑系统全自动控制，并对系统实现监视。
二、技术参数
型 号 | 公称压力MPa | 额定给油量mL/min | 贮油器容积L | 电机 | 适用环境温度 | 重 量kg | |
功率kW | 电压 | ||||||
DRB1-P120Z | 40 | 120 | 30 | 0.75 | 380 | 0～80 | 70 |
DRB2-P120Z | 0.75 | -20～80 | 70 | ||||
DRB3-P120Z | 60 | 0.75 | 0～80 | 75 | |||
DRB4-P120Z | 0.75 | -20～80 | 75 | ||||
DRB5-P235Z | 235 | 30 | 1.5 |
0～80 | 70 | ||
DRB6-P235Z | 60 | 79 | |||||
DRB7-P235Z | 100 | 82 | |||||
DRB8-P235Z | 365 | 60 | 74 | ||||
DRB9-P235Z | 100 | 82 |
使用介质为锥入度不低于220（25℃，150g）1/10mm 的润滑脂（NLGI0#-3#）和粘度等级大于N68 的润滑油。
三、工作原理
减速电机固定于带泵装置的连接法兰上，通过驱动偏心轴带动滑叉作直线往复运动，并带动螺旋压油板和刮油板顺时针方向旋转（使用润滑油无此机构），经搅动变软的润滑脂均匀地被压到泵装置吸油口周围。
泵体内二组活塞，每组活塞由1个工作塞和2个控制活塞组成，当一组活塞中的工作活塞完成吸油过程时，另一组活塞中的工作活塞则把润滑脂压向出油口。如下图所示，当滑叉向左运动时，上组活塞完成吸油，下组活塞完成压油，开始新的工作循环。这时下组活塞1、2向左运动，活塞2在弹簧力作用下到达J限位置关闭出口，而活塞1继续向左运动，这时活塞2和1之间形成真空，其真空度随活塞1的左移不断增大，滑叉运动到J限位置活塞1打开吸油口，润滑脂从吸油口吸入，如弹簧力不足，没将活塞2推到J限位置，此时推杆3会在滑叉的推动下强制地把活塞2压到J限位置，同时上组活塞1、2、3向左运动，活塞1先关闭吸油口，被吸入的润滑脂在活塞1的推动下向左移动，当活塞2把出油口打开时，活塞2和推杆3 的运动也就停止，活塞1继续左移，把润滑脂从出油口压出，活塞1、2接触滑叉也已运动到J限位置完成半个循环的工作，如此周而复始地循环，二组活塞交替地将润滑油脂从出油口压送出来，压出的润滑脂经泵装置连接法兰上的过滤器过滤后向系统供送。
