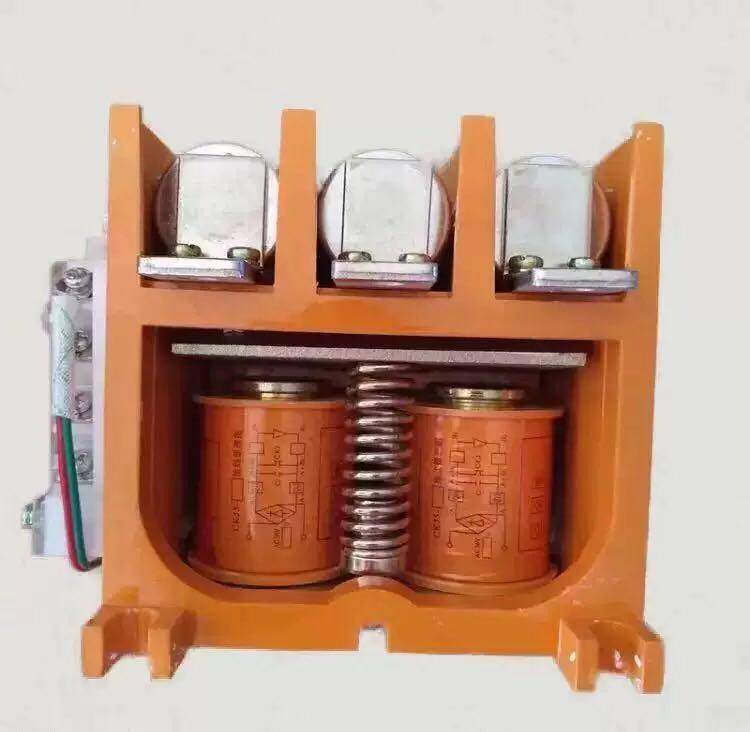

ZKTJ-80/1140真空接触器
交流真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—1250A的电力网络，供直接或远距离接通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作于油田、化工等场合。
ZKTJ-80/1140
工作条件
1.海拨高度不超过2000米。
2.环境空气温度：-25～+40℃。
3.空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。***湿月份的平均温度为+25℃时，月平均相对湿度为90％。
4.安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。
5.环境污染等级为3级。
6.振动不大于30米/秒的场。

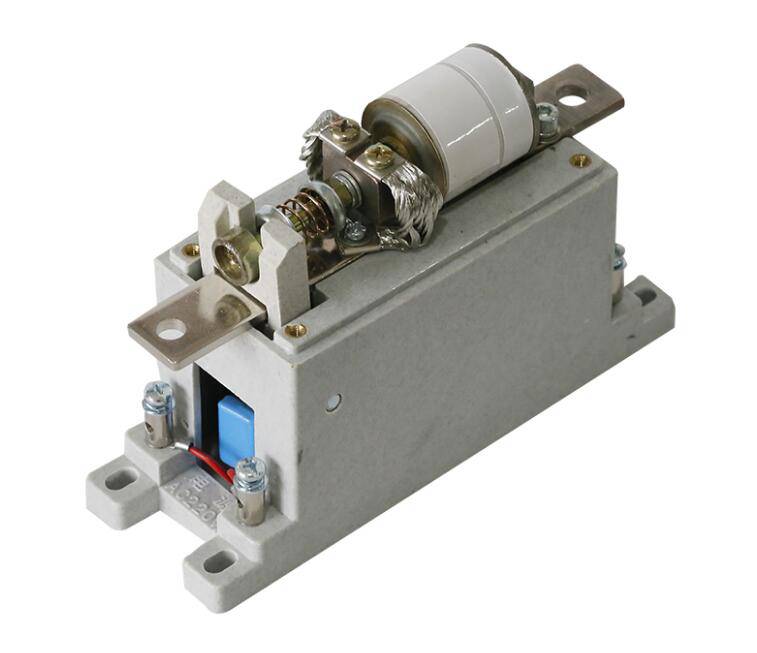

CZG1-150A
CZG1-150A安装、调整及更换天关管
1.安装
⑴ 安装前应检查安装平面，安装面不平时用垫片调整。
⑵ 用螺钉加防松垫圈将接触器固定在安装板上。
⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。
2.调整
当触头参数不符合要求或更换真空开关管后需作如下调整：
⑴松开球面接头锁紧螺母。
⑵转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三
管保持一致。
⑶顺时针转动球面接头到法兰，使开距达到标准要求。
⑷拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。
⒊更换真空开关管
当真空度下降或其他原因损坏时需更换真空开关管。
⑴当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时
应更换真空开关管。
⑵拧松主电路与软联接线连接螺钉，脱开软联接线。
⑶拧下静导电板绝缘框的螺钉。
⑷向动端压缩触头弹簧将销钉转90度。
⑸将真空开关管组件取下。
⑹卸下球面接头组件，取下开关管。
⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不
使波纹管处于扭曲状态。更换开关管后要重新调节开距。
CKJ20Y-800结构及工作原理
接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。
电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。
辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。
