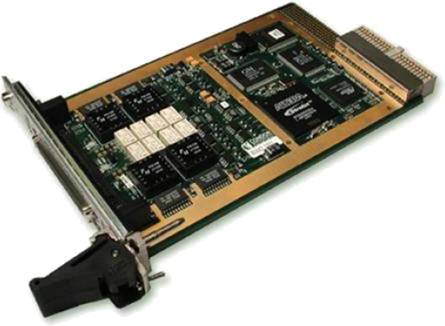

3UPXI1553航空电子接口卡—QCP-1553系列

• 一个，两个或四个具有全错误注入和检测的MIL-STD-1553A / B接口

• IRIG-B时间码***/发生器

• 可选择的直接或变压器耦合

• 单功能或多功能配置

• 3U cPCI仪器（3U PXI兼容）

描述

QCP-1553模块是坚固，可靠，全功能的Compact PCI模块，旨在为航空电子应用提供***的MIL-STD-1553A / B接口。 3U QCP-1553模块支持多达四个***的双冗余MIL-STD-1553数据总线流。此外，该模块还为MILSTD-1553A / B应用提供全功能测试，仿真，监控和数据分析仪功能。板载IRIG-B时码***器和发生器允许用户将单个或多个QCP-1553模块精准同步到公共时间源。 QCP-1553模块有单或全功能（RT模拟，监控和总线控制器）配置。

QCP-1553的标准功能包括可选择的变压器或直接耦合，每通道1 MB的RAM，45位消息时间戳，触发器，广泛的BC＆RT链路列表结构，错误注入/检测，航空电子级分立，自动/手动RT状态位和模式代码响应，以及***BC功能。一个IRIG-B信号***/发生器支持发生器的DC / TTL信号，***支持AM或DC / TTL信号。 QCP-1553总线监视器具有行业中速的编码器/***器，可提供***的错误检测功能和100％全负载总线监控。

QCP-1553多功能接口可轻松配置为同时作为总线控制器，31个远程终端和总线监视器。

单功能QCP-1553接口具有多功能版本的所有功能和功能，但一次只能启用一种主要的操作模式。每个接口可以模拟总线控制器或31个远程终端或总线监视器。

总线控制器功能

• 可编程控制：

• 主要和次要帧内容和计时

• 消息间隔时间

• 响应超时和迟到的响应

• 多次BC重试

• 在卡片运行时修改消息，数据或设置

• 将不定期的消息插入正在运行的BC列表

• “Oneshot”模式用于简化BC操作

• 基于实时消息数据或状态的条件消息排序

• 在全系统的系统条件或所有检测到的错误中可选择中断生成和状态消息

• 全错误检测：

• 无效字

• 迟到的回应

• 位计数错误

• 早期回应

• 高字

• 没有反应

• 低字

• RT地址不正确

• 反相同步

• 奇偶校验错误

• 曼彻斯特错误

• 广泛的可编程错误注入（基于每个字）

• 将BC操作同步到外部时间源

远程终端功能

• 多个RT模拟（至多31个RT）

• 可编程错误注入（基于每个字）

• 在卡片运行时修改数据，状态字或设置

• 可编程消息内容（链接消息缓冲区）

• 中断可以根据每个消息生成

• 消息结束和错误条件

• RT地图监控

总线监控功能

• 捕获100％满载总线流量：

• 时间标记 - 错误状态

• 字状态 - 消息状态

• RT响应时间

• 中断可以由RT / SA / WC选择

• 广泛的过滤和触发选项：

• 通过***RT /子地址

• 发送，接收或广播模式代码

• 内部或外部触发

• 触发用户指定数据的输出

• 使用RT编辑模式实时总线播放
