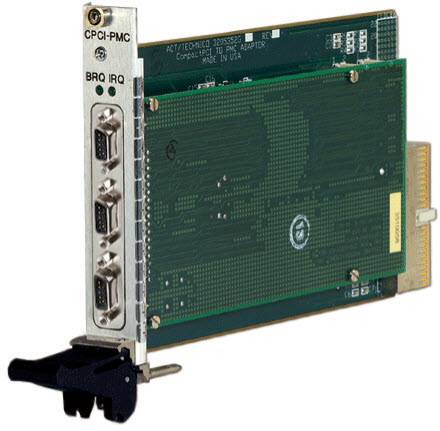

描述 GX3903是支持RS232和RS422级别的3端口，cPCI异步通信接口板。另外在可选型号里，该板可以支持RS485信令。每个端口在RS232，RS422或RS485信令时进行时序配置。默认配置为RS232。对于RS232模式，每个端口支持RTS，CTS，TXD，RXD，DCD，DRC，DSR和RI信令。 RS422模式支持TXD，RXD，CTS和RTS，每个线路都与单向驱动器进行差分操作。 在RS485模式下，该卡支持2线和4线配置。在2线模式下，单个差分RS-422对工作在半双工模式。对于4线模式，TXD以额外的RS422单向输出驱动。可以通过来自16550 UART的RTS控制信号来执行Tx / Rx方向的控制。 |  |
特征 差分RS422 / RX485端口以150欧姆并行端接端接。 可以在订购时指定备用终端。 通过（3）前面板安装的Micro D9连接器提供与3个端口的连接。 每个端口的支持由16550 UART提供，数据速率高达115 K波特。 从PCI总线到每个UART的中断映射INTA / INTB / INTC / INTD通过板上的交换机进行，支持共享和专用中断请求。 | 软件 GX3903可以使用标准的Windows COM驱动程序。 应用
|
