日本NSK 高精丝杠W3203SA-2Z-C5Z5
————————NSK 小导程丝杠W3203SA-2Z-C5Z5介绍————————
W3203SA-2Z-C5Z5丝杠全长560mm，对应载荷是56.1KN；螺母行程是294，属于，螺母安装PCD尺寸是71mm，钢球结圆直径是32.5mm。NSK W3203SA-2Z-C5Z5对应具体参数参见下表：
丝杠轴尺寸 参数 丝杠尺寸 参数 螺母尺寸 参数 丝杠直径 32 导程分类 小导程 螺母长度 86 丝杠导程 sgdaocheng 预紧方式 Z预紧 螺母直径 58 钢球直径 3.175 精度等级 C5 法兰直径 85 钢球节圆直径 32.5 循环圈数 2.5×4 法兰宽度 12 有效圈数 2.5×4 轴向间隙 - 安装PCD 71 丝杠轴底径 29.2 载荷KN 56.1 法兰形状 单侧切边 行程 294 轴心跳动C 0.05 螺母安装孔 6孔沉头 长度 560 导程精度vu -0.009 注油孔尺寸 M6×1.0

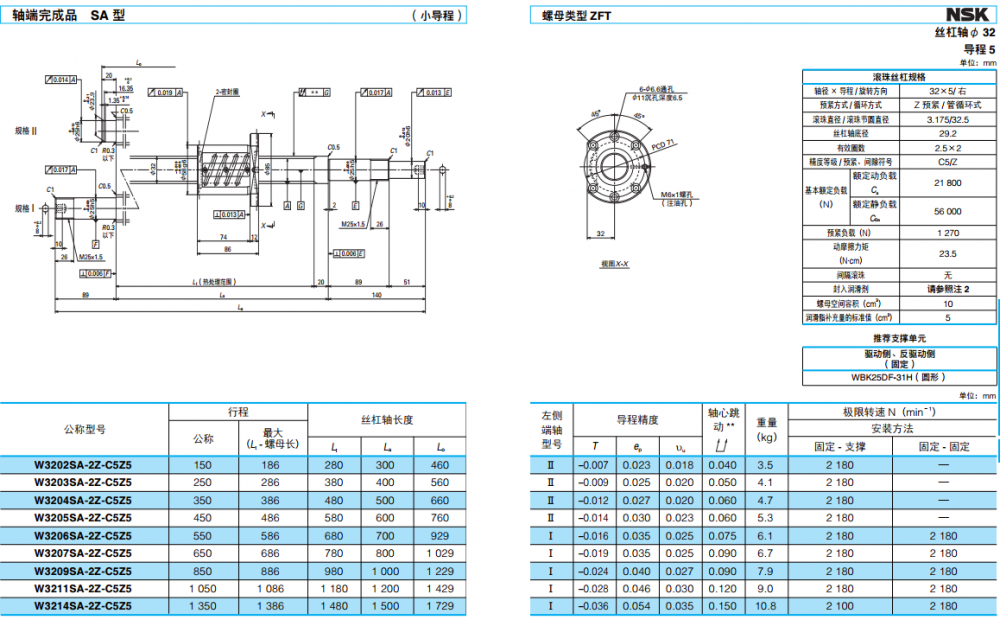

————————————————W3203SA-2Z-C5Z5参数图—————————————————
