日本精度C5丝杆 W3205SS-1Z-C5Z10
————————NSK 小导程丝杠W3205SS-1Z-C5Z10介绍————————
W3205SS-1Z-C5Z10丝杠属于SS型标准品，丝杠直径和丝杠导程分别是32和10mm，螺母对应长度和直径分别是100和74mm。NSK高速机床使用HMD型丝杠，其主要的特点是高速静音以及和HMC螺母的通用性，在高速上允许转速d·n 值，和高速机床用HMC 型相比，从13.5 万大幅度提高到16 万；通过采用端盖反向式及中间反向式循环构造，与HMC 型比较，噪音水平减小5dB 以上。螺母安装尺寸上，螺母外径与HMC 型相同。NSK W3205SS-1Z-C5Z10对应具体参数参见下表：
丝杠轴尺寸 参数 丝杠尺寸 参数 螺母尺寸 参数 丝杠直径 32 导程分类 小导程 螺母长度 100 丝杠导程 sgdaocheng 预紧方式 Z预紧 螺母直径 74 钢球直径 6.35 精度等级 C5 法兰直径 108 钢球节圆直径 33 循环圈数 2.5×1 法兰宽度 15 有效圈数 2.5×1 轴向间隙 - 安装PCD 90 丝杠轴底径 26.4 载荷KN 54 法兰形状 单侧切边 行程 400 轴心跳动C 0.075 螺母安装孔 6孔沉头 长度 850 导程精度vu -0.012 注油孔尺寸 M6×1.0 W3205SS-1Z-C5Z10丝杠属于，螺母类型ZFT螺母长度100mm，对应法兰形状是单侧切边，安装PCD尺寸是90mm，属于C5精度等级，选用的钢球直径是6.35mm。NSK需要加工才能运行使用的丝杠，搬运型丝杠RMS型和R系列是丝杠轴轴端需要加工的产品系列，关于使用标准单元端导流式时的轴端形状，请和业务员沟通确认图纸尺寸参数，VFA是单法兰盘矩形系列螺母，属于管循环方式无预压间隙产品。RMA和RMS单法兰盘原型两边切边系列螺母，属于内循环无预压间隙产品，RNFTL是单法兰盘圆型切边管突出形状螺母，属于管循环式无预压间隙产品。

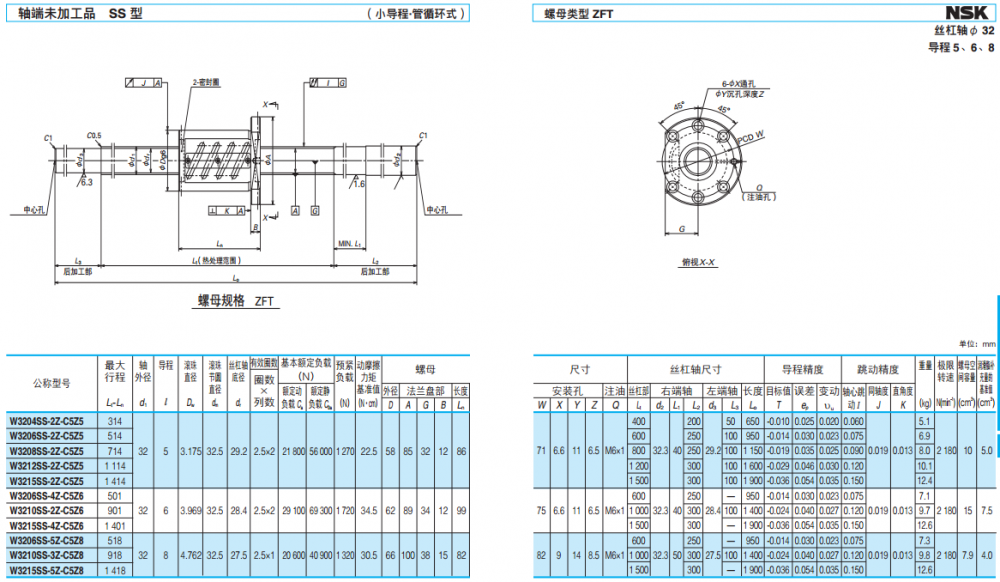

————————————————W3205SS-1Z-C5Z10参数图—————————————————
W3205SS-1Z-C5Z10丝杠，一般会匹配NSK直线导轨一起使用，NSK在使用过程中有很多注意事项，为了长时间保持特殊环境用直线导轨，需要注意以下的事项。由于在充分的脱脂清洗后，对产品进行了防锈包装，所以请尽量在使用时开封。开封后的滑块，请用放有干燥剂（硅胶等）的清洁干燥器等容器进行保管。请不要涂防锈油或使用气体防锈纸，产品的取放需要在清净的场所，避免直接用手直接操作以防生锈。，公司还同步提供NSK直线导轨系列，一般包括液晶半导体用LE-BL系列，机床用RA-BL系列，机床用RA-BL系列等各个系列，其它比较常见的NSK直线导轨滑块型号如下：
NSK LAS35JL NSK LAH30GL NSK HAS25AL NSK LAU05TL NSK LAE09CL NSK RAA15AL NSK SAH15BN NSK LAS20JM NSK VAH20GM NSK NAH25AN NSK LAH65GL NSK LAU12UL
