一、 使用须知
1、 引言
尊敬的客户：
在您使用本产品前，请仔细阅读产品使用说明书。
2、 包装清单
(1)、JKC 声光联动控制器 1台
(2)、莲花音频线 1条
(3)、双头USB线 1条
(4)、电源线 1条
(5)、点歌机中控线 1条
二、 产品概述
1、 产品简介

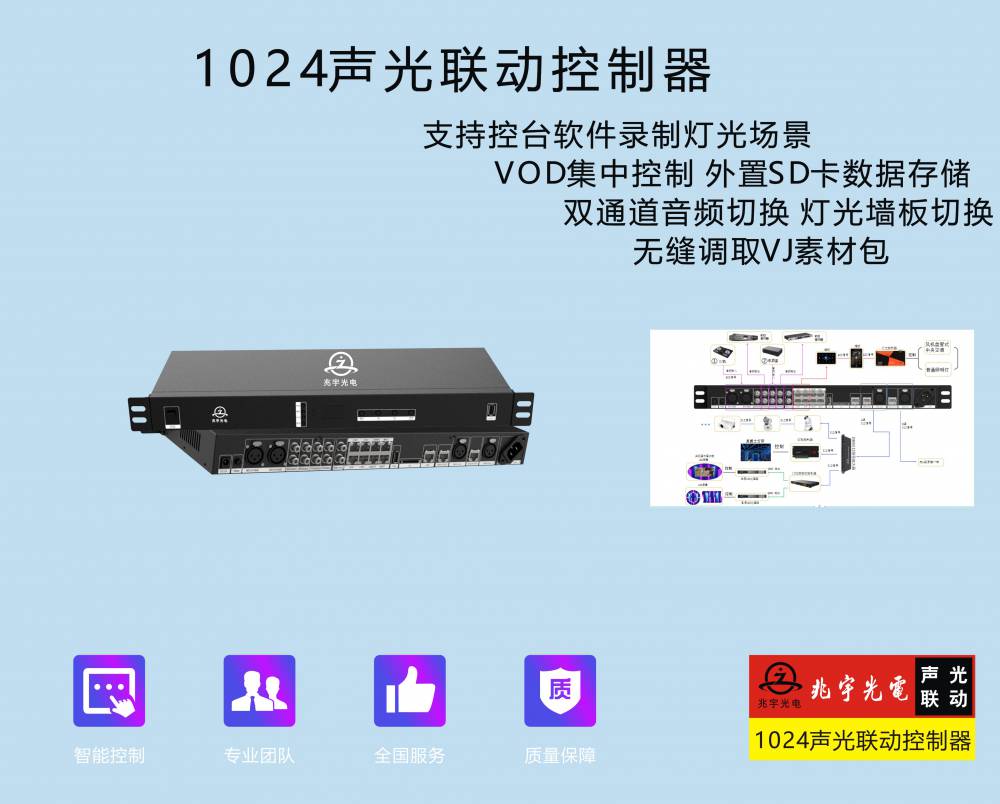

JKC1024声光联动控制器是一款融合多功能于一体的1024通道智能控制器，其作为派对***、小酒吧综合控制系统的核心组件，支持老虎、MA等控台的灯光素材录制，同时支持自动切换灯光场景、音频检测检测等功能，让***灯光更智能、更人性。
集中控制：与点歌系统连接，智能设置和控制VOD播放和灯光场景，实现灯光与歌曲的联动和自动跟随，并集成中控功能与点歌系统直连。
数据存储：外置SD卡，建议使用Class10的SD卡，支持数据文件自由拷贝电脑。
效果录制：有32个灯光场景以及32个音频场景，单场景不限制步数。
自动切换：支持歌曲（自动 - 手动）切换灯光场景。
双通道音频切换：可支持DJ台和***音频联机，根据场景自动切换音频输出。
可直接连接灯光墙板，脱离点歌系统及中控盒***运行。
可直接与***或电脑连接，结合点歌系统对灯光进行集中控制。
相关参数
1、 技术参数
输入电压：220V
信号标准：DMX512/1990国际标准
总通道数：1024路
灯光场景个数：32个
音频场景个数：32个
单场步数：65536步(相当于控台播放35分钟)
2、 接口参数
AC 220V接口 ×1
A-DMX512网口 ×1
A-DMX512卡农头母 ×1
B-DMX512网口 ×1
B-DMX512卡农头母 ×1
SD卡槽 ×1
USB ×1
LINK网口 ×4
双声道音频莲花座输入 ×2(VOD输入和DJ输入)
双声道音频莲花座输出 ×3（VOD***输出，DJ***输出和音频公共输出）
双声道音频卡农头母 ×2
一、 接口说明
1、 AC 220V接口
AC 220V接口接上电源线即可。
2、 摇麦信号接口
连接摇麦电源盒的220V信号输出。
3、 DMX512接口
DMX512接口有两种：卡农头口和网口，可以按接口需要和DMX512灯光产品直连，如使用网线布线，水晶头两端均按568B标准。
4、 SD卡槽
外置SD卡存储灯光数据，建议使用Class10的SDHC型号SD卡。
5、 USB接口
