RELY-TSN-PCIeTSN桥PCIeNIC

RELY-TSN-PCIe是适用于时间敏感网络（TSN）的即用型解决方案，它可以无缝实施确定性以太网，并从这些技术复杂性中抽象出用户设备和应用程序。

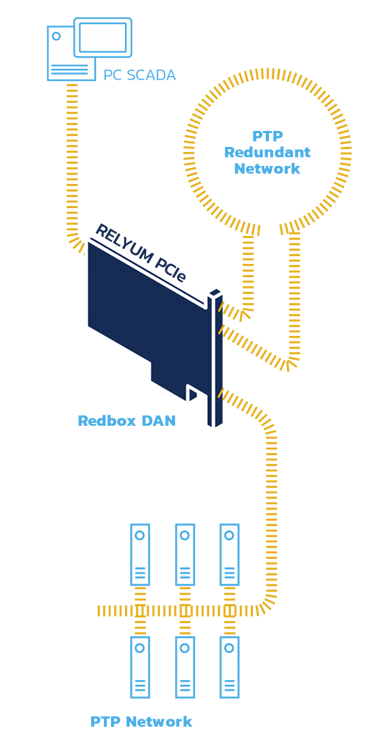

该设备可用作PCIe TSN端点和提供2个多媒体千兆以太网端口和2个内部端口的TSN桥。作为一个端点，它为将TSN技术集成到确定性网络中提供了可能性，可以在托管它的设备中引入TSN技术。

PCI Express（PCIe）是可扩展的高速串行计算机扩展总线。它是PC计算机中扩展板的实际标准，并且已在工业PC甚至SCADA系统中获得认可。

下一代RELY-TSN-PCIe是一款智能可插拔板，它基于Xilinx UltraScale™技术在同一设备中包含硬件和软件资源，以实现专门的网络、同步、和面向安全的服务。

这些关键功能使RELY-TSN-PCIe平台成为用于关键环境的可靠和多功能的网络设备。

通讯技术

• 2个以太网端口

• 介质选件（SFP固定框架）：

• 10/100/1000Base-T

• 1000Base-X

• 100Base-FX

• RSTP IEEE802.1w

• LLDP支持

• VLAN支持

• 基于以太网类型或IEEE 802.1P流量优先级

• 1个PPS输出

• PCIex1

• 通过可选适配器无缝集成在旧Legacy PCI系统上

TSN功能

• IEEE 802.1AS –定时和同步

• IEEE 802.1Qbv –计划流量的增强

• IEEE 802.1Q*** –时间敏感流的转发和排队增强

• IEEE 802.1Qcc –流保留协议的增强

• IEEE 802.1Qci * –每流过滤和管理

• IEEE 802.1CB * –可靠性的帧***和消除

• IEEE 802.1*** *和IEEE 802.3br * –帧***和可靠性消除

软件功能

• 以太***作系统驱动程序可用于大多数操作系统：

• Linux、Windows、VxWorks等

处理性能

• 板载UltraScale™ FPGA，用于高速网络交换和PTP时间戳

• 多核CPU单元支持自主软件应用

配置管理

• SNMPv3、SSH、Netconf支持

• 板载集成Web服务器，可提供HTML5-GUI配置访问权限：

• 可通过HTTP（S）访问

• 配置文件配置和固件更新

• 实时网络监控

*互操作性测试中
